Пневмоцилиндры E•MC
EMQ Поворотный пневмоцилиндр
| Раздел: | Пневмоцилиндры E•MC |
Полный аналог SMC MSQ, BIMBA MHRQ.
- Информация
- Документация
- Смотрите также
-

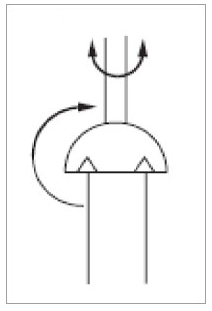

Поворотный стол EMQ имеет двухпоршневой привод. Монтаж осуществляется через отверстия в корпусе. Отслеживание положения поршня возможно с помощью установки в специальные слоты герконового датчика положения. Угол поворота регулируется с помощью болтов А и В (см. схему).
Диаметр цилиндра, мм 10 20 30 50 Принцип действия Двустороннего действия Рабочая среда (тонкость очистки) Воздух (40 мкм и выше) Смазка Не требуется
Рабочее давление, МПаС регулировочным винтом 0,1 - 1,0 С амортизатором 0,1 - 0,6 Гарантированное давление, МПа 1,5 Рабочая температура, °С 0... 60
Скорость поворота, с/90°С регулировочным винтом 0,2 - 1,0 С амортизатором 0,2 - 0,7 Присоединительный
размерФронтальный порт М5х0,8 1/8" Боковой порт М5х0,8 Стандарт - Магнитное кольцо С магнитом Демпфирование С регулировочным винтом Демпфирующая
шайбаС амортизатором Амортизатор Ход штока, мм - Крепление - Дополнительные характеристики
Допустимая кинетическая энергия, ДжС регулировочным винтом 0,01 0,025 0,05 0,08 С амортизатором 0,04 0,12 0,12 0,30 Диапазон настройки угла 0-190° Теоретический крутящий момент, Нм (при 0,5 МПа) 1,1 2,2 2,8 5,0
Габаритные и присоединительные размеры пневмоцилиндра серии EMQ:Модель A B C D E F G H I J K L M N O P Q R S T U V W X Y Z EMQ 10 60 27 15 2 М5х0,8 8 М5х0,8 6,8 11 6,5 3H9 3,5 32 92 15H9 5 9,5 8,6 17,7 47 34 4,5 3 13 8 4 EMQ 20 76 34 20,5 2 М6х1 8,6 М6х1 8,6 14 8,5 4H9 4,5 43 117 17H9 9 12 10,6 25 54 37 6,5 2,5 17 10 6 EMQ 30 84 37 23 2 М6х1 10 М6х1 8,6 14 8,5 4H9 4,5 48 127 22H9 9 12 10,6 25 57 40 6,5 3 17 10 4,5 EMQ 50 100 50 26,5 2 М8х1,25 12 М8х1,25 10,5 18 10,5 5H9 5,5 55 152 26H9 10 15,5 14 31,4 66 46 7,5 3 20 12 5 Модель AA BB CC DD E F GG HH II JJ KK LL MM NN OO PP QQ RR SS TT Настройка угла на оборот EMQ 10 46 45 20 М8х1,25 12 М8х1 50 45 20 12 4 27,8 15,5 34,5 9 13 М5х0,8 31,5 8,6 М8х0,1 Около 10,5° EMQ 20 61 60 28 М10х1,5 15 М10х1 65 60 27,5 14 5 28,5 16 51 10 12 М5х0,8 34,7 10,6 М10х1 Около 7,5° EMQ 30 67 65 32 М10х1,5 15 М10х1 70 65 29 14 5 32 18,5 50 11,5 14 1/8 34,7 10,6 М10х1 Около 6,5° EMQ 50 77 75 35 М12х1,75 18 М14х1,5 80 75 38 19 6 37,5 22 63 14,5 15 1/8 51,7 14 М14х1,5 Около 8,2°
Маркировка:1 2 3 EMQ 20 — S 1 – Поворотный цилиндр
2 – Диаметр поршня: 10-50 мм
3 – не заполнено - без магнита
S - с магнитом
