Крепежные элементы для пневмоцилиндров

Раздел:

Пневмоцилиндры E•MC

Крепления для пневмоцилиндров серии TBC (SC) и VBC.

Информация
Документация
Смотрите также

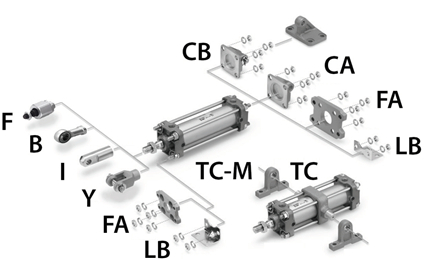

Для выполнения пневмоцилиндром различных задач существует широкий выбор креплений. Среди них выделяют те, которые крепятся с помощью резьбового соединения к штоку, передней и задней крышке цилиндра. Также есть крепление, которое охватывает гильзу цилиндра и скользят по шпилькам, стягивающим его крышки.
- FA – «фланец» крепится к крышкам и обеспечивает жесткую фиксацию;
- I - «серьга» имеет резьбовое присоединение к штоку, обеспечивает движение в одной плоскости;
- Y – «двойная серьга» или «вилка штока» так же крепится к штоку с помощью резьбы и обеспечивает движение в одной плоскости;
- TC-M – «центральная подвеска с кронштейнами» охватывает цилиндр и может «скользить» по шпилькам от передний крышки до задней, движение осуществляется в одной плоскости;
- CA – «подвеска задняя» позволяет осуществлять поворот «по оси» в одной плоскости;
- CB – «задняя цапфа» также позволяет поворачиваться «по оси» в одной плоскости;
- LB – «уголок» или «лапы» предназначены для жесткого крепления к передней и задней крышке пневмоцилиндра;
- TC – «центральная подвеска» представляет из себя то же крепление, что и TC-M, но без кронштейнов;
- F и GK – «наконечник шаровой самоцентрирующийся» предоставляет возможность поворота вокруг оси и смещения относительно центра;
- B и GA – «наконечник шарнирный» крепится к штоку и позволяет отклоняться от прямолинейного движения на 6,5 – 7,5°.
