EXSW Сдвоенный пневмоцилиндр

Раздел:

Пневмоцилиндры E•MC

• Информация
• Документация
• Смотрите также

• Пневмоцилиндр серии EXSW имеют компактные размеры, но благодаря двухсторонним штокам обладает двойным усилием, с обеих сторон имеют фланцы для крепления. Позволяют эффективно осуществлять линейное перемещение по направляющим.



  Диаметр цилиндра, мм	16	20	25	32
  Принцип действия	Двустороннего действия
  Рабочая среда (тонкость очистки)	Воздух (40 мкм)
  Смазка	Не требуется
  Рабочее давление, МПа	0,1 - 1,0
  Гарантированное давление, МПа	1,5
  Рабочая температура, °С	-20... 80
  Диапазон скоростей, мм/с	30 - 500
  Присоединительный размер	М5х0,8		1/8"
  Стандарт	-
  Магнитное кольцо	С магнитом
  Демпфирование	Резина
  Ход штока, мм	150
  Крепление	-
  Дополнительные характеристики
  Точность хода штока (мм)	+1,00
  Допуск по вращению	±0,05°		±0,03°

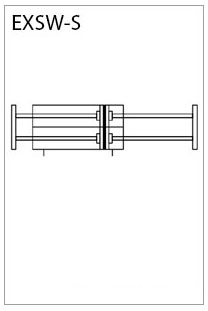

  Габаритные и присоединительные размеры сдвоенного цилиндра серии EXSW:

  Диаметр	A	B	C	E	E1	F	H	I	K	L	M	N1	R	S	T	V	W
  6	83	13,5	56	13	10	25,8	8	16	28	35	14	24,5	4,5	37	16	4	-
  10	116	17	82	20	20	36,5	9	20	35	44	15	30	3,5	46	17	6	-
  16	133	19	95	30	30	47,5	9	25	45	56	18	38	5	58	20	8	-
  20	158	24	110	30	-	53	12	28	50	62	23	46	6,5	64	25	10	9,5
  25	160	24	112	30	-	64	12	35	60	78	28	43	9	80	30	12	13
  32	193	30	133	30	-	76	14	44	75	96	36	53	11,5	98	38	16	20

  Диаметр	P1	P2	P3	P4	P5	P6	P7
  6	Ф6,5 Гл.3,3 Отверстие Ф3,4	-	М3х0,5	М3х0,5	М3х0,5	М3х0,5 Гл.4,5	М5х0,8
  10	Ф6,5 Гл.3,3 Отверстие Ф3,4	М4х0,7 Гл.7	М4х0,7	М3х0,5	М5х0,8	М3х0,5 Гл.5	М5х0,8
  16	Ф8 Гл.4,4 Отверстие Ф4,3	М5х0,8 Гл.8	М5х0,8	М4х0,7	М6х1,0	М4х0,7 Гл.5	М5х0,8
  20	Ф9,5 Гл.5,3 Отверстие Ф5,2	М6х1,0 Гл.10	М5х0,8	М4х0,7 Гл.6	М8х1,25	М4х0,7 Гл.7	М5х0,8
  25	Ф11 Гл.6,3 Отверстие Ф6,8	М8х1,25 Гл.12	М6х1,0	М5х0,8 Гл.7,5	М8х1,25	М5х0,8 Гл.7	1/8"
  32	Ф11 Гл.6,3 Отверстие Ф6,8	М8х1,25 Гл.12	М6х1,0	М5х0,8 Гл.8	М10х1,5	М5х0,8 Гл.7	1/8"

  Маркировка:

  1		2		3
  EXSW	—	6x25	—	S

  1 – EXSW - сдвоенный цилиндр с двумя фланцами
  2 – (диаметр - 6-32 мм) x (длина хода 10-200 мм)
  3 – не заполнено - без магнитов
         S - с магнитом
