ТРМ201 Регулятор с универсальным входом и RS-485

Раздел:

Терморегулятор ОВЕН ТРМ201 — аналог ОВЕН ТРМ1 с интерфейсом RS-485.

Информация
Документация
Смотрите также

Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

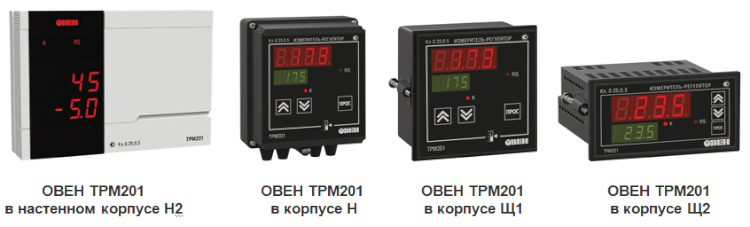

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201:

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
Регулирование входной величины:
- двухпозиционное регулирование
- аналоговое П-регулирование
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
Конфигурирование на ПК или с лицевой панели прибора
Быстрый доступ к изменению уставки с лицевой панели прибора
Уровни защиты настроек прибора для разных групп специалистов

Технические характеристики:

Питание

Напряжение питания	90…245 В переменного тока
Частота напряжения питания	47...63 Гц

Универсальный вход

Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала:
– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм
Предел допустимой основной погрешности:
–для термометров сопротивления	±0,25 %
– для остальных видов сигналов	±0,5 %

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса
Щитовой Щ1	96×96×70 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*
Настенный Н	130×105×65 мм, IP44
Настенный Н2	150×105×35 мм, IP20
* со стороны передней панели

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	8 А при 220 В, cosφ> 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп.=5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп.=5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 0…1000 Ом, напряжение питания 10...30В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0...10 В»	нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	выход для управления твердотельным реле	выходное напряжение 4...6В, макс. выходной ток 50 мА

Характеристики измерительных датчиков

Код in.t	Тип датчика	Диапазон измерений
r385	ТСП50 W100 = 1.385	–200…+750 °С
r.385	ТСП100 W100 = 1.385 (Pt "100)	–200…+750 °С
r391	ТСП50 W100 = 1.391	–200…+750 °С
r.391	ТСП100 W100 = 1.391	–200…+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТСМ50 W100 = 1.426	–50…+200 °С
r.426	ТСМ100 W100 = 1.426	–50…+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТСМ50 W100 = 1.428	–190…+200 °С
r.428	ТСМ100 W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЖК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	ток 0…5 мА	0…100 %
i 0.20	ток 0…20 мA	0…100 %
i 4.20	ток 4…20 мА	0…100 %
U-50	напряжение –50…+50 мВ	0…100 %
U0_1	напряжение 0…1 В	0…100 %

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +35 °С)	30...80 %

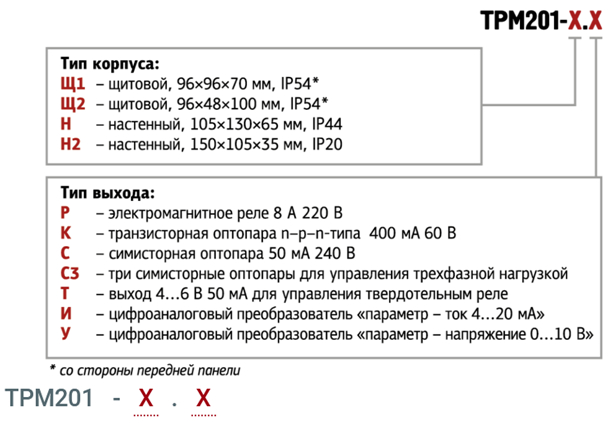

Модификации:
