Ивит-М Измерители влажности и температуры электронные

Раздел:

Российские измерители электронные Ивит-М предназначены для измерений относительной влажности и температуры воздуха и неагрессивных газов и применяются там, где по закону можно использовать только приборы, внесённые в Гос. реестр средств измерений.

Информация
Документация
Смотрите также

В измерителях влажности и температуры Ивит-М применяются самые современные взаимозаменяемые цифровые сенсоры температуры и влажности, имеющие высокую временную и температурную стабильность. Поверхность сенсоров защищена пористой фторопластовой мембраной, защищающей их от кратковременного попадания влаги.

Российские термогигрометры Ивит-М выпускаются с различным выходным сигналом: 4...20 мА, RS485 Modbus, Ethernet.

Измерители влажности и температуры ИВИТ-М.T с токовым выходным сигналом 4...20 мА имеют яркий светодиодный индикатор с питанием от токовой петли. В приборах используются герметичные разъёмы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Измерители температуры и влажности Ивит-М.RS и Ивит-М.E могут быть снабжены выходным исполнительным релейно-симисторным устройством, которое позволяет выполнять регулирование влажности и температуры воздуха в помещении без дополнительного регулятора.

Измерители Ивит-М.E могут выпускаться с ЖК индикатором, а также с собственным архивом измеренных значений.

Термогигрометры Ивит-М изготавливаются в различных конструктивных исполнениях:

уличном,
настенном,
канальном,
с выносным датчиком.

Новые измерители влажности и температуры Ивит-М.Н1Ф созданы специально для применения на фармацевтических и продовольственных складах. Данные приборы имеют высокую точность измерения и межповерочный интервал 2 года, что делает их безоговорочными лидерами в данной области применения.

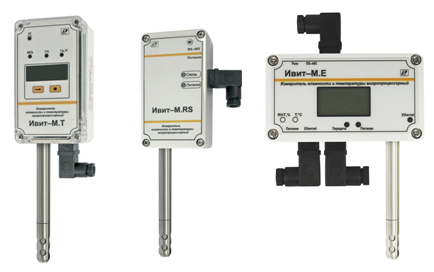

Модельный ряд:

Ивит-М.T Измеритель влажности и температуры электронный
ИВИТ-М.Н1Ф Измеритель влажности и температуры для фармацевтической и пищевой промышленности
Ивит-М.RS Измеритель влажности и температуры электронный
Ивит-М.Е Измеритель влажности и температуры электронный

Подробнее о каждой модели:

Ивит-М.T Измеритель влажности и температуры электронный

СД- индикатор, индикация точки росы, 2 выхода 4...20мА

Измеритель температуры и влажности Ивит–М.T предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов в пищевой и строительной промышленности, жилищно–коммунальном и сельском хозяйстве, а так же машиностроении.

В приборах применяются современные высококачественные сенсоры емкостного типа, имеющие высокую временную и температурную стабильность параметров. Тип используемого сенсора определяет технические параметры и класс точности прибора.

В измерителях температуры и влажности ИВИТ-М используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Особенности:

2 выхода 4...20 мА
Взаимозаменяемый чувствительный элемент без потери точности
Диапазон измерения: –40…+100°С, 5...95% отн. Влаж.
Точность измерения: от ±2,5% отн., от ±0,4°С
Дополнительная защита сенсора фильтром из пористого фторопласта
Высокая стабильность показаний
Яркий светодиодный индикатор
Диапазон температуры эксплуатации -40…+50⁰С
Индикация температуры, влажности в %, температуры точки Росы

Отличительные свойства:

Яркий светодиодный индикатор с питанием от токовой петли 4…20 мА.
На индикаторе измерителя отображаются измеренная температура, влажность в %, температура точки Росы.

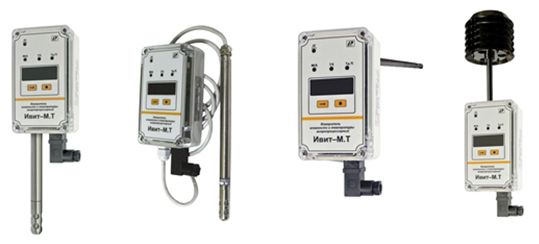

Конструктивные исполнения:

Измеритель влажности канальный
Измеритель влажности настенный (накладной)
Измеритель влажности уличный

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спреем.

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

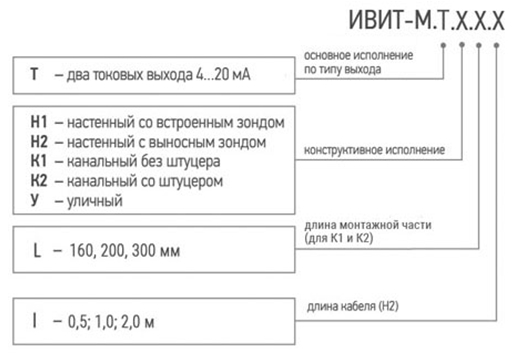

Обозначение при заказе:

Технические характеристики:

Напряжение питания	18…36 В
Количество токовых выходов 4 …20 мА	2
Диапазон измерения относительной влажности	5…95 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2)
Диапазон температуры эксплуатации	-40…+50°С
Степень защиты корпуса первичного преобразователя	IP40 (Н1, Н2, К1, К2) IP43 (У)
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d=12 мм, l=160 мм (Н1, Н2) d=12 мм, l=160, 200, 300 мм (К1, К2) d =100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм
Средний срок службы	5 лет
Средняя наработка на отказ	57000 ч

ИВИТ-М.Н1Ф Измеритель влажности и температуры для фармацевтической и пищевой промышленности

для мониторинга условий производства, хранения и транспортировки медицинских препаратов и пищевых продуктов

Измеритель относительной влажности и температуры ИВИТ-М.Н1Ф специально разработан для фармацевтической и пищевой промышленности. ИВИТ-М-Н1Ф полностью удовлетворяет всем требованиям к приборам для мониторинга условий производства, хранения и транспортировки медицинских препаратов (в соответствии с п.п. 21, 22, 23, 41, 61, 64 Приказа Минздрава РФ от 31 августа 2016 г. N 646н.) и пищевых продуктов. Новый прибор имеет межповерочный интервал 2 года и позволяет значительно экономить на операциях «демонтажа - периодической поверки - монтажа на объекте».

Использование самых современных комплектующих изделий позволило значительно увеличить стабильность измерения отн. влажности и увеличить ресурс работы прибора до 10 лет.

Измеритель Ивит-М.Н1Ф является оптимальным решением для автоматизации фармацевтических и пищевых складов.

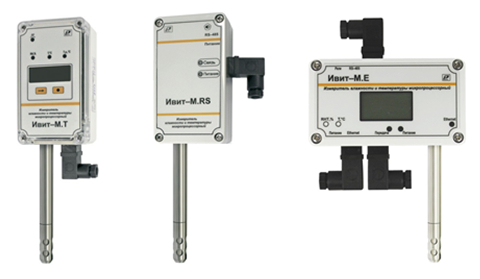

Модификации:

ИВИТ-М.Т.Н1Ф
ИВИТ-М.RS.Н1Ф
ИВИТ-М.E.Н1Ф

Программное обеспечение:

Измерители влажности и температуры ИВИТ-М.RS.Н1Ф и ИВИТ-М.E.Н1Ф поставляются совместно с бесплатной программой-конфигуратором, позволяющей не только сканировать сеть, задавать адрес прибора, но также регистрировать данные измерений с представлением информации в виде таблицы и графика, экспорта данных в формате Excel. Имеется функция архивирования. Программа - конфигуратор постоянно совершенствуется и распространяется бесплатно.

Возможности программы:

задание имени прибора;
задание сетевого адреса: 1…247;
задание скорости обмена: от 1200 до 115200 бит/с.;
задание параметров цифрового фильтра;
задание периода опроса датчиков в сети от 1 сек.;
контроль целостности датчика и сети;
регистрацию параметров в виде таблицы и графика;

для измерителей Ивит-М.RS.Р.Н1Ф, Ивит-М.E.Р.Н1Ф также:

задание уставок регулирования для каждого датчика;
индикацию состояния выходных э/м реле регулятора;
задание реверса релейного выхода.

для измерителя влажности Ивит-М.Е.А.Н1Ф также:

работу с архивом.

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

Особенности:

Межповерочный интервал - 2 года
Взаимозаменяемый чувствительный элемент
Точность измерения: ±2,5% отн., ±0,4°С
Дополнительная защита сенсора фильтром из пористого фторопласта
Наличие доп. опций: дисплей, двухпозиционный регулятор, архив

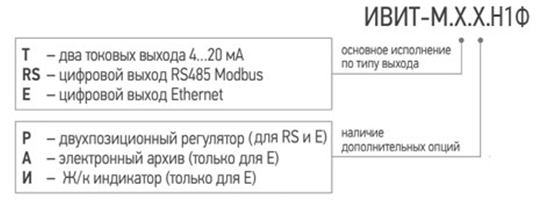

Обозначение при заказе:

Технические характеристики:

Напряжение питания	18…36 В(ИВИТ-М.Т.Н1Ф) 22…26 В(ИВИТ-М.RS.Н1Ф,ИВИТ-М.E.Н1Ф)
Диапазон измерения относительной влажности	20…80%
Диапазон показаний относительной влажности	5…95%
Предел допускаемой абсолютной погрешности измерений относительной влажности	±2,5%
Диапазон измерения температуры	+2…+30°С
Диапазон показаний температуры	-40…+50°С
Предел допускаемой абсолютной погрешности измерений температуры	±0,4°С
Диапазон температуры эксплуатации	+2…+30°С
Степень защиты корпуса первичного преобразователя	IP40
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d=12 мм, l=160 мм
Габаритные размеры вторичного преобразователя	115х65х40 мм
Масса	не более 0,35 кг
Средний срок службы	5 лет
Средняя наработка на отказ	57000 ч

Ивит-М.RS Измеритель влажности и температуры электронный

выход RS485 Modbus, двухпозиционный регулятор

Измеритель влажности и температуры микропроцессорный Ивит–М.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 60°С) диапазон температуры измерения.

В измерителях влажности ИВИТ-М используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Измеритель-регулятор Ивит-М.RS.Р с выходным исполнительным релейно-симисторным устройством позволяет выполнять регулирование влажности и температуры воздуха в помещении без дополнительного регулятора.

Использование в Ивит-М.RS.Р релейно-симисторного силового блока, позволяет значительно повысить надёжность прибора за счёт уменьшения электромагнитных помех и увеличения количества коммутационных циклов реле.

Измерители работают в сети RS485 по протоколу Modbus. Поставляются совместно с бесплатной программой-конфигуратором, позволяющей не только сканировать сеть, задавать адрес прибора, производить его юстировку, но также регистрировать данные измерений с представлением информации в виде таблицы и графика, экспорта данных в формате Excel. Имеется функция архивирования. Программа - конфигуратор постоянно совершенствуется и распространяется бесплатно.

Программа-конфигуратор

Программа-конфигуратор Config-ivit.exe предназначена для настройки параметров приборов Ивит-М в сети. Имеет удобный графический интерфейс, позволяющий легко работать с программой.

Возможности программы:

задание имени прибора;
задание сетевого адреса: 1…247;
задание скорости обмена: от 1200 до 115200 бит/с.;
задание параметров цифрового фильтра;
задание периода опроса датчиков в сети от 1 сек.;
контроль целостности датчика и сети;
регистрацию параметров в виде таблицы и графика;

для измерителя-регулятора влажности Ивит-М.RS.Р также:

задание уставок регулирования для каждого датчика;
индикацию состояния выходных э/м реле регулятора;
задание реверса релейного выхода.

При использовании измерителей Ивит-М вне сферы гос. регулирования для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ, с помощью которой можно представить данные в виде таблицы, графика, экспортировать их в Excel.

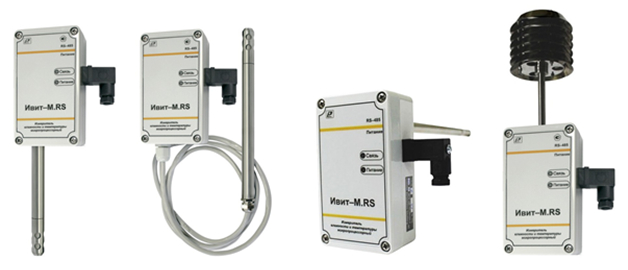

Конструктивные исполнения:

Измеритель влажности канальный
Измеритель влажности настенный (накладной)
Измеритель влажности уличный

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

Особенности:

Стандартный цифровой протокол связи RS 485 Modbus
Взаимозаменяемый чувствительный элемент
Диапазон измерения: –40…+100°С, 5...95% отн. влаж.
Точность измерения: от ±2,5% отн., от ±0,4°С
Улучшенная временная стабильность
Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485)
Возможность изменения уставок регулирования с компьютера (для Ивит-М.RS.P)

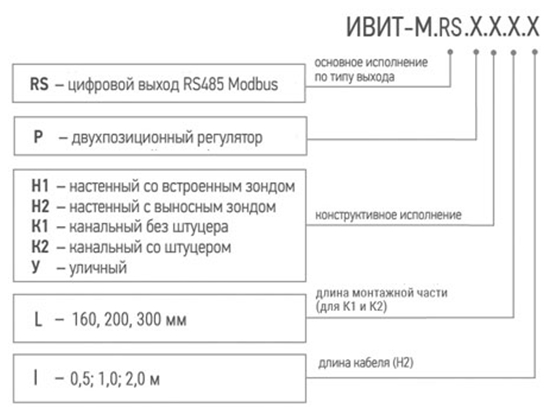

Обозначение при заказе:

Технические характеристики:

Напряжение питания	(24±2) В
Диапазон измерения относительной влажности	5…95 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2)
Условия эксплуатации: - диапазон температуры окружающего воздуха - диапазон относительной влажности при температуре +25°С - диапазон атмосферного давления	-40…+50°С не более 90% (без конденсации) 86,6...106,7 кПа
Степень защиты корпуса первичного преобразователя	IP40 (Н1, Н2, К1, К2) IP43 (У)
Номинальное напряжение и ток, коммутируемые прибором (только для Ивит– М.RS.Р)	220В ±15%, 2А
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d = 12 мм, l=160 мм (Н1, Н2) d =12 мм, l=160, 200, 300 мм (К1, К2) d = 100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм
Средний срок службы	5 лет
Средняя наработка на отказ	57000 ч

Ивит-М.Е Измеритель влажности и температуры электронный

выход Ethernet, архив, двухпозиционный регулятор

Измеритель влажности и температуры Ивит–М.Е предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Как и все измерители влажности воздуха серии ИВИТ-М, прибор обладает высокой точностью измерения (±2,5%, ±1,5°С), имеет взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 60°С) диапазон температуры измерения.

В измерителях влажности ИВИТ-М.E используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Измеритель влажности Ивит-М.Е имеет цифровой выход Ethernet (стандарт IEEE 802.3Х) c возможностью подключения к локальной и глобальной информационной сети Internet. На программном уровне прибор имеет поддержку стека TCP/IP с реализацией прикладных протоколов:

Modbus TCP/IP (Modbus–сервер)

Дополнительные опции измерителя влажности ИВИТ-М.E:

Р — двухпозиционный регулятор с двумя релейно-симисторными выходами (по температуре и влажности);
A — электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
И — Ж/к индикатор с индикацией текущего времени и показаний датчика.

Измеритель влажности воздуха ИВИТ-М.E имеет встроенную защиту от конденсации влаги на чувствительном элементе. При превышении значения влажности 95% автоматически включается нагрев микронагревателя сенсора, обеспечивающего повышение температуры на 5°С выше температуры окружающей среды. При этом относительная влажность вблизи чувствительного элемента уменьшается и предотвращается конденсация влаги.

Микроконтроллер прибора производит перерасчёт измеренной влажности и температуры с учётом величины перегрева относительно окружающей среды. Время восстановления режима измерения влажности прибора, после срабатывании защиты от превышения влажности, – не более 10 мин.

Программа-конфигуратор:

Измерители влажности Ивит-М.Е с цифровым выходом Ethernet поставляются с программой-конфигуратором, которая помимо своих прямых функций позволяет провести юстировку приборов, задать уставки для датчиков с опцией регулятора, представлять результаты измерений в виде таблиц и графиков.

Программа - конфигуратор Config-ivit.exe предназначена для настройки параметров приборов Ивит-М в сети. Имеет удобный графический интерфейс, позволяющий легко работать с программой.

Возможности программы:

задание имени прибора;
задание сетевого адреса: 1…247;
задание скорости обмена: от 1200 до 115200 бит/с.;
задание параметров цифрового фильтра;
задание периода опроса датчиков в сети от 1 сек.;
контроль целостности датчика и сети;
регистрацию параметров в виде таблицы и графика;

для измерителя-регулятора влажности Ивит-М.E.Р также:

задание уставок регулирования для каждого датчика;
индикацию состояния выходных э/м реле регулятора;
задание реверса релейного выхода.

для измерителя влажности Ивит-М.Е.А также:

работу с архивом.

Конструктивные исполнения:

Измеритель влажности канальный
Измеритель влажности настенный (накладной)
Измеритель влажности уличный

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха:

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя просим выслать прибор в наш адрес для его замены.

Особенности:

Интегрированный интерфейс Ethernet (стандарт IEE 802.3X)
Поддержка стека TCP/IP на программном уровне с реализацией протокола Modbus TCP/IP (Modbus–сервер)
Взаимозаменяемый чувствительный элемент
Диапазон измерения: –40…+100°С, 5...95% отн.влаж.
Точность измерения: от ±2,5% отн., от ±0,4°С
Расширенный диапазон измерения температуры и влажности
Дополнительные опции: двухпозиционный регулятор, архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте, ж /к индикатор

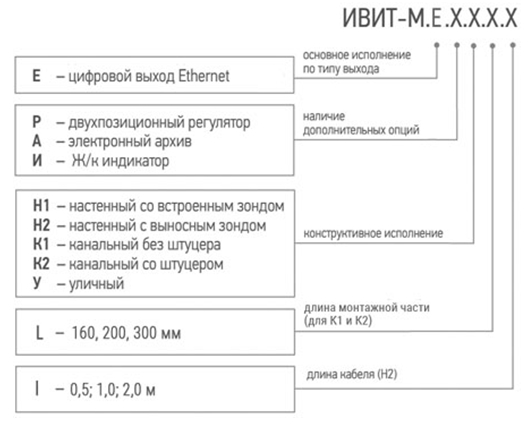

Обозначение при заказе:

Технические характеристики:

Напряжение питания	(24±2) В
Диапазон измерения относительной влажности	5…95 %
Диапазон измерения температуры	-40…+50°С (Н1, У) -40…+100°С (Н2, К1, К2)
Условия эксплуатации: - диапазон температуры окружающего воздуха - для исполнений с ЖК-дисплеем - диапазон относительной влажности при температуре +25°С - диапазон атмосферного давления	-40…+50°С -20…+50°С не более 90% (без конденсации) 86,6...106,7 кПа
Степень защиты корпуса первичного преобразователя	IP40 (Н1, Н2, К1, К2) IP43 (У)
Степень защиты корпуса вторичного преобразователя	IP54
Габаритные размеры первичного преобразователя	d = 12 мм, l=160 мм (Н1, Н2) d =12 мм, l=160, 200, 300 мм (К1, К2) d = 100 мм, l=100 мм (У)
Габаритные размеры вторичного преобразователя	115х65х40 мм
Средний срок службы	5 лет
Средняя наработка на отказ	57000 ч
