МПР51 Регулятор температуры и влажности, программируемый по времени

Раздел:

Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

Информация
Документация
Смотрите также

Прибор выпускается в щитовом корпусе типа Щ4.

Функциональные возможности прибора:

Измерение трех параметров:
- температуры камеры («сухого» термометра) Тсух
- температуры «влажного» термометра Твлаж
- температуры продукта Тпрод
Вычисление двух дополнительных параметров
- разности температур ΔТ = Тсух – Тпрод
- влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
Регулирование по заданной пользователем программе
Дополнительное реле и 8 транзисторных ключей:
- для сигнализации об аварии и об окончании выполнения программы;
- для управления дополнительным оборудованием
Автонастройка ПИД-регуляторов
Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
Встроенный интерфейс RS-485 по заказу
Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

Стандартные варианты применения МПР51:

Измеритель-регулятор температуры и влажности (Тсух, ψ);
Измеритель-регулятор температуры и разности температур (Тсух, ΔТ);
Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).

Технические характеристики:

Напряжение питания	150…242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока
Диапазон измерения при использовании (в скобках указана разрешающая способность):
– датчика ТСМ	–50...+200 °С (0,1 °С)
– датчика ТСП, Pt100	–80...+750 °С (0,1 °С)
– датчика положения задвижки	0...100 % (1 %)
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)	±0,5 %
Количество входных каналов, из них:	5
– температуры	3
– положения задвижки	2
Количество каналов регулирования	2
Количество выходных реле	5
Количество выходных транзисторных ключей	8
Период следования управляющих импульсов на выходе регулятора	1...120 с
Максимально допустимый ток нагрузки устройств управления:
– э/м реле (при ~220 В или =30 В)	4 А
– транзисторного ключа (при постоянном напряжении =50 В)	200 мА
Интерфейс связи с ПК по заказу	RS-485
Тип корпуса	щитовой Щ4
Габаритные размеры	96×96×145 мм
Степень защиты корпуса со стороны передней панели	IP54

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	30...80 %

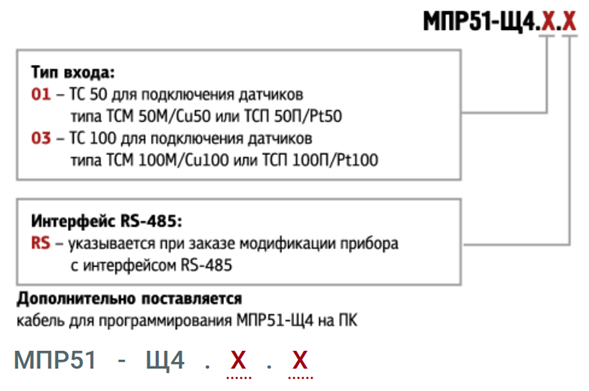

Модификации:
