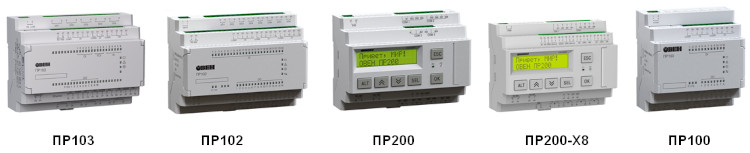

ПР103, ПР102, ПР200, ПР200-Х8, ПР100 Программируемые реле

Раздел:

Программируемые реле ОВЕН — это линейка свободно программируемых устройств, предназначенных для решения локальных и малых задач автоматизации до 150-200 точек ввода/вывода.

Информация
Документация
Смотрите также

Алгоритм работы программируемого реле формируется непосредственно пользователем, что делает прибор универсальным и дает возможность широко использовать его в различных областях промышленности, ЖКХ, сельском хозяйстве, автоматизации транспортной инфраструктуры и т.д.

Специалисты ОВЕН рекомендуют использовать приборы данной линейки при замене устаревших релейных систем защиты и контроля.

Широкий модельный ряд и многообразие конфигураций позволяет пользователю выбрать наиболее подходящее для его задачи устройство.

Основные особенности

Напряжение питания =24 В или 230 В.
Широкий климатический диапазон: -40...+55 °С или -20...+55 °С.
До 2×RS-485.
Интерфейс Ethernet.
Аналоговые и дискретные входы/выходы.
Расширение каналов с помощью модулей ПРМ.
Возможность создания и отладки проекта без прибора.
Загрузка программы через USB, RS-485 или Ethernet.

Коммуникационные возможности

Интерфейс RS-485 (до 2 штук), режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Управление внешними устройствами по RS-485.
- Визуализация процессов с помощью панелей оператора.
Ethernet, режим Master/Slave:
- Высокая скорость опроса.
- Удаленное управление через облачный сервис OwenCloud «из коробки».
- Масштабирование системы с помощью модулей Мх210.

Функциональные возможности

Аналоговые и дискретные преобразования.
Энергонезависимые переменные.
Управление по дням недели и времени суток.
ПИД-регулирование.

Программирование

Программирование ПР не требует специальных навыков, поскольку осуществляется с помощью простой русскоязычной среды программирования собственной разработки Owen Logic.

В качестве языка программирования среда использует язык функциональных блоков FBD, который соответствует стандарту МЭК 61131-3. Также доступно написаний функций на текстовом языке ST.

Конструктивные особенности

Компактный автоматный корпус 5 или 7 автоматов.
Съемные клеммники для удобства монтажа.
Возможность быстрой замены батарейки.
Быстрое подключение модулей ПРМ.

Состав линейки ПР

Модель/Характеристика	ПР103	ПР102	ПР200	ПР-200-Х8	ПР100

Объем Retain-памяти	2040 байт	1016 байт	1016 байт	1016 байт	1024 байт
Объем памяти сетевых переменных (режим slave)	1024 байта	128 байт	128 байт	128 байт	128 байт
Питание	=24В или ~230В	=24В или ~230В	=24В или ~230В	=24В или ~230В	=24В или ~230В
DI	До 16	До 24	8	8	До 12
FDI	До 4	-	-	-	-
AI	До 6	До 8	До 4	До 4	До 4
DO	До 10	До 16 (Р/К)**	До 12 (Р/К)**	До 12 (Р/К)**	До 8 (Р)**
AO	До 2	До 2	До 2	До 2	-
Интерфейс	До 2×RS-485 1 × Ethernet	До 2×RS-485	До 2×RS-485	До 2×RS-485	До 1×RS-485
Протокол	Modbus RTU/ASCII Modbus ТСP	Modbus RTU/ASCII	Modbus RTU/ASCII	Modbus RTU/ASCII	Modbus RTU/ASCII
Режим	Master/Slave	Master/Slave	Master/Slave	Master/Slave	Master/Slave
Подключение модулей расширения ПРМ	До 2 шт.	До 2 шт.	До 2 шт.	До 2 шт.	-
Встроенный источник питания	-	-	+	+	-
Климатическое исполнение	-40...+55 ºС	-40...+55 ºС	-20...+55 ºС	-20...+55 ºС	-40...+55 ºС
-Экран -тип -размер -цвет	- - - -	- - - -	Есть Символьный 16х2 монохромный	Есть Символьный 16х2 монохромный	- - - -
Габаритные размеры	7din 123×90×58 мм	7din 123×90×58 мм	7din 123×90×58 мм	7din 123×90×58 мм	5din 88×90×58 мм

** — (Р)-релейные нормально открыты
(К)-транзисторные ключи n-p-n типа

Приборы линейки ПР

ПР103 — программируемое реле с Ethernet

Компактное программируемое реле для локальных задач автоматизации

ПР103 — это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.

Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.

Примеры применения

Поддержание уровня
Управление упаковкой продукции
Управление освещением
Поддержание давления

Отличительные особенности ПР103

Подключаемое оборудование:

До 16 дискретных входов.
До 4 быстрых дискретных входов, частота до 100 кГц.
До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
До 18 дискретных выходов (э/м реле или транзиторные ключи).
До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.

Коммуникационные возможности:

Интерфейс Ethernet, режим Master/Slave:

Прямой доступ в облачный сервис OwenCloud.
Подключение к ПК для конфигурирования и записи программы.
Визуализация процессов с помощью панелей оператора и SCADA.
Увеличение входов/выходов с помощью модулей Мх210.

До 2-х интерфейсов RS-485, режим Master/Slave:

Интеграция в SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Увеличение входов/выходов с помощью модулей Мх110.
Управление внешними устройствами: ПЧВ, датчики и др.
Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности:

Компактный модульный корпус шириной 7 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 и ~230 В.
Возможность питаний от бортовой сети =12 В.
Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -40...+55 ºС.
Конфигурирование и запись программы через USB, Ethernet, RS-485.

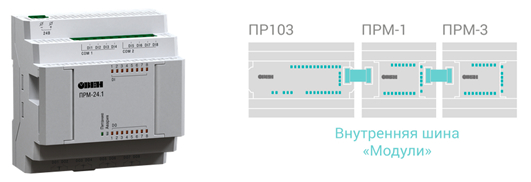

Модули расширения ОВЕН ПРМ для ПР103

Предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:

ПРМ-1 — для увеличения дискретных входов и выходов;
ПРМ-2 — для увеличения аналоговых входов и дискретных выходов;
ПРМ-3 — для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

Примеры применения

Управление отоплением и ГВС
Управление насосными группами
Управление станками и механизмами

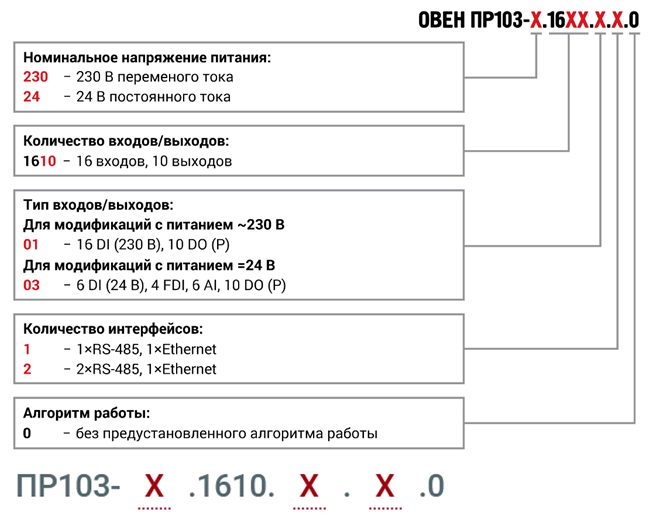

Модификации:

Модификации ПР103

Модификация	Питание, В	Входы			Выходы		RS-485	Ethernet
Модификация	Питание, В	FDI	DI	AI	DO	AO	RS-485	Ethernet
ПР103-230.1610.01.1.0	~230	-	16 (230 В)	-	10 Р	-	1	1
ПР103-230.1610.01.2.0	~230	-	16 (230 В)	-	10 Р	-	2	1
ПР103-24.1610.03.1.0	=24	4	6 (24 В)	6	10 Р	-	1	1
ПР103-24.1610.03.2.0	=24	4	6 (24 В)	6	10 Р	-	2	1
ПР103-24.1610.06.1.0*	=24	4	6 (24 В)	6	8Р	2АУ	1	1
ПР103-24.1610.06.2.0*	=24	4	6 (24 В)	6	8Р	2АУ	2	1
*Будут доступны во II квартале 2023 года

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

ОВЕН ПР102 — программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения:

Вентиляция
Отопление
ГВС
Насосные группы

Отличительные особенности ПР102

Подключаемое оборудование:

24 дискретных входов.
16 дискретных выходов (э/м реле или транзисторные ключи).
8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
2 универсальных аналоговых выхода: 4…20 мА/0…10 В.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус.
Ширина корпуса 7 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В.
Возможность питания от бортовой сети =12 В.
Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -40...+55 ºС.
USB-порт для программирования (не требует питания при программировании).

Модули расширения ОВЕН ПРМ для ПР102

Предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

ПРМ-1 — для увеличения дискретных входов и выходов.
ПРМ-2 — для увеличения аналоговых входов и дискретных выходов.
ПРМ-3 — для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

Примеры применения:

Управление вентиляцией
Управление отоплением и ГВС
Управление насосными группами
Управление станками и механизмами

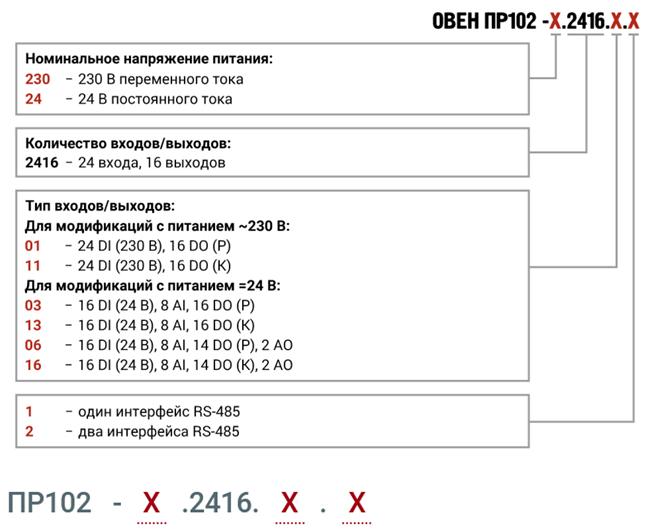

Модификации

Модификации ПР102-230

Модификация	Питание, В	Входы		Выходы		Количество RS-485
Модификация	Питание, В	Дискретные	Аналоговые	Дискретные	Аналоговые	Количество RS-485
ПР102-230.2416.01.1	~230 В	24 (~230 В)	—	16 (Р)	—	1
ПР102-230.2416.01.2	~230 В	24 (~230 В)	—	16 (Р)	—	2
ПР102-230.2416.11.1	~230 В	24 (~230 В)	—	16 (K)	—	1
ПР102-230.2416.11.2	~230 В	24 (~230 В)	—	16 (K)	—	2

Модификации ПР102-24

Модификация	Тип питания	Входы		Выходы		Количество RS-485
Модификация	Тип питания	Дискретные	Аналоговые	Дискретные	Аналоговые	Количество RS-485
ПР102-24.2416.03.1	=24 В	16 (=24 В)	8	16 (Р)	—	1
ПР102"-24.2416.03.2	=24 В	16 (=24 В)	8	16 (Р)	—	2"
ПР102-24.2416.06.1	=24 В	16 (=24 В)	8	14 (Р)	2"	1
ПР102-24.2416.06.2	=24 В	16 (=24 В)	8	14 (Р)	2"	2
ПР102-24.2416.13.1	=24 В	16 (=24 В)	8	16 (К)	—	1
ПР102"-24.2416.13.2	=24 В	16 (=24 В)	8	16 (К)	—	2"
ПР102-24.2416.16.1	=24 В	16 (=24 В)	8	14 (К)	2"	1
ПР102-24.2416.16.2	=24 В	16 (=24 В)	8	14 (К)	2"	2

ПР200 программируемое реле с дисплеем

ОВЕН ПР200 — программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ.

Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения:

Водоподготовка
Водоочистка
Вентиляция
Отопление

Особенности прибора:

Подключаемое оборудование:

4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
2 аналоговых выхода: 4…20 мА или 0…10 В.
Дискретные входы: 24 В или 230 В.
Дискретные выходы: э/м реле или транзисторные ключи.

В модификациях ПР200-х8 имеется возможность подключить:

Датчики электропроводности и солесодержания.
Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус.
Ширина корпуса 7 модулей.
Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов.
Поддержка кириллицы и латиницы.
Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В.
Подключение модулей расширения ПРМ (до 2 штук).
Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
USB-порт – для программирования (miniUSB-входит в комплект).

Модули расширения и аксессуары для ПР200

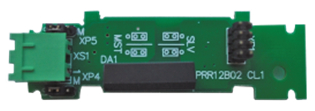

Интерфейсная плата ПР-ИП485
Внешний вид	Подключение

Описание
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

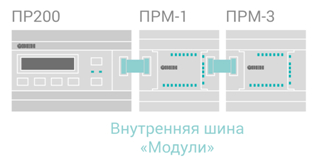

Модуль расширения ПРМ
Внешний вид	Подключение

Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 — для увеличения дискретных входов и выходов. ПРМ-2 — для увеличения аналоговых входов и дискретных выходов. ПРМ-3 — для увеличения аналоговых входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Примеры применения:

Управление системами фильтрации воды
Автоматизация КНС
Управление вентиляцией
Управление отоплением
Управление системой обратного осмоса (для модификаций ПР200-х8)
Управление уровнем (для модификаций ПР200-х8)

Модификации:

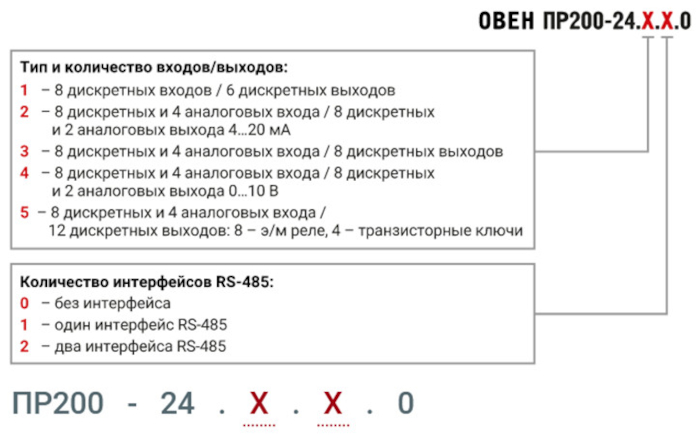

Обозначение при заказе ПР200 с питанием 24 В

Обозначение при заказе ПР200 с питанием 220 В

Таблица подбора модификации ПР200:

Модификации ПР200-230

Питание дискретных входов: ~230 В
Модификация	Питание	ВИП*	Входы		Выходы		RS-485
Модификация	Питание	ВИП*	Дискретные	Аналоговые	Дискретные	Аналоговые	RS-485
ПР200-220.1.0	~230 В	–	8 (~230 В)	-	6 (Р)	-	0
ПР200-220.1.1	~230 В	–	8 (~230 В)	-	6 (Р)	-	1
ПР200-220.1.2	~230 В	–	8 (~230 В)	-	6 (Р)	-	2
ПР200-220.2.0	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (И)	0
ПР200-220.2.1	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (И)	1
ПР200-220.2.2	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (И)	2
ПР200-220.3.0	~230 В	100 мА	8 (~230 В)	4	8 (Р)	-	0
ПР200-220.3.1	~230 В	100 мА	8 (~230 В)	4	8 (Р)	-	1
ПР200-220.3.2	~230 В	100 мА	8 (~230 В)	4	8 (Р)	-	2
ПР200-220.4.0	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (У)	0
ПР200-220.4.1	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (У)	1
ПР200-220.4.2	~230 В	100 мА	8 (~230 В)	4	8 (Р)	2 (У)	2
ПР200-220.5.0	~230 В	100 мА	8 (~230 В)	4	8 (Р), 4 (К)	-	0
ПР200-220.5.1	~230 В	100 мА	8 (~230 В)	4	8 (Р), 4 (К)	-	1
ПР200-220.5.2	~230 В	100 мА	8 (~230 В)	4	8 (Р), 4 (К)	-	2
Питание дискретных входов: =24 В
ПР200-220.21.0	~230 В	-	8 (=24 В)	-	6 (Р)	-	0
ПР200-220.21.1	~230 В	-	8 (=24 В)	-	6 (Р)	-	1
ПР200-220.21.2	~230 В	-	8 (=24 В)	-	6 (Р)	-	2
ПР200-220.22.0	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (И)	0
ПР200-220.22.1	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (И)	1
ПР200-220.22.2	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (И)	2
ПР200-220.23.0	~230 В	100 мА	8 (=24 В)	4	8 (Р)	-	0
ПР200-220.23.1	~230 В	100 мА	8 (=24 В)	4	8 (Р)	-	1
ПР200-220.23.2	~230 В	100 мА	8 (=24 В)	4	8 (Р)	-	2"
ПР200-220.24.0	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (У)	0
ПР200-220.24.1	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (У)	1
ПР200-220.24.2	~230 В	100 мА	8 (=24 В)	4	8 (Р)	2 (У)	2
ПР200-220.25.0	~230 В	100 мА	8 (=24 В)	4	8 (Р), 4 (К)	-	0
ПР200-220.25.1	~230 В	100 мА	8 (="24 В)	4	8 (Р), 4 (К)	-	1
ПР200-220.25.2	~230 В	100 мА	8 (="24 В)	4	8 (Р), 4 (К)	-	2

Примечание: ВИП — встроенный источник питания

Модификации ПР200-24

Питание дискретных входов: =24
Модификация	Питание	ВИП*	Входы		Выходы		RS-485
Модификация	Питание	ВИП*	Дискретные	Аналоговые	Дискретные	Аналоговые	RS-485
ПР200-24.1.0	=24 В	-	8 (=24 В)	-	6 (Р)	-	0
ПР200-24.1.1	=24 В	-	8 (=24 В)	-	6 (Р)	-	1
ПР200-24.1.2	=24 В	-	8 (=24 В)	-	6 (Р)	-	2
ПР200-24.2.0	=24 В	-	8 (=24 В)	4	8 (Р)	2 (И)	0
ПР200-24.2.1	=24 В	-	8 (=24 В)	4	8 (Р)	2 (И)	1
ПР200-24.2.2	=24 В	-	8 (=24 В)	4	8 (Р)	2 (И)	2
ПР200-24.3.0	=24 В	-	8 (=24 В)	4	8 (Р)	-	0
ПР200-24.3.1	=24 В	-	8 (=24 В)	4	8 (Р)	-	1
ПР200-24.3.2	=24 В	-	8 (=24 В)	4	8 (Р)	-	2
ПР200-24.4.0	=24 В	-	8 (=24 В)	4	8 (Р)	2 (У)	0
ПР200-24.4.1	=24 В	-	8 (=24 В)	4	8 (Р)	2 (У)	1
ПР200-24.4.2	=24 В	-	8 (=24 В)	4	8 (Р)	2 (У)	2
ПР200-24.5.0	=24 В	-	8 (=24 В)	4	8 (Р), 4 (К)	-	0
ПР200-24.5.1	=24 В	-	8 (=24 В)	4	8 (Р), 4 (К)	-	1
ПР200-24.5.2	=24 В	-	8 (=24 В)	4	8 (Р), 4 (К)	-	2

Примечание: ВИП — встроенный источник питания

ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости

Модификация ПР200-х8 — специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.

Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.

Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

Задачи:

Система промышленного обратного осмоса
Сигнализатор уровня

Особенности прибора:

Особенности новых модификаций ПР200-х8:

Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
Сигнализация и контроль уровня по кондуктометрическим датчикам.
4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
Автоматическая температурная коррекция показаний качества воды.
8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.

Общие преимущества ПР200:

Создание собственных уникальных алгоритмов в среде OwenLogic.
Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
До 2×RS-485 на борту с поддержкой режимов Master и Slave:
- Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
- Визуализация процессов с помощью панелей оператора.
- Интеграция в SCADA-системы и облачный сервис OwenCloud.

Модули расширения и аксессуары для ПР200-х8

Интерфейсная плата ПР-ИП485
Внешний вид	Подключение

Описание
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.
Модуль расширения ПРМ
Внешний вид	Подключение

Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 — для увеличения дискретных входов и выходов. ПРМ-2 — для увеличения аналоговых входов и дискретных выходов. ПРМ-3 — для увеличения аналоговых входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

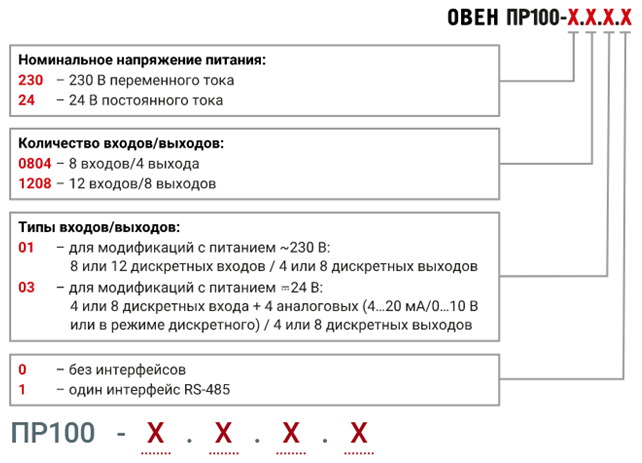

Модификации:

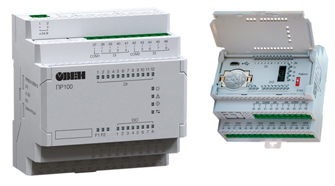

ПР100 компактное программируемое реле для локальных систем автоматизации

ПР100 — компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения:

Освещение
Насосные группы
Вентиляторы
Небольшие станки
