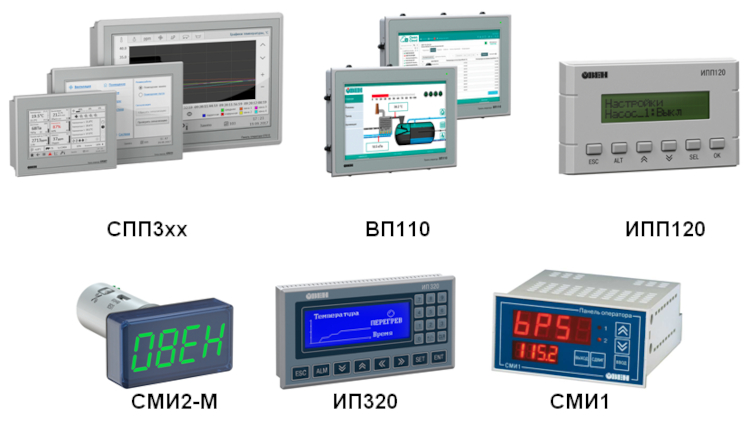

Панели оператора ОВЕН для различных задач.



  • Информация
  • Документация
  • Смотрите также

  • СП3хх

    СП3хх — линейка сенсорных панелей оператора. Предназначена для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений. Конфигурирование СП3хх осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК, ПР, ПЧВ, ТРМ. Линейка СП3хх заменяет панель оператора СП270 (полным аналогом СП270 с улучшенными характеристиками является панель СП307-Б). Проекты, разработанные для СП270, могут быть загружены в СП3хх после импорта в новое ПО.

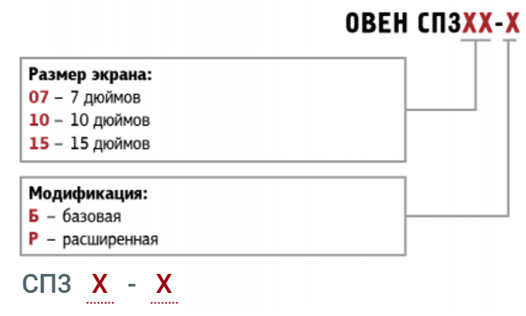

    Отличия модификаций сенсорных панелей оператора ОВЕН

    Каждая модель (кроме СП315) выпускается в двух модификациях – базовой (-Б) и расширенной (-Р). Модификации имеют разные наборы интерфейсов. В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру. Линейка сенсорных панелей СП3хх представлена тремя моделями, отличающимися между собой диагональю дисплея (7’’/10,1’’/15,6’’).

    В расширенных модификациях панелей оператора СП307-Р, СП310-Р и СП315-Р также присутствует Ethernet-порт для обмена данными с контроллером и порт USB-A для подключения USB-flash-накопителей.

    Конструктивное исполнение

    Корпус панелей оператора линейки СП3хх с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается.

    ВП110

    ВП110 — сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, OwenCloud и другими устройствами, имеющими веб-сервер. Подключение web-панели ОВЕН ВП110 осуществляется по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.

    Конструктивное исполнение

    Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

    ИПП120

    ИПП120 — компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

    В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic (начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.

    Отличительные особенности ИПП120

    Коммуникационные возможности:

    • Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
    • Задание управляющей логики по сети RS-485.

    Возможности символьного индикатора:

    • Видимая область символьного индикатора: 2 строки по 16 символов.
    • Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
    • Доступ к внесению изменений по паролю.

    Конструктивные особенности:

    • Крепление в щит в отверстие 22,5 мм.
    • Съемный клеммник – для удобства монтажа.

    Эксплуатация

    • Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
    • Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
    • USB-порт для программирования (не требует питания при программировании).
    • Возможность питания от бортовой сети =12 В.

    СМИ2-М

    СМИ2-М — это четырехразрядный сегментный индикатор, который используется для отображения значения, полученного по интерфейсу RS-485. Особенностью прибора являются компактные размеры и оригинальный форм-фактор для монтажа в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

    СМИ2-М имеет конструктивное исполнение СМИ2, но отличается рядом улучшений – трехцветным индикатором, наличием интерфейса MicroUSB для конфигурирования прибора и расширенным программным функционалом.

    ИП320

    ИП320 — Графическая панель оператора для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

    Основные функции ОВЕН ИП320

    • Работа в сети RS-485 и RS-232 в режиме Master, Slave
    • Совместимость с контроллерами различных компаний-производителей
    • Поддержка универсального протокола Modbus RTU
    • Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
    • Чтение и редактирование значений параметров и передача их в сеть
    • Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
    • Напряжение питания – 24 В постоянного тока
    • Бесплатная программа «Конфигуратор ИП320»

    СМИ1

    СМИ1 — Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus RTU/ASCII, ОВЕН).

    Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН Мх110, а также с контроллерами и модулями других производителей.

    Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления – щитовой корпус типа Щ2.

    Основные функциональные возможности

    • Работа в сети RS-485 И RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
    • Работа в режимах Master, Slave, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
    • Отображение данных, полученных из сети, на цифровых индикаторах (значения 4 параметров)
    • Редактирование значений параметров и передача их в сеть
    • 6 дискретных входов для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
    • Напряжение питания ~220 В или =24 В
    • Бесплатная программа «Конфигуратор СМИ1»
    • Помехоустойчивость благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц

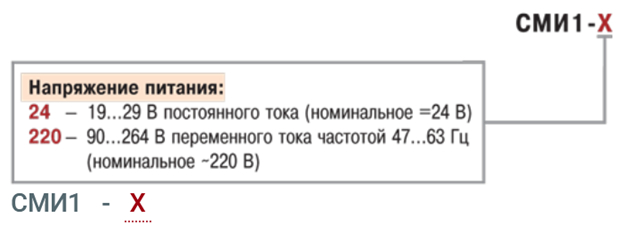

    Модификации:

  • Технические характеристики

    Руководство по эксплуатации на СП3хх
    Руководство по эксплуатации на ВП110
    Руководство по эксплуатации на ИПП120
    Руководство по эксплуатации на СМИ2-М
    Руководство по эксплуатации на ИП320
    Руководство по эксплуатации на СМИ1
