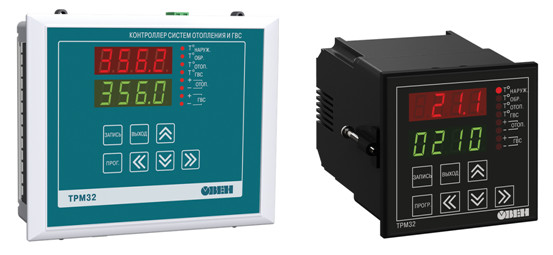

ТРМ32 Контроллер для отопления с ГВС

Раздел:

Отопление

• Информация
• Документация
• Смотрите также

•

  Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

  Преимущества:

  • Универсальность. Специализированный контроллер подходит для применения во всех ИТП и ЦТП с дискретным управлением КЗР.
  • Простота. Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация.
  • Точность. Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в высокодинамичных системах ГВС и отопления.
  • График отопления. Поддержание температуры в контуре отопления по заданному пользователем графику, в зависимости от температуры на улице или температуры подачи от котельной.
  • Экономичность. Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя.
  • Диспетчеризация. Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485 (по заказу).

  Технические характеристики:

  Параметр	Значение
  Питание
  Диапазон напряжения питания	~90 …242 В (номинальное напряжение 230 В)
  Потребляемая мощность	не более 6 ВА
  Гальваническая развязка	Есть
  Сетевые возможности
  Интерфейс связи	RS-485
  Протокол связи	Modbus RTU/ASCII, ОВЕН
  Скорость передачи данных	9600, 14400, 19200, 38400, 57600, 115200 бит/сек
  Конструкция
  Тип корпуса	Щ4, Щ7
  Габаритные размеры Щ4	96×96×145 мм
  Габаритные размеры Щ7	144×169×50,5 мм
  Степень защиты лицевой панели	IP54
  Степень защиты корпуса	IP00
  Аналоговые входы
  Количество	4
  Тип датчика	50М, 100М, 50П, 100П, Pt100
  Разрешающая способность	0,1 °С
  Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков)	±0,5 %
  Дискретные выходы
  Количество выходных устройств	4
  Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
  Гальваническая развязка	Индивидуальная
  Допустимый ток нагрузки, не более	4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4)
  Механический ресурс реле, не менее	10 000 000 циклов
  Электрический ресурс реле, не менее	15 000 циклов

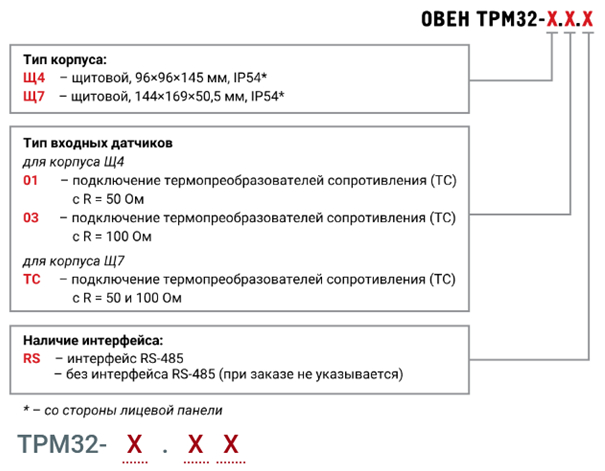

  Модификации:



  Функциональные возможности:

  • Регулирование температуры в контурах отопления и горячего водоснабжения
    ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.
  • Регулирование температуры в контуре отопления
    Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
    Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
  • Регулирование температуры в контуре горячего водоснабжения (ГВС)
    Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.
  • Контроль температуры обратной воды, возвращаемой в теплосеть
    Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
    Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
  • Режимы экономии «День-Ночь»
    ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.
• Технические характеристики


  Руководство по эксплуатации
