ТРМ1032 Регулятор для отопления и ГВС с транзисторными ключами

Раздел:

ТРМ1032 — контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС.

Информация
Документация
Смотрите также

Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.

Преимущества:

Универсальность
ТРМ1032 — специализированный контроллер с готовым алгоритмом, подходит для применения в схемах ИТП и ЦТП.
Простота
ТРМ1032 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа.
Безопасность
ТРМ1032 своевременно предупреждает диспетчера о неполадках в работе системы.
Погодозависимость
Для поддержания комфортного микроклимата в помещениях ТРМ1032 использует погодозависимое регулирование температуры отопительных контуров.
Экономичность
Режимы экономии ориентируют прибор на работу по оптимальной уставке в дневное или ночное время.
Диспетчеризация
Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032 в систему удаленной диспетчеризации (SCADA, OPC).

Функциональные возможности:

График уставки
Насосы циркуляции
Подпитка
Защита от превышения Тобр
Экономия

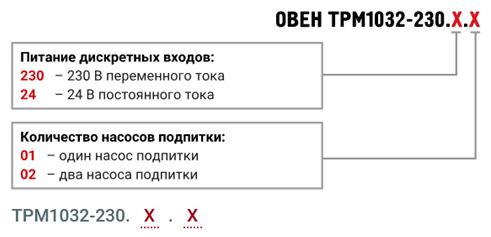

Модификации:

Технические характеристики:

Наименование	Значение
Наименование	ТРМ1032–230.24.01 ТРМ1032–230.24.02	ТРМ1032–230.230.01 ТРМ1032–230.230.02
Питание
Диапазон напряжения питания	94...264 В переменного тока
Номинальное напряжение питания	120/230 В при 47...63 Гц
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В
Потребляемая мощность, не более	17 ВА
Встроенный источник питания	Есть
Выходное напряжение встроенного источника питания постоянного тока	(24 ± 3) В
Ток нагрузки встроенного источника питания, не более	100 мА
Электрическая прочность изоляции между выходом питания и другими цепями	1780 В
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	15...30 В постоянного тока	159...264 В переменного тока
Ток «логической единицы»	5 мА (при 30 В)	0,75...1,5 мА
Напряжение «логического нуля»	–3...+5 В	0...40 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции:
— между группами входов	1780 В
— между другими цепями	2830 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П
Время опроса входов	10 мс
Предел допускаемой основной приведенной погрешности при измерении	± 1%
Дискретные выходы
Количество выходных устройств, тип	8 электромагнитных реле (нормально-разомкнутые)
Коммутирующее напряжение в нагрузке:
— для цепи постоянного тока, не более	30 В (резистивная нагрузка)
— для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Групповая по 2 реле (1–2, 3–4, 5–6, 7–8)
Электрическая прочность изоляции:
— между другими цепями	2830 В
— между группами выходов	1780 В
Транзисторные выходы
Количество выходных устройств, тип	4 оптопары транзисторные n-p-n-типа
Напряжение коммутации, не более	60 В постоянного тока, питание внешнее
Ток коммутации, не более	200 мА
Гальваническая развязка	Есть
Электрическая прочность изоляции	2830 В
Интерфейс обмена данными
Тип интерфейса	RS-485
Протокол обмена данными	Modbus RTU, Modbus ASCII
Режим работы интерфейса	Slave
Скорость обмена данными	9600, 14400, 19200, 38400, 57600, 115200 бод
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов
Индикаторы	2 светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254– 2015	IP20
Масса прибора, не более	0,6 кг
Средний срок службы	8 лет

Условия эксплуатации:

Прибор следует эксплуатировать в следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от -20 до +55 °С;
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.

По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
для постоянного тока в соответствии с требованиями ГОСТ Р 51841–2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.

Технические характеристики
