ПДУ-RS, ПДУ-RS-EXD Цифровой поплавковый уровнемер с интерфейсом RS-485

Раздел:

Уровнемеры. Предназначены для постоянного контроля за текущим положением верхней кромки измеряемой жидкости.

Информация
Документация
Смотрите также

Модельный ряд представлен уровнемерами с токовым выходом 4-20 мА и с цифровым выходом RS-485, измерителями уровня в общепромышленном, взрывозащищенном и искрозащищенном исполнениях.

Используются в составе систем контроля уровня жидкости в резервуарах (а также в чистых естественных водоемах), в том числе под давлением.

Выпускаются в общепромышленном и взрывозащищенном исполнении.

Представляем следующие уровнемеры:

ПДУ-RS Цифровой поплавковый уровнемер с интерфейсом RS-485.
ПДУ-RS-EXD Цифровой поплавковый уровнемер с интерфейсом RS-485.

ОВЕН ПДУ-RS Уровнемеры предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ-RS-Exd Поплавковые датчики уровня предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Подробнее:

ПДУ-RS Цифровой поплавковый уровнемер с интерфейсом RS-485

Особенности:

Цифровой интерфейс RS-485 (Modbus RTU).
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см³.
Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы – 10 лет.
Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

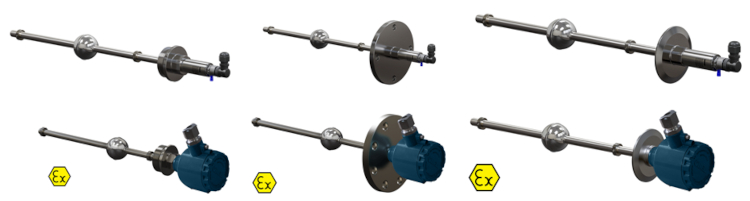

Виды присоединений:

Резьбовое присоединение G2
Присоединение CLAMP
Фланцевое присоединение

Технические характеристики:

Наименование параметра	Значение
Характеристики питания
Напряжение питания постоянного тока	12…42 В(номинальное - 24 В)
Потребляемая мощность, не более	0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более	10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254	IP65
Максимальный диаметр отверстия кабельного ввода	8,5 мм

Условия эксплуатации:

Температура окружающей среды: -40…+85 °С.
Температура контролируемой среды: -60…+125 °С.
Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
Плотность контролируемой среды – не менее 0,65 г/см³.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации:

Для ПДУ-RS с присоединением G2

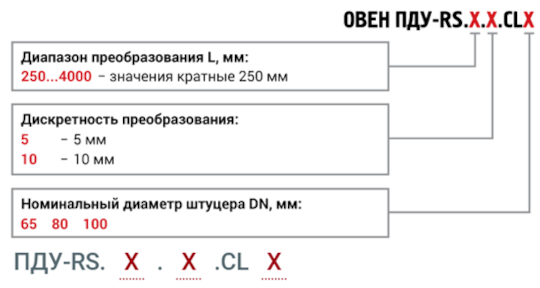

ОВЕН ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676

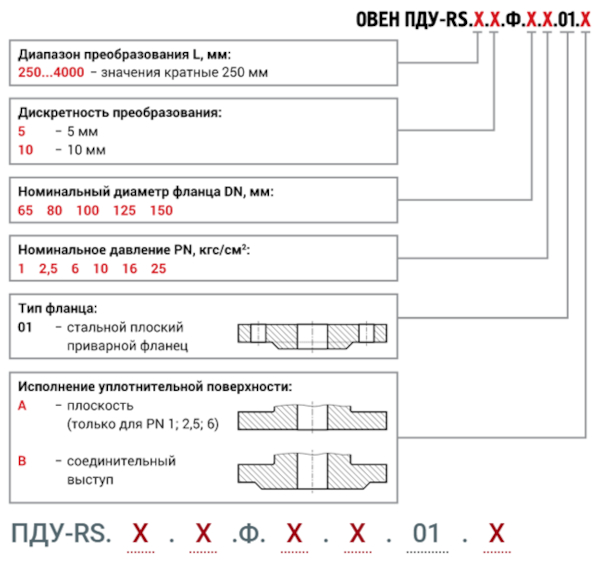

Для ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015

ПДУ-RS-EXD Цифровой поплавковый уровнемер с интерфейсом RS-485

Особенности:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
Цифровой интерфейс RS-485 (Modbus RTU).
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см³.
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы не менее 12 лет.
Возможно специальное исполнение по запросу заказчика.
Cрок изготовления и стоимость предоставляется по запросу.

Виды присоединений:

Резьбовое присоединение G2
Присоединение CLAMP
Фланцевое присоединение

Технические характеристики:

Наименование параметра	Значение
Характеристики питания
Напряжение питания постоянного тока	12…42 В (номинальное - 24 В)
Потребляемая мощность, не более	0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более	10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254	IP67
Максимальный диаметр отверстия кабельного ввода	8,5 мм
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видом взрывозащиты «взрывонепроницаемые оболочки «d»	1 Ex d IIC T4 Gb

Условия эксплуатации:

Температура окружающей среды: -40…+85 °С.
Температура контролируемой среды: -60…+125 °С.
Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
Плотность контролируемой среды – не менее 0,65 г/см³.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации:

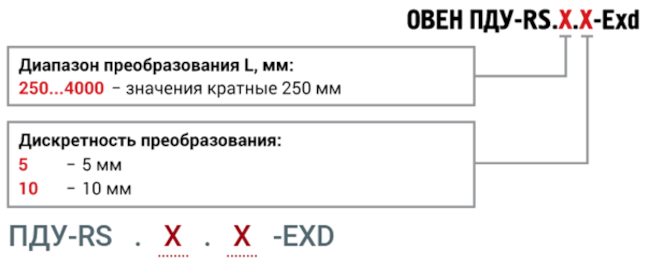

Для ПДУ-RS-Exd с присоединением G2

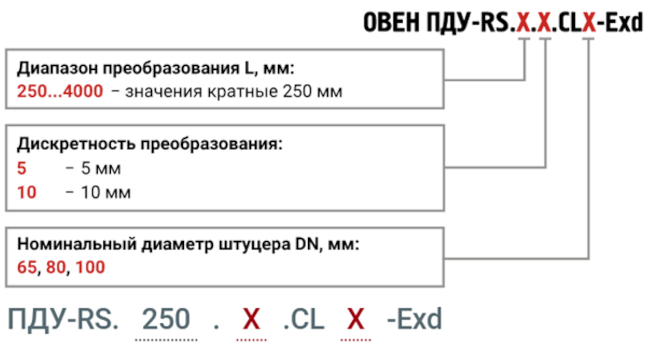

ОВЕН ПДУ-RS-Exd с присоединением типа CLAMP в соответствии с DIN 32676

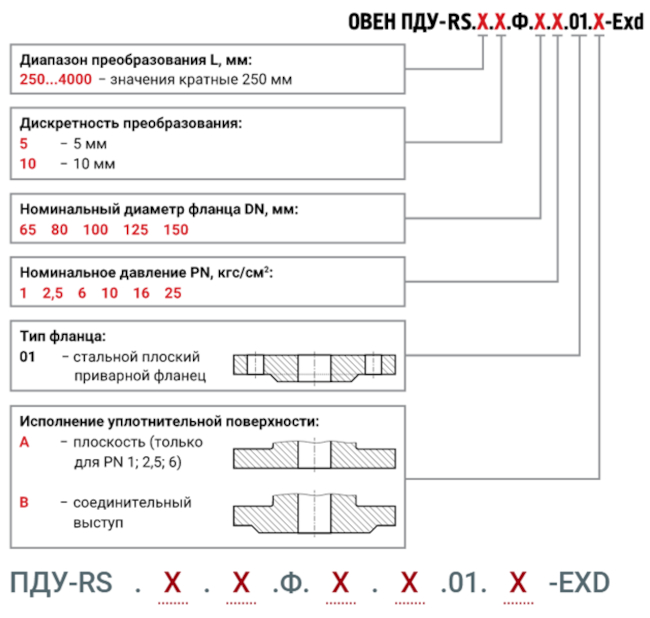

Для ПДУ-RS-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015
