ПДУ-И, ПДУ-И-Exd Поплавковый уровнемер с выходным сигналом 4…20 мА

Раздел:

Уровнемеры предназначены для постоянного контроля за текущим положением верхней кромки измеряемой жидкости. Модельный ряд представлен уровнемерами с токовым выходом 4-20 мА и с цифровым выходом RS-485, измерителями уровня в общепромышленном, взрывозащищенном и искрозащищенном исполнениях.

Информация
Документация
Смотрите также

Представляем:

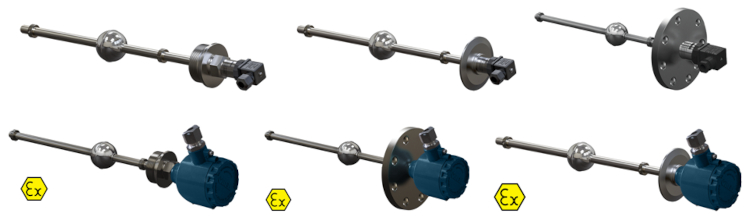

ОВЕН ПДУ-И Поплавковые уровнемеры с токовым выходом 4-20 мА
ОВЕН ПДУ-И-Exd Поплавковые уровнемеры с токовым выходом 4-20 мА

ОВЕН ПДУ-И Поплавковые уровнемеры представляют собой преобразователь уровня жидкости с выходным сигналом 4…20 мА.

Датчики предназначены для систем регулирования и управления на объектах водоканалов, пищевой и химической промышленности, используются в составе систем контроля уровня жидкости в различных резервуарах и в чистых естественных водоемах. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Среда измерения
Жидкости (в том числе техническая вода), нейтральные к нержавеющей стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ-И-Exd Поплавковые датчики уровня предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Подробнее:

ОВЕН ПДУ-И Поплавковые уровнемеры

Отличительные особенности:

Бюджетная цена.
Простой и быстрый ввод в эксплуатацию.
Высокая химическая и коррозионная стойкость.
Устойчивость высоким температурам.
Возможность использования в любых емкостях.
Срок службы – 10 лет.

Основные характеристики:

Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: – 60…+ 125 °C.
Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см³.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

* срок изготовления и стоимость предоставляется по запросу.

Типы присоединения к процессу:

Резьбовое присоединение G2
Присоединение CLAMP
Фланцевое присоединение

Технические характеристики:

Наименование параметра	Значение
Электрические параметры
Схема подключения	Двухпроводная
Род питающего тока	Постоянный
Напряжение питания, В	12…36
Выходной сигнал, мА	4…20
Потребляемая мощность, Вт, не более	1
Сопротивление нагрузки, Ом, не более	определяется по формуле: (U – 8)·50, где U – напряжение питания, В
Метрологические характеристики
Диапазон преобразования уровня, мм	от 0 до 250...4000 (в зависимости от исполнения)
Дискретность преобразования уровня, мм	5 или 10
Дополнительная погрешность преобразования от температуры,% на 10 °С, не более	0,2
Конструктивные параметры
Расположение оси крепежного отверстия датчика врезервуаре	Вертикально
Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением)	G2
Размер «под ключ» (для датчика с резьбовым присоединением), мм	36
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) иAISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP65

Условия эксплуатации:

Температура окружающей среды от -40 до +85 °С.
Температура контролируемой среды от -60 до +125 °С.
Давление контролируемой среды:
- не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
- не более 1 МПа для датчиков с присоединением CLAMP
Плотность контролируемой среды не менее 0,65 г/см³.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

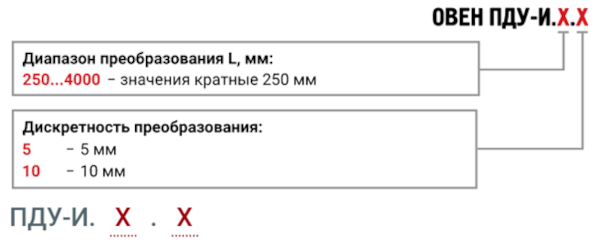

ОВЕН ПДУ-И с присоединением G2

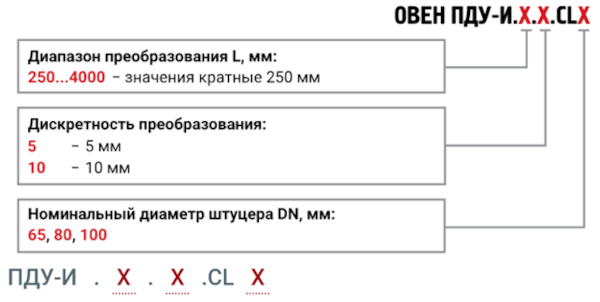

ОВЕН ПДУ-И с присоединением типа CLAMP в соответствии с DIN 32676

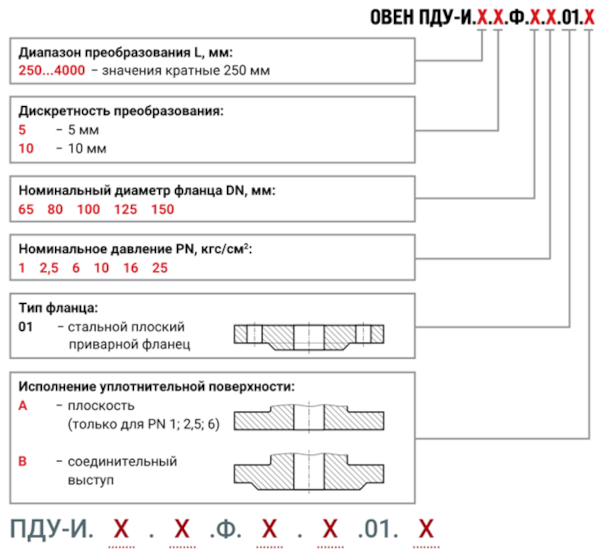

ОВЕН ПДУ-И с фланцевым присоединением в соответствии с ГОСТ 33259-2015

ОВЕН ПДУ-И-Exd Поплавковые датчики уровня

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
Аналоговый выходной сигнал 4…20 мА.
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см³.
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы не менее 12 лет.

Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.

Типы присоединения к процессу:

Резьбовое присоединение G2
Присоединение CLAMP
Фланцевое присоединение

Технические характеристики:

Наименование параметра	Значение
Характеристики питания
Схема подключения	двухпроводная
Род питающего тока	постоянный
Напряжение питания постоянного тока	12…36 В
Потребляемая мощность, не более	1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2…2 мм²
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) иAISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb

Условия эксплуатации:

Температура окружающей среды от -40 до +85 °С;
Температура контролируемой среды от -60 до +125 °С;
Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
Плотность контролируемой среды не менее 0,65 г/см³;
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации:

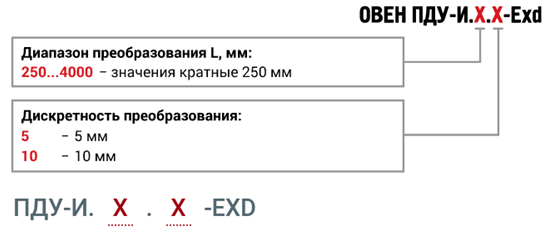

ОВЕН ПДУ-И-Exd с присоединением G2

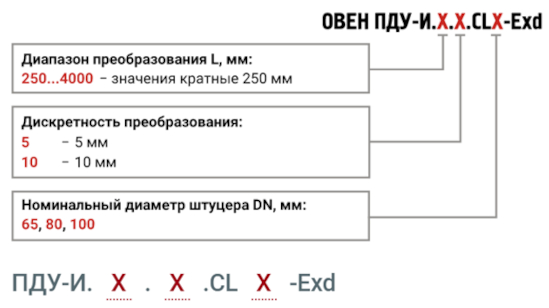

ОВЕН ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676

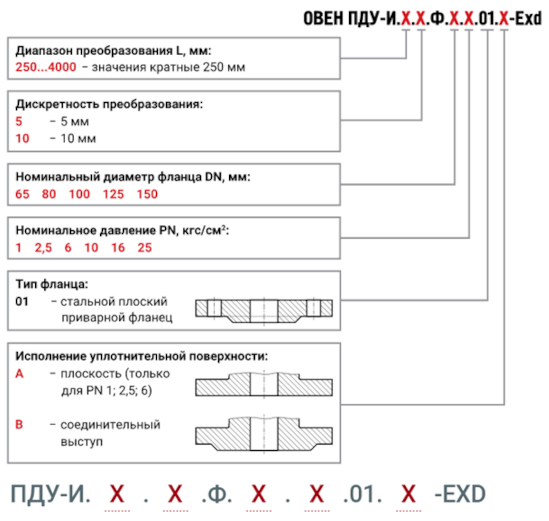

ОВЕН ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015
