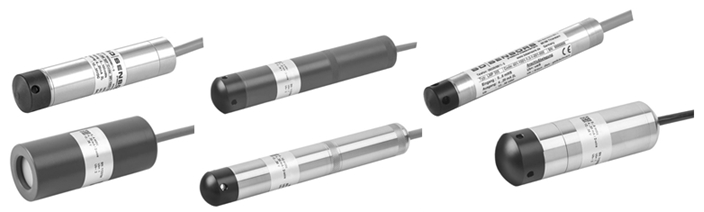

LMP, LMK Погружные датчики уровня BD SENSORS RUS

Раздел:

Преобразователи уровня

• Информация
• Документация
• Смотрите также

•

  Разнообразие исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), мембраны (нержавеющая сталь, керамика), а также оболочка погружного кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. Для измерения уровня в скважинах малого диаметра используют датчики с небольшим диаметром корпуса.



  Обозначение кодов заказа

  Тип	Вид	Описание	Преимущества и технические особенности	Характеристики
  LMP 307 (ЛМП307) Погружной зонд из нержавеющей стали для измерения уровня жидкости		Предназначен для непрерывного измерения уровня жидкостей в открытых ёмкостях, скважинах, водоемах и т.п. Изготавливаются в виде зондов с герметичным кабельным вводом (IP 68) и несущим кабелем, с помощью которого осуществляется монтаж датчика на дно емкости. Корпус датчика изготавливается из коррозионностойкой нержавеющей стали 316L, устойчивой к большинству неагрессивных сред общепромышленных применений. Доступен выбор материала оболочки кабеля в зависимости от среды измерения: PVC, PUR, FEP. Модульная концепция изделия позволяет сочетать различные материалы кабелей, уплотнений и опции, что позволяет применять данную модель для решения широкого круга задач по измерению гидростатического давления. Для модели доступно взрывозащищенное исполнение.	Применим для воды и других жидкостей не агрессивных к нержавеющей стали Кабель с пустотелой жилой для компенсации изменения атмосферного давления Специальная конструкция с торцевой мембраной Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы	Диапазоны давления: от 0…1 до 0…250 м.вод.ст. Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ Выходной сигнал: 0/4…20 мA/HART, 0…10 В, HART-протокол (опция: Ex-исполнение), RS-485/HART, RS-485/Modbus Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: -20…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нерж. стали Погрешность менее 0,25% ВПИ Искробезопасное исполнение: 0ExiaIICT4 Изготовление датчиков с требуемыми характеристиками под заказ
  		Среда Область применения вода неагрессивные жидкости топливо технологии защиты окружающей среды: очистка сточных вод, водоснабжение измерение уровня жидкости в колодцах, открытых водоемах мониторинг грунтовых вод измерение уровня жидкости в открытых резервуарах
  LMP 307i (ЛМП307и) Высокоточный погружной зонд для измерения уровня жидкости		Предназначен для непрерывного измерения уровня жидкостей с высокой точностью и стабильностью метрологических характеристик. Блок цифровой обработки сигнала осуществляет активную компенсацию дополнительной температурной погрешности чувствительного элемента, что позволяет применять зонд для измерения уровня в средах с изменяющейся температурой.	Индивидуальная настройка диапазона по требованию заказчика Дополнительная температурная погрешность не более ±0,2% ДИ в температурном диапазоне -10…70°C Кабель с пустотелой жилой для компенсации изменения атмосферного давления Применим для воды и других жидкостей неагрессивных к нержавеющей стали Специальная конструкция с торцевой мембраной Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Продолжительный срок службы Искробезопасное исполнение: 0ExiaIICT4 Изготовление датчиков с требуемыми характеристиками под заказ	Диапазоны давления: от 0…4 до 0…200 м.вод.ст. Основная погрешность: 0,1 % ДИ Выходной сигнал: 0/4…20 мA, 0…10 В, HART-протокол (опция: Ex-исполнение) Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: -10…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нерж. стали
  		Среда Область применения вода неагрессивные жидкости топливо измерение уровня жидкостей неагрессивных к нержавеющей стали мониторинг грунтовых вод водоснабжение очистка сточных вод
  LMP 808 (ЛМП808) Погружной зонд в корпусе из поливинилхлорида (PVC) для измерения уровня жидкости		Предназначен для непрерывного измерения уровня жидкостей, не агрессивных к материалу корпуса PVC (поливинилхлорид) и нержавеющей стали. Благодаря открытой мембране датчик может применяться для измерения уровня вязких субстанциях. Для этого снимается защитная крышка. Для удобства обслуживания соединение зонда с кабелем выполнено разъёмным, что позволяет при необходимости без дополнительных затрат времени легко произвести замену.	Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м вод.ст. Кабель с пустотелой жилой для компенсации изменения атмосферного давления Разъемное соединение датчика с кабелем Применим для воды и других жидкостей не агрессивных к материалу корпуса PVC и нержавеющей стали Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы	Диапазоны давления: от 0…0,4 до 0…100 м.вод.ст. Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ Выходной сигнал: 0/4…20 мA, 0…10 В Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: 0…+50°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др. Изготовление датчиков с требуемыми характеристиками под заказ
  		Среда Область применения вода неагрессивные жидкости технологии защиты окружающей среды водоснабжение измерение уровня жидкости в открытых резервуарах мониторинг грунтовых вод
  LMK 358 (ЛМК358) Погружной зонд для измерения уровня с емкостным керамическим сенсором		Предназначен для непрерывного измерения уровня жидкости. Датчик имеет в своей основе прочный керамический чувствительный элемент и пригоден для долговременных измерений самых малых значений уровня. Применение специальной конструкции с омываемой мембраной, не подверженной засорению и налипанию, позволяет использовать датчик в средах с большой вязкостью, таких как жидкое цементное тесто. Для удобства эксплуатации соединение зонда с кабелем осуществляется при помощи разъёма, что позволяет при необходимости без дополнительных затрат легко произвести замену. Кабель датчика может быть защищен трубкой из нержавеющей стали.	Применим для воды и других жидкостей не агрессивных к нержавеющей стали Разъемное соединение датчика с кабелем Защита кабеля с помощью трубки из нержавеющей стали Открытая мембрана Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Основная погрешность 0.35%, 0.25% ВПИ в температурном диапазоне 0…70°С Долговременная стабильность калибровочных характеристик Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы Изготовление датчиков с требуемыми характеристиками под заказ	Диапазоны давления: от 0…0,4 до 0…100 м.вод.ст. Основная погрешность: 0,35 / 0,25 % ДИ Выходной сигнал: 0/4…20 мA (опция: Ex-исполнение) Сенсор: емкостной керамический Диапазон температур измеряемой среды: -20…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нерж. стали
  		Среда Область применения сточные воды пастообразные и вязкие среды контроль технологических процессов в химической промышленности системы коммунального водоснабжения, канализации, переработки отходов контроль уровня вязких и пастообразных сред, в том числе агрессивных резервуары для хранения топлива, масла, мазута, нефти
  LMK 858 (ЛМК858) Погружной зонд для измерения уровня агрессивных жидкостей		Предназначен для непрерывного измерения уровня агрессивных жидкостей, таких как кислоты и щелочи, благодаря применению керамического сенсора и химически стойких пластмасс. Проведение измерений в вязких субстанциях, таких как грязевые наносы, возможно благодаря открытой мембране. В качестве уплотнительных элементов используется различные эластомеры. Помимо стандартного исполнения в корпусе из поливинилхлорида (PVC), датчик может быть выполнен в корпусе из фторида поливинилидена (PVDF). Для улучшения обслуживания расходов соединение зонда с кабелем осуществляется при помощи разъёма, что позволяет при необходимости легко произвести замену. Различные варианты крепления позволяют адаптировать процесс установки в различных производственных условиях.	Применим для воды и жидкостей совместимых с PVC и керамикой Al2O3 Разъёмное соединение датчика с кабелем Специальная конструкция с открытой мембраной Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы	Диапазоны давления: от 0…0,4 до 0…100 м.вод.ст. Основная погрешность: 0,35 / 0,25 / 0,5 % ДИ Выходной сигнал: 4…20 мA Сенсор: емкостной керамический Диапазон температур измеряемой среды: 0…+50°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др. Изготовление датчиков с требуемыми характеристиками под заказ
  		Среда Область применения кислота щелочь технологии защиты окружающей среды, водоснабжение измерение уровня агрессивных жидкостей (кислоты и щелочи) химическая и фармацевтическая промышленность гальвано-производство
  LMP 308 (ЛМП308) Погружной зонд из нержавеющей стали для измерения уровня		Предназначен для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали. Датчик может применяться для измерения давления в вязких субстанциях, таких как грязевые наносы. Для этого снимается защитная крышка. При этом чувствительная мембрана омывается жидкой средой, что позволяет предотвратить ее засорение. Для снижения эксплуатационных расходов соединение зонда с кабелем осуществляется при помощи разъема, что позволяет при необходимости легко произвести замену. Интеллектуальная версия зонда LMP 308i обладает более высокой точностью измерений (0,1% ВПИ).	Применим для воды и других жидкостей не агрессивных к нержавеющей стали Кабель с пустотелой жилой для компенсации изменения атмосферного давления Разъемное соединение датчика с кабелем Специальная конструкция с открытой мембраной Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы	Диапазоны давления: от 0…1 до 0…250 м.вод.ст. Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ Выходной сигнал: 0/4…20 мA/HART, 0…10 В (опция: Ex-исполнение) Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: -20…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нерж. стали Цифровой интерфейс RS-232 для настройки калибровочных характеристик Искробезопасное исполнение: 0ExiaIICT4 Защита кабеля благодаря использованию трубки из нержавеющей стали Изготовление датчиков с требуемыми характеристиками под заказ
  		Среда Область применения вода неагрессивные жидкости топливо технологии защиты окружающей среды водоснабжение измерение уровня жидкости в колодцах, открытых водоемах мониторинг грунтовых вод измерение уровня жидкости в открытых резервуарах
  LMP 308i (ЛМП308и) Интеллектуальный погружной зонд из нержавеющей стали для измерения уровня		Обладает повышенной (по сравнению с базовой версией LMP 308) точностью измерений: основная погрешность составляет 0,1% ДИ. В датчике применён новый 16-битный аналого-цифровой преобразователь. Предусмотрена активная компенсация отклонений характеристик чувствительного элемента: компенсация нелинейности и компенсация влияния температуры. При этом сохранены все прочностные характеристики, позволяющие датчику работать в неблагоприятных условиях реальных применений.	Применим для воды и других жидкостей не агрессивных к нержавеющей стали Кабель с пустотелой жилой для компенсации изменения атмосферного давления Разъемное соединение датчика с кабелем Специальная конструкция с открытой мембраной Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Долговременная стабильность калибровочных характеристик Компенсация температурной погрешности Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы	Диапазоны давления: от 0…4 до 0…200 м.вод.ст. Основная погрешность: 0,1 % ДИ Выходной сигнал: 4…20 мA (опция: Ex-исполнение), RS232 для настройки Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: -20…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нерж. стали Цифровой интерфейс RS-232 для настройки калибровочных характеристик Искробезопасное исполнение: 0ExiaIICT4 Защита кабеля благодаря использованию трубки из нержавеющей стали Изготовление датчиков с требуемыми характеристиками под заказ
  		Среда Область применения вода неагрессивные жидкости топливо технологии защиты окружающей среды, водоснабжение измерение уровня жидкости в колодцах, открытых водоемах мониторинг грунтовых вод измерение уровня жидкости в открытых резервуарах
  LMP 305 (ЛМП305) Погружной зонд из нержавеющей стали для измерения уровня жидкости		Предназначен для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали. Ввиду малого диаметра (17 / 21 мм) зонд LMP 305 можно использовать для измерений в ограниченном пространстве.	Подходит для воды и других жидкостей, не агрессивных к нержавеющей стали Кабель с пустотелой жилой для компенсации изменения атмосферного давления Компенсация температурной погрешности Долговременная стабильность калибровочных характеристик Индивидуальная настройка диапазона по требованию заказчика. Например, 0…55 м.вод.ст. Высокая линейность характеристик Срок службы более 15 лет Высокая степень защиты от неправильного подключения, коротких замыканий и перепадов напряжений Изготовление датчиков с требуемыми характеристиками под заказ	Диапазоны давления: от 0…1 до 0…250 м.вод.ст. Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ Выходной сигнал: 4…20 мА Сенсор: кремниевый тензорезистивный Диапазон температур измеряемой среды: -10…+70°C Класс защиты: IP 68 Механическое присоединение: кабель PVC, PUR, FEP и др.
  		Среда Область применения вода неагресивные жидкости измерение уровня жидкости в колодцах, открытых водоемах, скважинах мониторинг подземных и поверхностных вод



• LMP 307. Технические характеристики
  LMP 307i. Технические характеристики
  LMP 808. Технические характеристики
  LMK 358. Технические характеристики
  LMK 858. Технические характеристики
  LMP 308. Технические характеристики
  LMP 308i. Технические характеристики
  LMP 305. Технические характеристики
