РОС-221СКБ Сигнализатор уровня

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

•

  ТУ 4218-065-42334258-01-2017

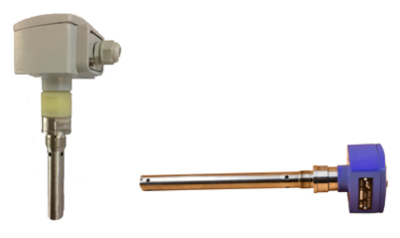

  Сигнализатор представляет собой моноблочную конструкцию, состоящею из электронного преобразователя с релейным выходом и чувствительного элемента.

  Сигнализатор обеспечивает релейную сигнализацию (сухие переключающиеся контакты) и световую индикацию (двухцветный светодиод – изменение цвета излучения) достижения контролируемого уровня.

  Цифровая схема управления на микроконтроллере обеспечивает стабильную работу сигнализатора при любых допустимых условиях эксплуатации.

  Преимущества сигнализатора уровня РОС-221СКБ

  • Предусмотрен прямой и инверсный режим работы сигнализатора.
  • Регулировка времени задержки срабатывания сигнализатора до 1 минуты.
  • Световая индикация состояния контактов реле и режима задержки.
  • Регулировка уровня срабатывания сигнализатора.
  • Режим термокомпенсации для стабильной работы в условиях значительного изменения температуры.
  • Возможность горизонтальной и вертикальной установки.
  • Степень защиты корпуса IP54.
  • Возможность работы в резервуарах с избыточным давлением.
  • Предусмотрена калибровка сигнализатора для работы с любыми видами жидкости.
  • Простая калибровка сигнализатора, с помощью двух кнопок, не требующая дополнительного оборудования.
  • Для калибровки сигнализатора не требуется его установка в резервуар.

  Основные технические характеристики:

  Технический параметр	РОС-221СКБ
  1. Условие эксплуатации	УХЛ4, но для работы при температуре окружающего воздуха от минус 10 до плюс 50°С максимальной влажности воздуха 98% при температуре плюс 35°С без конденсации влаги и атмосферном давлении от 84 до 106,7 кПа.
  2. Степень защиты сигнализаторов от воздействия пыли и воды по ГОСТ14254-2015	IР54
  3. Напряжение питания	24В (-15/+10%) постоянного тока
  4. Электрическая нагрузка на контакты реле: активная нагрузка, переменный ток активная нагрузка, постоянный ток индуктивная нагрузка, переменный ток	5 А, 250 В 5 А, 24 В 2 А, 250 В
  5. Потребляемая мощность	1 ВА
  6. Температура контролируемой среды	От -30оС до +100оС
  7. Кинетическая вязкость среды	Не более 8.10-4м2/с.
  8. Рабочее избыточное давление	2.5 МПа
  9. Порог срабатывания	±30 мм от установленного уровня
  10. Задержка времени срабатывания	Настраиваемая: 0,17 - 60 секунд
  11. Масса сигнализатора	0,7 кг
