БКК1 4-уровневый сигнализатор жидкости на DIN-рейку

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

• Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

  Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

  Функциональные возможности

  • Четыре независимых канала контроля уровня жидкости в резервуаре
  • Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
  • Исполнение на din-рейку (размещение внутри щита)
  • Два варианта питания =24 В или ~220 В
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
  • Простая настройка без демонтажа прибора

  Технические характеристики

  Характеристика	БКК1-24	БКК1-220
  Напряжение питания прибора	14…36 В пост. тока (номинальное 24 В)	90…264 В 47...63 Гц (номинальное 220 В)
  Потребляемая мощность	не более 1 Вт	не более 4 ВА
  Количество каналов контроля уровня	4
  Напряжение питания датчиков уровня	не более 5 В переменного тока частотой от 1,5 до 2,5 Гц
  Тип дискретного выхода	4 транзисторных двунаправленных ключа	4 э/м реле, нормально разомкнутый контакт
  Допустимая нагрузка выхода	не более 50 мА при напряжении не более 50 В DC	2 А перем. тока 240 В
  Тип корпуса	на DIN-рейку 35 мм Д3
  Габаритные размеры корпуса	54×95×57 мм
  Степень защиты корпуса	IP20
  Температура окружающего воздуха	–25...+70 °С	–10...+50 °С
  Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80%
  Атмосферное давление	84...106,7 кПа

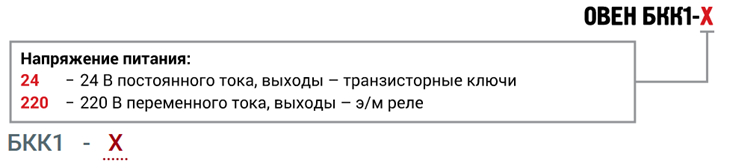

  Модификации
