САУ-М7Е Регулятор уровня жидкости или сыпучих сред

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

• Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

  Функциональные возможности

  • Контроль уровня жидких или сыпучих материалов по трем датчикам
  • Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
  • Работа в режиме заполнения или опорожнения резервуара
  • Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
  • Сигнализация об аварийном переполнении или осушении резервуара
  • Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

  Технические характеристики

  Номинальное напряжение питания прибора	220 В частотой 50 Гц
  Потребляемая мощность, не более	6 ВА
  Допустимые отклонения напряжения питания от номинального значения	–15...+10 %
  Количество каналов контроля уровня	3
  Типы датчиков	кондуктометрические, поплавковые, активные с выходными ключами n–p–n-типа, механические контактные устройства
  Источник питания активных датчиков:
  – напряжение источника питания	12±1,2 В
  – максимальный ток нагрузки	50 мА
  Количество встроенных выходных реле	2
  Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле	8 А при 220 В 50 Гц (cosφ>0,4)
  Сопротивление жидкости, вызывающее срабатывание канала контроля	не более 500 кОм
  Габаритные размеры и степень защиты корпуса:
  – настенный Н	130×105×65 мм, IP44
  – щитовой Щ1	96×96×70 мм, IP54 со стороны передней панели

  Условия эксплуатации

  Температура окружающего воздуха	+5...+50 °С
  Атмосферное давление	86...106,7 кПа
  Относительная влажность воздуха (при 35 °С иниже без конденсации влаги)	не более 90%

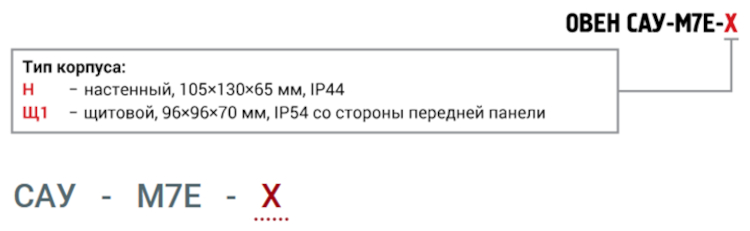

  Модификации



• Технические характеристики


  Руководство по эксплуатации
