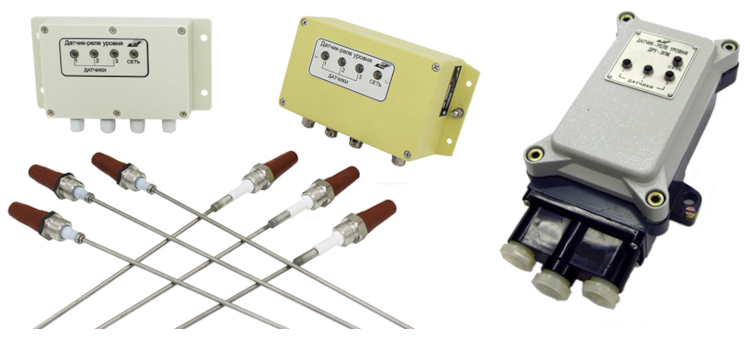

ЭРСУ-3Р, РОС-301, ДРУ-ЭПМ Электронные регуляторы-сигнализаторы уровня

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

•

  0КП 42 1874
  ИНСУ1.430.001ТУ - ЭРСУ-ЗР
  ТУ 4218-037-42334258-2006 - Р0С-301
  ТУ 4218-045-42334258-2007 - ДРУ-ЭПМ

  По устойчивости к климатическим воздействиям соответствуют климатическим исполнениям УХЛ или 0М (ЭРСУ-3Р) категории размещения 2 (дат¬чик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от минус 50 до плюс 70 °С (датчик) и от минус 50 до плюс 60 0С (передающий преобразователь) и относительной влажности 98% при температуре 35 °С.

  Приборы Р0С-301-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н – по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

  Технические данные:

  • Выходной сигнал - переключающие контакты реле.
  Нагрузка на контакты выходного реле:
  • • ток, А 0,5-2,5
    • частота, Гц 50, 60
    • напряжение, В 12-250
  • Верхнее значение сопротивления срабатывания, Ом 5000
  • Длина линии связи между датчиками и передающим преобразователем при сопротивлении каждой жилы до 20 Ом 1000 м
  Параметры питания (номинальное значение): напряжение переменного тока, В:
  • • Р0С-301, ДРУ-ЭПМ 220-15%
    • ЭРСУ-ЗР 220+15%, 380-15% частота, Гц 50, 60 потребляемая мощность, В.А, не более 7,0
  Масса, кг, не более:
  • • Преобразователя передающего
      - ЭРСУ-ЗР, Р0С-301 1,0
      - ДРУ-ЭПМ 3,0
    • Датчиков
      - ЭРСУ-ЗР, Р0С-301 0,65
      - ДРУ-ЭПМ 0,65

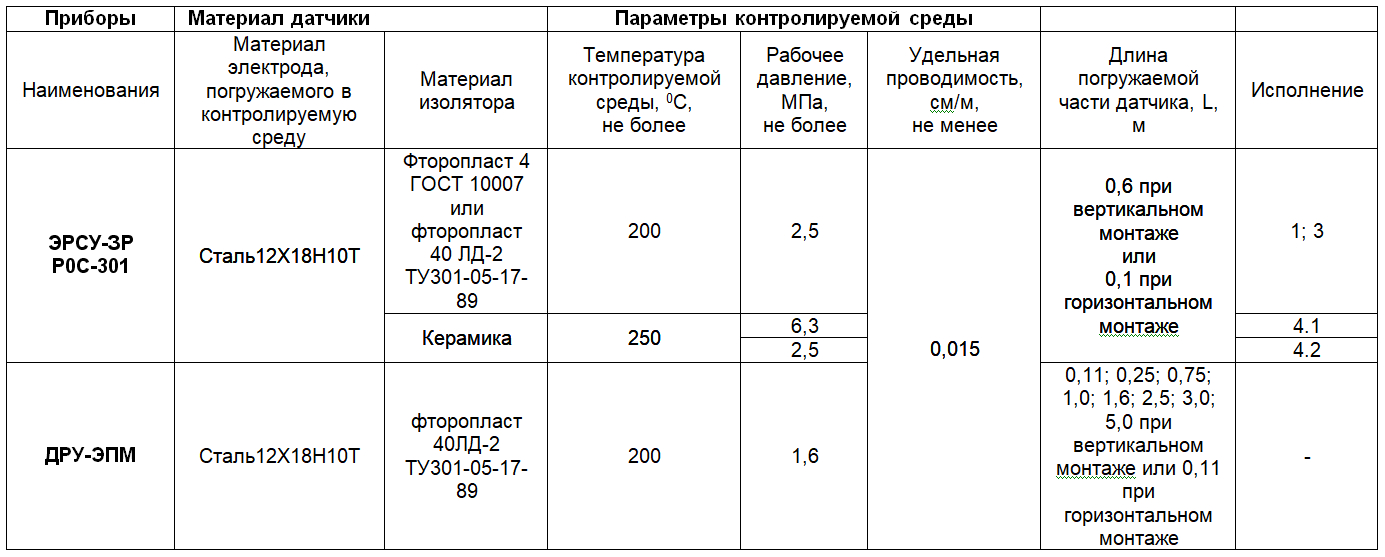

  • Материалы датчика, параметры контролируемой среды, длина погружаемой части и исполнения датчика указаны в таблице.
  • Гарантийный срок - 1 год со дня ввода в эксплуатацию.
  • Полный средний срок службы 12 лет.



  Примечание. При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

  Конструкция и принцип действия:

  Приборы состоят из преобразователя передающего и трех датчиков.

  Датчик РОС-301 состоит из корпуса, чувствительного элемента (погружаемая в жидкость часть датчика) и колпачка, или кабельного ввода для ДРУ-ЭПМ, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.

  Принцип действия приборов основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал.

  Приборы имеют три независимых канала, позволяющих контролировать три уровня жидкости в одном или разных резервуарах.

  Пример записи при заказе:



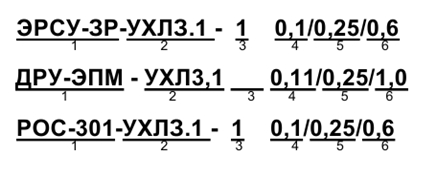

  1. Обозначение сигнализатора;
  2. Климатическое исполнение;
  3. Исполнение датчика по таблице 1;
  4, 5, 6. Длины погружаемых частей 1-го, 2-го, 3-го датчиков, м, соответственно.
