УЗС-М4 Сигнализаторы уровня ультразвуковые

Раздел:

Сигнализаторы уровня

• Информация
• Документация
• Смотрите также

• ОКП 421874
  ТУ 4218-042-42334258-2006

  Ряд моделей позволяет контролировать уровень осажденных механических примесей (песок, глина и т. д.) в различных жидкостях (вода, различные углеводороды).

  Сигнализаторы обеспечивают световую индикацию достижения жидкостью заданных уровней.

  Сигнализаторы состоят из преобразователей первичных - акустических датчиков (далее АД) и преобразователя вторичного (далее ВП).

  Сигнализаторы не являются средствами измерений.

  По устойчивости к климатическим воздействиям сигнализаторы соответствуют исполнению УХЛ категории размещения 2, но для температур окружающего воздуха от минус 40 (предельное значение минус 50) до плюс 50 (предельное зна¬чение плюс 60)°С при относительной влажности воздуха 95±3% при температуре плюс 35°С без конденсации влаги и атмосферном давлении 84¬106,7 кПа по ГОСТ 15150.

  По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р52931.

  Степень защиты оболочек IP54 по ГОСТ 14254.

  Сигнализаторы имеют исполнение:

  • общепромышленное;
  • взрывобезопасное;
  • атомное.

  Сигнализаторы взрывобезопасного исполнения имеют маркировку взрывозащиты «0ExiaIICT6» для АД и «[Exia]IIC» для ВП по ГОСТ Р51330.0 и ГОСТ P 51330.10.

  Сигнализаторы атомного исполнения (для ОАЭ) относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-1-011-97. Категория сейсмостойкости IIб по НП-031-01.

  Принцип действия АД основан на существенном различии акустического сопротивления для ультразвука у контролируемой жидкости и газа (воздуха) при заполнении ими зазора между передающим и приемным пьезопреобразователями в пьезодатчике ЧЭ. При малом значении акустического сопротивления (при заполнении зазора между пьезопреобразователями жидкостью) в усилителе, возникают ультразвуковые колебания. При заполнении зазора между пьезопреобразователями газом (воздухом) высокое значение акустического сопротивления не обеспечивает условий для возникновения ультразвуковых колебаний.

  Технические данные:

  Условные обозначения сигнализаторов, АД и ВП; длины чувствительных элементов, параметры контролируемой жидкости указаны в таблице 1.

  • Погрешность срабатывания сигнализаторов, мм, не более:
    • при вертикальной установке ±2,0;
    • при горизонтальной установке ±4,0.
  • Параметры питания:
    • напряжение переменного тока, В, 220 +10/-15 %
    • частота переменного тока, Гц 50±5%
    • напряжение постоянного тока, В, 24±10%; 12±10%
  • Потребляемая мощность на одну точку контроля, ВА, не более 1,2.

  Вид выходного сигнала - реле «Сухие контакты». Допустимая нагрузка на контакты выходного реле приведена в таблице 2.

  Габаритные размеры составных частей сигнализатора указаны на рисунках ниже.

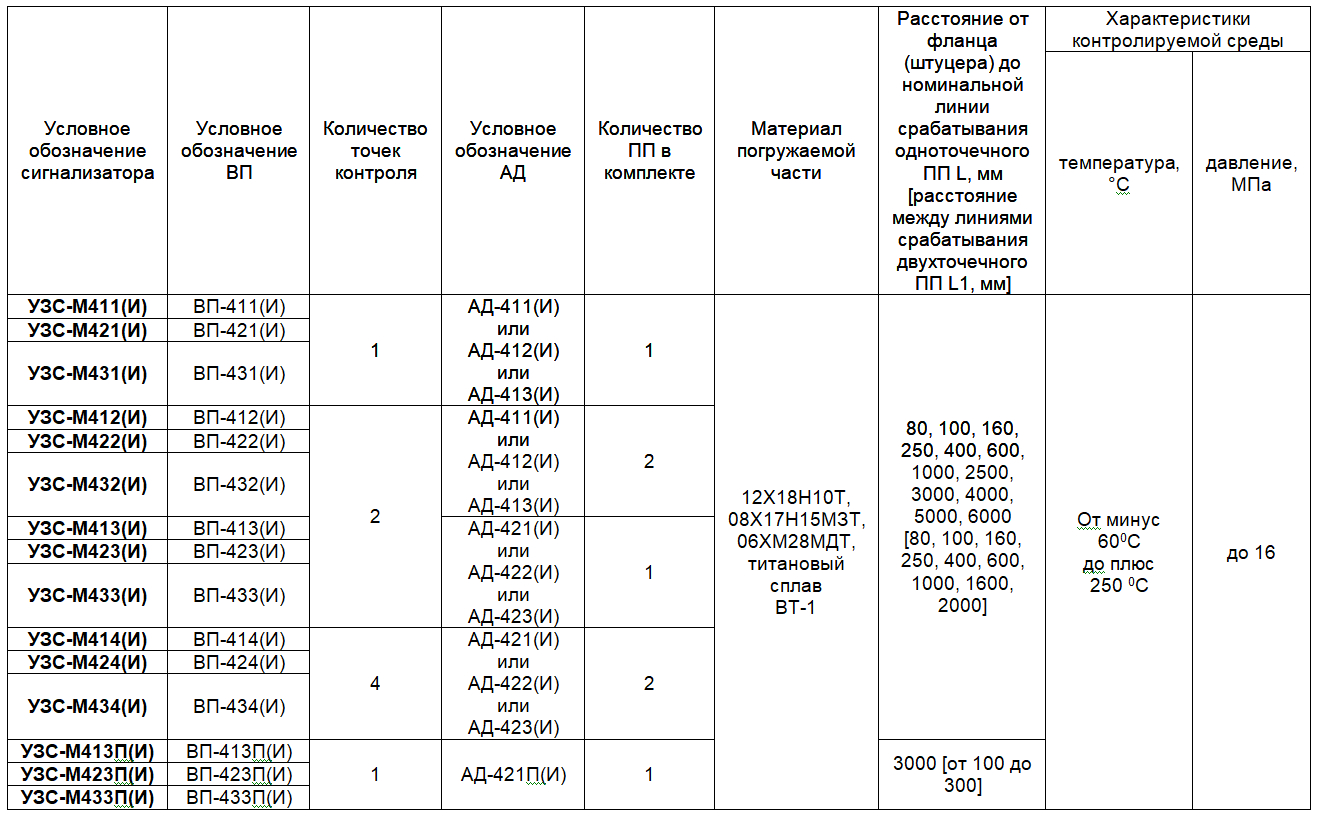

  Таблица 1



  Примечания.

  1. Предельное избыточное давление Рраб при креплении АД на фланце ф 175 - до 6,4 МПа, на штуцере с резьбой 48x2 - до 16,0 МПа, с накидным фланцем – до 2,5 МПа.
  2. Сигнализаторы с уровнем контроля 6000 мм выпускаются только для контроля одного уровня.
  3. Расстояния до минимальных линий срабатывания могут быть отличными от указанных в таблице, но не более 6000 мм для одноточечного ПП и не более 5000 мм - для двухточечного.

  Таблица 2

  Диаметр коммутации			Род тока	Вид нагрузки
  тока, А	напряжения, В	мощность
  0,005-2,5	5-30	0,05-80Вт	постоянный	активная
  0,005-1	30-55	0,05-50Вт	постоянный	активная
  0,005-0,3	55-200	0,05-40Вт	постоянный	активная
  0,005-2,5	5-250 эфф.	0,05-100ВА	переменный 50 (60) Гц	индуктивнаяcosγ»0,3

  • Масса, кг, не более:
    - ВП 2
    - АД от 1,5 до 5,6.

  Сигнализаторы обеспечивают контроль работоспособности АД, ВП и линии связи между АД и ВП в автоматическом режиме. Сигнализация об исправности осуществляется в виде светодиодной индикации.

  Пример записи при заказе:



  1. Условное обозначение сигнализатора.
  2. Номер разработки.
  3. Напряжение питания:
     1. переменный ток частоты 50 Гц с напряжением 220В;
     2. постоянный ток с напряжением 24В;
     3. постоянный ток с напряжением 12В.
  4. Количество АД в комплекте:
     1. один на одну точку;
     2. два на одну точку каждый;
     3. один на две точки;
     4. два на две точки.
  5. Проставляется только для взрывозащищенного исполнения.
  6. Проставляется только для атомного исполнения (для ОАЭ).
  7. Количество точек на одном чувствительном элементе (АД):
     1. одна точка;
     2. две точки.
  8. Давление контролируемой среды:
     1. до 16 МПа;
     2. до 6,4 МПа;
     3. до 2,5 МПа.
  9. Температура контролируемой среды:
     - цифра отсутствует - до 100 °С;
     1. до 150 °С;
     2. до 250 °С.
  10. Расстояние от штуцера (фланца) до номинальной линии срабатывания одноточечного АД, мм.
  11. Вид сигнализации первого контрольного уровня:
      • Н - срабатывание выходного реле при заполненном датчике;
      • О - срабатывание выходного реле при опустошенном датчике.
  12. Расстояние между номинальными линиями срабатывания двухточечного АД, мм.
  13. Вид сигнализации второго контролируемого уровня (Н или О).
  14. Материал чувствительного элемента АД:
      • 10Т - сталь 12Х18Н15М3Т
      • 3Т - сталь 08Х17Н153Т
      • Т - титановый сплав ВТ-1
        (другие материалы записываются заказчиком полностью после согласования с изготовителем).
