РАТАР-02У Терморегулятор со встроенным реле контроля уровня

Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.



  • Информация
  • Документация
  • Смотрите также
  • Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).

    При помощи Ратар-02У можно с успехом реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор и т.д.

    Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов:

    • докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя;
    • поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.

    В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами.

    Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.+

    Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.

    Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.

    Особенности:

    • Два прибора в одном: терморегулятор и реле контроля уровня
    • Одновременное поддержание температуры и заданного уровня жидкости
    • Ток нагрузки до 16 А
    • Возможность задания типа входа: 50М, 100П, Pt100
    • Возможность управления нагревателем и холодильником
    • Высокая точность измерения и поддержания температуры
    • Постоянное и переменное напряжение питания в широком диапазоне
    • Блокировка нагрева при отсутствии жидкости
    • Возможность настройки под любую проводящую жидкость
    • Функция защиты от волн

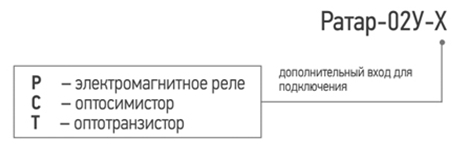

    Обозначение при заказе:

    Диапазон регулирования температуры (задания уставки) ТСМ.50М – от -50 до +200°С
    ТСП.100П и ТСП. Pt100 – от -200 до +650°С
    Диапазон напряжения питания 85…250 В перемен. тока, (50±1) ГЦ или
    120...250 В постоянного тока
    Разрешающая способность измерения температуры: – 1,0°С в диапазоне от -200 до -100°С
    – 0,1°С в диапазоне от -99,9 до +650,0°С
    Разрешающая способность задания уставки 0,1°С
    Диапазон задания температурного гистерезиса (∆)от 0°С до – не более: –125°С для ТСМ.50М
    –400°С для ТСП.100П и ТСП. Pt100
    *но не более (Туст – Тд),где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры
    Разрешающая способность задания гистерезиса: - 0,1°С в диапазоне от 0 до +5°С
    -1,0°С в диапазоне от +5 до +400°С
    Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика) не более ±0,15% от измеряемой величины
    Количество выходных устройств 2
    Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев» от 0 до 60 с.
    Диапазон задания времени задержки включения/отключения выходного устройства «Насос» от 0 до 15 с.
    Максимальное напряжение на входных электродах датчиков уровня 3 В
    Ток в датчиках уровня не более 0,1 мА
    Защита входов датчиков уровня от высокого напряжения не менее 300 В
    Средняя наработка на отказ не менее 30000 ч
    Средний срок службы 5 лет
    Потребляемая мощность не более 1,5 ВА
    Габаритные размеры корпуса 72х88х54 мм
    Масса не более 0,20 кг

    Максимальный ток, коммутируемый выходными устройствами

    Тип выходного устройства Максимальный ток нагрузки
    электромагнитное реле – 8,0 А при 220 В 50Гц и cosφ = 0,4
    – 16,0 А при 220 В 50Гц и cosφ= 1,0
    оптосимистор 200 мА при 220 В 50 Гц
    оптотранзистор 50 мА при выходном напряжении от 5,5 до –6,5 В

    Применение:

    Области применения терморегулятора Ратар-02У:

    • производство парогенераторов, отопительных и водогрейных котлов, фитобочек;
    • мелкое производство пива, кисломолочной продукции и т.д.;
    • фермерские хозяйства (для поддержания уровня и температуры воды);
    • дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).
