ДУ, ДП Кондуктометрические датчики уровня и протечки

Раздел:

Линейка датчиков уровня включает кондуктометрические датчики уровня и протечки, принцип работы которых основан на измерении сопротивления между электродами, или между электродом и электропроводной стенкой резервуара.

Информация
Документация
Смотрите также

Кондуктометрические датчики уровня используются для поддержания уровня, сигнализации о понижении, превышении уровня. Датчики протечки применяются для сигнализации о появлении протечки. Датчики применяются только с электропроводящими жидкостями.

Кондуктометрические датчики уровня используются для контроля уровня воды, кваса, пива, молока и др. жидкостей, имеющих конечное сопротивление не более величины, указываемой в приборе, работающем с датчиком уровня.

Кондуктометрические датчики уровня ДУ используются вместе с приборами контроля уровня, а также могут использоваться с электронными терморегуляторами, имеющими соответствующий вход, и с приборами других изготовителей.

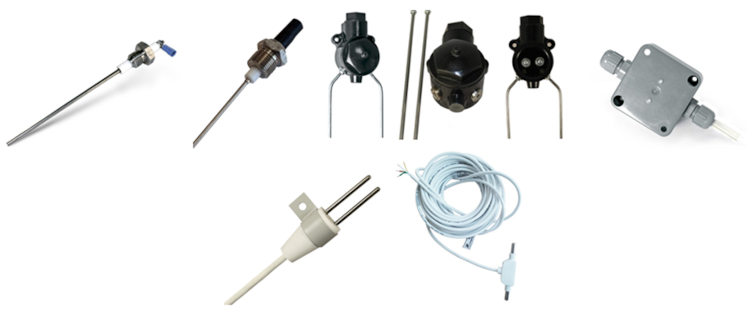

Представляем следующие кондуктометрические датчики уровня и протечки:

Датчик уровня одноэлектродный кондуктометрический негерметичный ДУ-1Н
Датчик уровня одноэлектродный кондуктометрический герметичный ДУ-1Г
Кондуктометрический датчик уровня - протечки двухэлектродный ДУ-2Кл
Кондуктометрический датчик уровня - протечки трехэлектродный ДУ-3П
Датчик протечки кондуктометрический ДП-1
Датчик протечки и температуры ДП-2

Подробнее:

Датчик уровня одноэлектродный кондуктометрический негерметичный ДУ-1Н

Кондуктометрические одноэлектродные датчики уровня ДУ-1Н предназначены для контроля уровня электропроводной жидкости в резервуарах открытого и закрытого типа.

Температура эксплуатации: -50…+200°С

Датчики уровня ДУ-1Н изготовлены из пищевой нержавеющей стали 12Х18Н10Т. В качестве изолятора используется фторопласт. Датчики снабжены несменным электродом диаметром 3 мм и длиной, указываемой при заказе. Датчики нельзя использовать для контроля уровня жидкости, находящейся под давлением.

Технические характеристики:

Материал корпуса и электрода	12Х18Н10Т
Материал изолятора	фторопласт
Температура эксплуатации	-50…+200 °С
Резьба	М12х1,5
Диаметр электрода	3 мм
Длина электрода	500, 1000, 2000 мм

Применение:

Кондуктометрические датчики уровня жидкости ДУ-1Н используются для контроля уровня жидкости в резервуарах открытого и закрытого типа, например, для измерения и контроля уровня воды, кваса, пива, молока и др. электропроводных жидкостей.

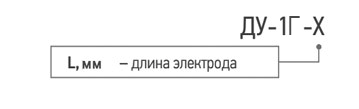

Датчик уровня одноэлектродный кондуктометрический герметичный ДУ-1Г

Кондуктометрические одноэлектродные датчики уровня ДУ-1Г предназначены для контроля уровня электропроводной жидкости в резервуарах открытого и закрытого типа, в том числе находящихся под давлением.

Температура эксплуатации: -50…+200°С
Рабочее давление: до 16 Атм

Датчики уровня ДУ-1Г изготовлены из пищевой нержавеющей стали 12Х18Н10Т. В качестве изолятора используется фторопласт. Датчики снабжены сменными электродами диаметром 3 мм и длиной, указываемой при заказе.

Технические характеристики:

Материал корпуса и электрода:	12Х18Н10Т
Материал изолятора:	фторопласт
Температура эксплуатации:	-50…+200 °С
Резьба:	М20х1,5
Диаметр электрода:	3 мм
Длина электрода:	500; 1000; 2000 мм

Применение:

Кондуктометрические датчики уровня жидкости ДУ-1Г используются для контроля уровня жидкости в резервуарах открытого и закрытого типа, в том числе находящихся под давлением. Например, для измерения и контроля уровня воды, кваса, пива, молока и др. электропроводных жидкостей.

Электрод к датчику уровня ДУ-1Г

Материал: сталь нержавеющая 12Х18Н10Т.
Диаметр: 3 мм.
Присоединительная резьба: М3.
Длина: 500, 1000, 2000 мм.

Кондуктометрический датчик уровня - протечки двухэлектродный ДУ-2Кл

Кондуктометрический датчик уровня ДУ-2Кл может применяться для сигнализации уровня в неметаллических емкостях, когда применение одного одноэлектродного датчика невозможно, а двух одноэлектродных датчиков - нецелесообразно.

Датчик уровня ДУ-2Кл с электродами равной длины может применяться для контроля за протечкой воды.

Кондуктометрический датчик ДУ-2Кл обеспечивает его надёжный простой монтаж на стене контролируемого резервуара (помещения), герметичность места подключения к нему внешнего кабеля. Корпус кондуктометрического датчика уровня и электроды с контрирующими гайками поставляются отдельно.

Подготовка к работе заключается в подсоединении к кондуктометрическому датчику уровня внешнего кабеля, присоединению к корпусу датчика электродов, подгибке электродов, обрезке электродов на нужную длину. Подгибку необходимо осуществлять при помощи инструмента, зажимая место соединения электрода с корпусом, чтобы не повредить корпус.

Особенности:

удобное крепление к стенке резервуара (стене помещения),
герметичный корпус, надёжная защита соединений,
возможность использования как двухэлектродного датчика уровня, так и как датчика протечки.

Технические характеристики:

Длина электродов	0,3; 0,5; 1,0; 2,0 м
Количество электродов	2
Расстояние между электродами	не менее 40 мм
Материал корпуса	пластмасса
Материал электродов	сталь нержавеющая 12Х18Н10Т
Диаметр электродов	3 мм
Крепление электродов	резьбовое М3
Температура эксплуатации	-50…+100⁰С*
Гарантийный срок эксплуатации	24 месяца

* ограничивается типом применяемого внешнего присоединительного кабеля

Применение:

Кондуктометрический датчик уровня-протечки двухэлектродный ДУ-2Кл используется для контроля уровня воды, кваса, пива, молока и др. жидкостей, имеющих конечное сопротивление не более величины, указываемой в приборе, работающем сдатчиком уровня. Также кондуктометрический датчик уровня ДУ-2Кл используется для контроля протечки воды.

Кондуктометрический датчик уровня - протечки трехэлектродный ДУ-3П

Кондуктометрический датчик уровня жидкости и протечки воды ДУ-3П изготовлен на основе специального кабеля – плоского шлейфа с тремя жилами из нержавеющей проволоки и изоляцией из силиконовой резины. На одном конце кабеля имеется прямоугольный герметичный корпус с клеммами и гермовводом для подключения датчика к прибору. Длина шлейфа может быть до 100 м.

Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи имеющихся крепёжных отверстий на верхней крышке резервуара, размотать шлейф и вытянуть его по высоте резервуара одним из следующих способов:

повесить на общую (самую длинную) жилу шлейфа груз,
закрепить общую жилу к дну резервуара,
расположить шлейф внутри изоляционной трубки, например полипропиленовой, полиэтиленовой, фторопластовой.

Перед вытягиванием шлейфа необходимо обрезать две жилы кабеля на заданной высоте и зачистить их от изоляции на длине 10…20 мм от конца.

Для контроля протечки воды в помещении необходимо провести монтаж кабеля по полу, закрепляя его через каждые 1…2 м. Затем необходимо срезать изоляцию с жил кабеля там, где наиболее вероятно появление протечки.

Особенности:

простая установка,
возможность контроля уровня в резервуарах большой высоты,
возможность контроля протечки в помещениях большой площади и переменной высоты,
поддержание заданного уровня,
сигнализация о превышении, понижении уровня электропроводящей жидкости.

Технические характеристики:

Длина шлейфа любая до 100 м
Количество электродов (жил) в шлейфе: 3
Диаметр электродов: 1,0 мм
Материал электродов: сталь 12Х18Н10Т
Материал изоляции: силиконовая резина
Температура эксплуатации: -50…+200⁰С
Сопротивление жилы: 1 Ом/м
Гарантийный срок эксплуатации: 24 месяца

Датчик протечки кондуктометрический ДП-1

Датчик протечки ДП-1 имеет два электрода заданной длины из нержавеющей стали, корпус из литой резины, кабель для подключения к внешним устройствам и кронштейн для крепления.

При касании электродов датчика протечки электропроводной жидкости, электрическое сопротивление между электродами резко уменьшается, что служит сигналом для внешнего устройства о наличии жидкости.

Датчик протечки ДП-1 предназначен для контроля за наличием воды или другой электропроводной жидкости.

Технические характеристики:

Наименование	Значение
Материал корпуса	резина
Материал электродов	сталь нерж 12Х18
Длина электродов, мм	30
Диаметр электродов, мм	3
Расстояние между электродами, мм	10
Марка кабеля	ШВВП 2*0,5
Длина кабеля, м	1,0 ; 2,0 ; 4,0
Максимальная рабочая температура, ⁰С	80

Применение:

Датчик протечки может применяться с любыми устройствами, имеющими соответствующий вход, например вход для подключения кондуктометрического датчика.

Перед применением датчика совместно с внешним устройством для контроля протечки какой-либо жидкости необходимо убедиться, что сопротивление между электродами датчика при их касании контролируемой жидкости достаточно для срабатывания внешнего устройства.

Датчик протечки и температуры ДП-2

Датчик протечки и температуры ДП-2 состоит из двух электродов из нержавеющей стали, разнесенных друг от друга для уменьшения вероятности ложных срабатываний. В один из электродов встроен платиновый термопреобразователь с НСХ Pt100, Pt500 или Pt1000, подключенный по 2-х проводной схеме. Датчик позволяет контролировать не только наличие протечки электропроводящей жидкости, но и температуру, что очень важно в некоторых областях, например для контроля протечки горячей воды на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.

Контроль протечки и температуры жидкости

Схема подключения по цвету жил кабеля:

жёлтый — термопреобразователь,
зелёный — термопреобразователь,
белый — электрод 1,
коричневый — электрод 2.

Технические характеристики:

Наименование	Значение
Материал корпуса	силиконовая резина
Материал электродов	сталь нерж. 12Х1810Т
Длина электродов, мм	30
Диаметр электродов, мм	5
Расстояние между электродами, мм	10
Марка кабеля	КСПВГ 4*0,12
Длина кабеля, м	1,0 ; 2,0 ; 4,0; 6,0 (для Pt100 - не более 2,0 м)
Диапазон рабочей температуры, ⁰С	-50…+70 до +90 кратковременно
НСХ термопреобразователя	Pt100, Pt500, Pt1000
Класс точности термопреобразователя	В
Степень защиты	IP67

Применение:

Контроль протечки горячей воды кондуктометрическим методом и по температуре на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.
