Во многих технологических процессах требуется контроль уровня различных жидкостей. Для решения этой задачи мы предлагаем контроллеры уровня, а также поплавковые датчики, которые могут использоваться как для работы с контроллерами, так и для управления исполнительными механизмами напрямую.

Информация
Документация
Смотрите также

Контроллеры и датчики уровня могут применяться для решения следующих задач:

поддержание уровня жидкости в заданных пределах;
управление насосами, заполняющими накопительные или напорные резервуары, химические реакторы и т. п.;
управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей;
защита от сухого хода насосов, ТЭНов и аварийное отключение приборов, работа которых недопустима без воды (отопительных электрокотлов, водонагревателей и пр.);
предотвращение переливов и загрязнения окружающей среды;
контроль уровня жидкости в транспортных средствах — контроль объема топлива в тяжелой технике (грузовиках, экскаваторах, тепловозах).

Контроллеры уровня предназначены для регулирования уровня жидких и сыпучих сред в различного рода баках, резервуарах, скважинах. Также они применяются для автоматического наполнения или осушения резервуара, бака, приямка и т. д.

Преимущества контроллеров уровня:

возможность подключения датчиков уровня различных типов;
более мощные (по сравнению с поплавковыми датчиками) исполнительные реле;
возможность задания чувствительности измерительных входов;
4 типовых алгоритма работы и возможность ручного управления исполнительными механизмами (ОРДИНАР-Щ);
возможность использования в качестве датчиков уровня:
- кондуктометрических зондов;
- датчиков типа «сухой контакт» (например, поплавковых);
- бесконтактных датчиков n-p-n или p-n-p типа (ОРДИНАР-Щ).

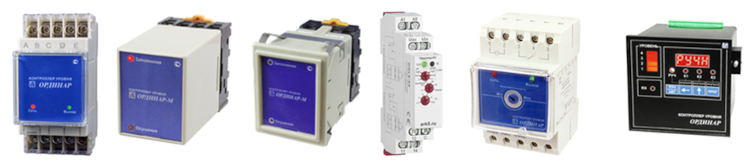

Модификации контроллеров уровня ОРДИНАР:

Контроллер уровня ОРДИНАР-Д5
Контроллер уровня ОРДИНАР-М
Контроллер уровня Ординар-D1
Контроллер уровня Ординар-D4
Контроллер уровня Ординар-Щ

Подробнее:

Контроллер уровня ОРДИНАР-Д5

Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д., защиты насоса от «сухого хода», управления системой «бак-скважина».

Особенности:

Максимальное количество контролируемых уровней: 2+2
Входные сигналы: кондуктометрические или поплавковые датчики
5 входов для датчиков уровня
5 алгоритма работы
Контакты: НО+НЗ
Коммутационная способность: ~17 А, 250 В
Светодиодная индикация состояния реле
Монтаж: на DIN-рейку

Технические характеристики:

Параметр	Значение
Максимальное количество контролируемых уровней	2+2
Количество входов	5
Входные сигналы	Кондуктометрические или поплавковые датчики
Питание	~220 В, 50 Гц
Реле	НО+НЗ ~17 А, 250 В
Условия эксплуатации	−10...+50°С, < 90%RH
Монтаж	на DIN-рейку
Габаритные размеры	102×50×73 мм
Вес	177 г

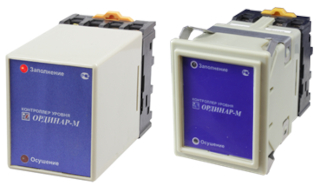

Контроллер уровня ОРДИНАР-М

Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического заполнения или осушения резервуара, бака, приямка и т. д.

Особенности:

Максимальное количество контролируемых уровней: 2
Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт»
Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле
Светодиодная индикация состояния реле
Колодка PF083A в комплекте
Монтаж: на DIN-рейку или щитовой (с помощью крепежа КМЩ-54)

Технические характеристики:

Параметр	Значение
Входные сигналы	Кондуктометрические зонды, датчик типа «сухой контакт»
Управляющий выход	Базовое исполнение: реле ~5 А, 250 В Опционально возможное исполнение: SSR – управление твердотельным реле =40 мА, 12 В (ARC-SSR-...DA и ARC-3SSR-...DA)
Питание	~220 В ± 10%, 50/60 Гц
Защита	IP40
Монтаж	на DIN-рейку или щитовой (с помощью крепежа КМЩ-54)
Габаритные размеры	58×37×27 мм
Вес	144 г

Контроллер уровня Ординар-D1

Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях.

Максимальное количество контролируемых уровней: 2
Регулируемое время задержки: 0,1...10 с
Выходной сигнал: реле ~10 А, 250 В
Чувствительность: 5...100 кОм
Регулятор чувствительности
Светодиодные индикаторы питания и состояния реле
Монтаж: на DIN-рейку, стандарт 1S

Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д., защиты насоса от «сухого хода».

Особенности:

Контроль по одному или двум уровням
Управление наполнением или осушением резервуара
Гальванически развязанное питание ≅24...240 В

Технические характеристики:

Параметры	Значение
Количество контролируемых уровней	1 или 2
Диапазон чувствительности	5…100 кОм
Напряжение на электродах	≤ ~5 В
Ток на датчике	≤ 0,1 мА
Время отклика	≤ 400 мс
Диапазон времени задержки	0,1…10 с
Задержка времени после подачи питания	1,5 с
Погрешность задания времени	±5%
Питание	≅24...240 В
Реле	~10 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁶ циклов
Защита	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	На DIN-рейку, стандарт 1S
Габаритные размеры	90×18×64 мм
Вес	81 г

Контроллер уровня Ординар-D4

Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического осушения резервуара, бака, приямка и т. д.

Максимальное количество контролируемых уровней: 2
Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт»
Выходной сигнал: реле ~5 А, 250 В
Чувствительность: 5...50 кОм
Регулятор чувствительности
Светодиодная индикация состояния реле
Монтаж: на DIN-рейку

Предназначен для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического осушения резервуара, бака, приямка и т. д.

Технические характеристики:

Параметр		Значение
Входные сигналы		Кондуктометрические зонды, датчик типа «сухой контакт»
Выходные сигналы		Реле ~5 А, 250 В
Чувствительность		5…50 кОм
Питание		~220 В ± 10%, 50/60 Гц
Условия эксплуатации	Температура	−5…+50°С
Условия эксплуатации	Влажность	≤ 80%RH
Монтаж		на DIN-рейку
Габаритные размеры		85×55×66 мм

Контроллер уровня Ординар-Щ

Прибор для контроля уровня жидких и сыпучих сред в различного рода баках, резервуарах, скважинах. Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д.

Максимальное количество контролируемых уровней: 4
Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт», бесконтактные датчики типа NPN, бесконтактные датчики типа PNP (опция)
Выходные сигналы: реле, драйвер оптосимистора, оптотранзистор с открытым коллектором
4 алгоритма работы и ручной режим управления
Встроенный источник питания: =12 В
Интерфейсы: RS-485 (опция): Modbus-RTU, OPC-сервер
Монтаж: в щит

Особенности:

Выбор режима работы и изменение параметров происходит из меню, отсутствует необходимость в демонтаже прибора при настройке
Прибор имеет световую индикацию состояния входов, состояния выходов, активности интерфейса RS-485
Вход датчиков уровня и интерфейс RS-485 гальванически изолированы от питающей сети

Технические характеристики:

Параметр	Значение
Входные сигналы	Кондуктометрические зонды, датчик типа «сухой контакт», бесконтактные датчики типа NPN, бесконтактные датчики типа PNP (опция)
Выходные сигналы	Реле ~8 А, 220 В/=10 А, 28 В, драйвер оптосимистора ~50 мА, 220 В, оптотранзистор с открытым коллектором =200 мА, 50 В
Потребляемая мощность	10 Вт
Питание	~96…245 В, 50…60 Гц
Условия эксплуатации	+5…+50°С 45…80%RH
Габаритные размеры, размеры врезного отверстия	96×96×105 мм 92×92 мм

Прибор может работать в трех основных режимах:

Автоматический режим;
Ручной режим;
Режим программирования.

Технические характеристики
