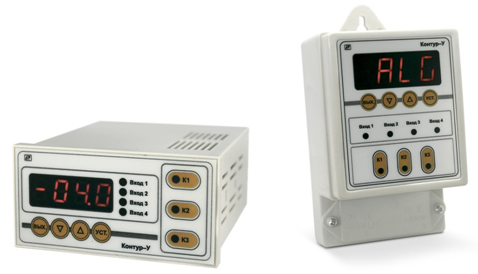

Контур-У Контроллер уровня универсальный

Раздел:

Контроллер уровня универсальный Контур-У предназначен для автоматического заполнения или осушения резервуара, сигнализации превышения уровня, измерения уровня, управления насосами по выбранному алгоритму.

Информация
Документация
Смотрите также

Контроллер уровня обеспечивает работу в автоматическом режиме по одному из 14 встроенных алгоритмов или в ручном режиме, от встроенных кнопок ручного управления на передней панели. В качестве входных датчиков могут использоваться: кондуктометрические датчики, активные датчики с выходными ключами npn типа («открытый коллектор»), механические контактные устройства («сухие контакты»), датчики с токовым выходом 0…5 , 0…20 или 4…20 мА.

Для управления насосами и другим оборудованием контроллер оснащен тремя встроенными электромагнитными реле.

Необходимый алгоритм задается кнопками на передней панели. Теперь не нужно покупать различные модификации прибора, не нужно уметь задавать необходимый алгоритм с ПК при помощи специального кабеля. Достаточно просто набрать необходимы код на панели прибора.

Настройка прибора на необходимый уровень электропроводимости жидкости задается с передней панели. Не нужно вскрывать корпус и менять перемычки.

Контроллер уровня Контур-У снабжен четырехразрядным светодиодным индикатором, что позволило значительно упростить процедуру программирования и задания уставок.

При использовании с датчиками уровня, имеющими унифицированный токовый выходной сигнал, контроллер может выполнять функции измерения уровня в % от степени заполнения (осушения).

Используемые в контроллере комплектующие изделия позволили расширить температурный диапазон до минус 40°С.

Технические характеристики:

Номинальное напряжение питания	220 В (50 Гц)
Допустимые отклонения напряжения питания от номинального значения	+10%...-15%
Потребляемая мощность	не более 4 ВА
Количество встроенных алгоритмов работы	14
Количество входов	4
Напряжение встроенного в контроллер источника питания активных датчиков	12±1 В (50 мА макс.)
Количество выходных реле	3
Допустимая нагрузка на контакты реле	10 А при напряжении 220 В и cos ϕ>0,6
Защита входов от высокого напряжения, не менее	230 В переменного тока
Диапазон задания временных уставок	1 сек … 99 суток
Сопротивление жидкости, не более	400 кОм
Средняя наработка на отказ	6000 ч.
Температура эксплуатации	-40…+55°С
Габаритные размеры:	Щ1:111х96х48 мм Н2: 128х82х63,5 мм
Масса	не более 0,7 кг

Контроллер уровня универсальный КОНТУР-У предназначен для:

автоматического заполнения или осушения резервуара;
сигнализации уровня;
измерения уровня;
измерения уровня в % от степени заполнения резервуара;
управления насосами по выбранному алгоритму.

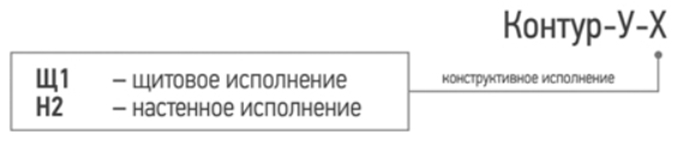

Обозначение при заказе:
