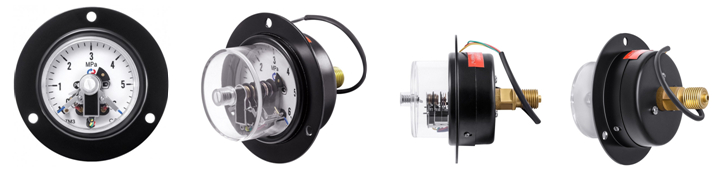

Манометры осевые с передним фланцем и электроконтактной приставкой Тип ТМ (ТВ, ТМВ), серия 10

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

  Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

  Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

  Манометры ТМ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-310.05	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / M12×1,5	осевое
  			0…16 / 25

  Вакуумметры ТВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТВ-310.05	63	2,5	−0,1…0	G¼ / M12×1,5	осевое

  Мановакуумметры ТМВ серии 10

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-310.05	63	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ или M12×1,5	осевое

  Карта заказа

  Тип	манометр	ТМ
  	вакуумметр	ТВ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	63	3
  Материал корпуса	сталь	1
  Материал штуцера и чувствительного элемента	медный сплав	0
  Присоединение (расположение штуцера)	осевое с передним фланцем	ТКП
  Гидрозаполнение	нет	0
  Электроконтактная приставка	Исполнение V	5
  Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25
  	ТВ	−0,1…0
  	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения		G¼; M12×1,5
  Класс точности		2,5

  Пример обозначения:
  ТМ − 3 1 0 ТКП. 05 (0−6 МПа) G¼. 2,5

• Технические характеристики
