Серия PJ Промышленные источники питания открытого типа

Раздел:

Промышленные источники питания PJ отличаются от прочих низким пусковым током и током утечки. Несмотря на то, что серия PJ предлагает источники питания открытого типа, специальное покрытие гарантирует защиту от пыли и химических загрязнителей.

Информация
Документация
Смотрите также

Временно недоступны для заказа

Использование разъемов и конденсаторов ведущих японских производителей обеспечивает высокую надежность источников питания серии PJ. Специально для работы в тяжелых эксплуатационных условиях источники питания открытого типа серии PJ компонуются различными металлическими корпусами, крышками и кожухами.

Основные характеристики:

Низкий пусковой ток / низкий ток утечки
Высокая эффективность и коэффициент нагрузки для сохранения энергии
Конформное покрытие печатной платы для защиты от химического и пылевого загрязнения
Синусоидальный ток соответствует стандарту IEC/EN 61000-3-2, Класс A
Долговечные конденсаторы
Универсальное входное напряжение (AC)
Защита от перегрузки
Защита от перенапряжения
Тепловая защита
Защита от короткого замыкания
Функция удаленного вкл./выкл. для моделей выше 100Вт
Соответствие стандартам: CB, CE, TUV, IEC/EN/UL, RoHS
Вибро- и ударопрочность по стандарту IEC60068-2-6
Сертифицированная ЭМС согласно стандарту: в соответствии с EN 55011 для работы в промышленном, научном и медицинском радиооборудовании; в соответствии с EN 55022 для работы в радиооборудовании информационных технологий
Срок эксплуатации не менее 10 лет

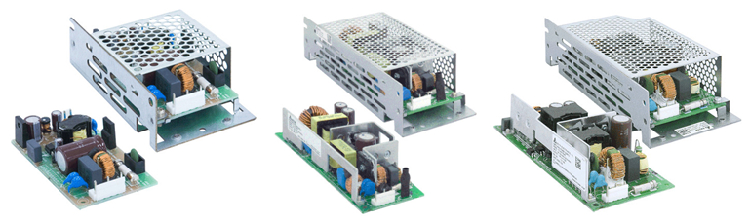

Возможные конфигурации:
	Закрытый (Enclosed)
	С кожухом и монтажным основанием (L Frame)
	Без корпуса (bareboard)

Спецификации:

Входное напряжение: 1-фазовое, 85-264Vac
Входной ток: < 0.35A @ 100Vac, < 0.20A @ 200Vac
Ток утечки: < 0.2mA @ 240Vac
Номинальное выходное напряжение 5/12/24/48В постоянного тока
Номинальная выходная мощность: 15 ~ 150 Вт
Гальваническая изоляция:
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
Предназначены для эксплуатации при температуре воздуха от -10 °С до +70 °С и влажности < 90% (без конденсата)
Среднее время безотказной работы более 200,000 часов

Модельный ряд:

PJ-12V100WBNA Блок питания 85~264 В AC, 12В DC, P вых макс = 102Вт (8,5А), бескорпусное исполнение
PJ-12V100WCNA Блок питания 85~264 В AC, 12В DC, P вых макс = 102Вт (8,5А), закрытое исполнение
PJ-12V100WLNA Блок питания 85~264 В AC, 12В DC, P вых макс = 102Вт (8,5А), исполнение с кожухом и монтажным основанием
PJ-12V150WBNA Блок питания 85~264 В AC, 12В DC, P вых макс = 150Вт (12,5А), бескорпусное исполнение
PJ-12V150WCNA Блок питания 85~264 В AC, 12В DC, P вых макс = 150Вт (12,5А), закрытое исполнение
PJ-12V150WLNA Блок питания 85~264 В AC, 12В DC, P вых макс = 150Вт (12,5А), исполнение с кожухом и монтажным основанием
PJ-12V15WCNA Блок питания 85~264 В AC, 12В DC, P вых макс = 15Вт (1,25А), закрытое исполнение
PJ-12V15WLNA Блок питания 85~264 В AC, 12В DC, P вых макс = 15Вт (1,25А), исполнение с кожухом и монтажным основанием
PJ-12V15WBNA Блок питания 85~264 В AC, 12В DC, P вых макс = 15Вт (1,25А), бескорпусное исполнение
PJ-12V30WBNA Блок питания 85~264 В AC, 12В DC, P вых макс = 30Вт (2,5А), бескорпусное исполнение
PJ-12V30WCNA Блок питания 85~264 В AC, 12В DC, P вых макс = 30Вт (2,5А), закрытое исполнение
PJ-12V30WLNA Блок питания 85~264 В AC, 12В DC, P вых макс = 30Вт (2,5А), исполнение с кожухом и монтажным основанием
PJ-12V50WBNA Блок питания 85~264 В AC, 12В DC, P вых макс = 51,6Вт (4,3А), бескорпусное исполнение
PJ-12V50WCNA Блок питания 85~264 В AC, 12В DC, P вых макс = 51,6Вт (4,3А), закрытое исполнение
PJ-12V50WLNA Блок питания 85~264 В AC, 12В DC, P вых макс = 51,6Вт (4,3А), исполнение с кожухом и монтажным основанием
PJ-24V100WBNA Блок питания 85~264 В AC, 24В DC, P вых макс = 103,2Вт (4,3А), бескорпусное исполнение
PJ-24V100WCNA Блок питания 85~264 В AC, 24В DC, P вых макс = 103,2Вт (4,3А), закрытое исполнение
PJ-24V100WLNA Блок питания 85~264 В AC, 24В DC, P вых макс = 103,2Вт (4,3А), исполнение с кожухом и монтажным основанием
PJ-24V150WBNA Блок питания 85~264 В AC, 24В DC, P вых макс = 150Вт (6,3А), бескорпусное исполнение
PJ-24V150WCNA Блок питания 85~264 В AC, 24В DC, P вых макс = 150Вт (6,3А), закрытое исполнение
PJ-24V150WLNA Блок питания 85~264 В AC, 24В DC, P вых макс = 150Вт (6,3А), исполнение с кожухом и монтажным основанием
PJ-24V30WBNA Блок питания 85~264 В AC, 24В DC, P вых макс = 31,2Вт (1,3А), бескорпусное исполнение
PJ-24V30WCNA Блок питания 85~264 В AC, 24В DC, P вых макс = 31,2Вт (1,3А), закрытое исполнение
PJ-24V30WLNA Блок питания 85~264 В AC, 24В DC, P вых макс = 31,2Вт (1,3А), исполнение с кожухом и монтажным основанием
PJ-24V50WBNA Блок питания 85~264 В AC, 24В DC, P вых макс = 50,4Вт (2,1А), бескорпусное исполнение
PJ-24V50WLNA Блок питания 85~264 В AC, 24В DC, P вых макс = 50,4Вт (2,1А), исполнение с кожухом и монтажным основанием
PJ-24V50WCNA Блок питания 85~264 В AC, 24В DC, P вых макс = 50,4Вт (2,1А), закрытое исполнение
PJ-48V50WBNA Блок питания 85~264 В AC, 48В DC, P вых макс = 52,8Вт (1,1А), бескорпусное исполнение
PJ-48V50WCNA Блок питания 85~264 В AC, 48В DC, P вых макс = 52,8Вт (1,1А), закрытое исполнение
PJ-48V50WLNA Блок питания 85~264 В AC, 48В DC, P вых макс = 52,8Вт (1,1А), исполнение с кожухом и монтажным основанием
PJ-5V15WBNA Блок питания 85~264 В AC, 5В DC, P вых макс = 15Вт (3А), бескорпусное исполнение
PJ-5V15WCNA Блок питания 85~264 В AC, 5В DC, P вых макс = 15Вт (3А), закрытое исполнение
PJ-5V15WLNA Блок питания 85~264 В AC, 5В DC, P вых макс = 15Вт (3А), исполнение с кожухом и монтажным основанием
PJB-24V100WBNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 103,2Вт (4,3А), буст до 10 сек, бескорпусное исполнение
PJB-24V100WCNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 103,2Вт (4,3А), буст до 10 сек, исполнение с кожухом и монтажным основанием
PJB-24V150WBNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 150Вт (6,3А), буст до 10 сек, бескорпусное исполнение
PJB-24V150WCNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 150Вт (6,3А), буст до 10 сек, исполнение с кожухом и монтажным основанием
PJB-24V240WBNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 240Вт 10А), буст до 10 сек, бескорпусное исполнение
PJB-24V240WCNA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 240Вт (10А), буст до 10 сек, исполнение с кожухом и монтажным основанием
PJT-12V100WBAA Uвх = 1х 85~264 В AC, U вых ном = 12В DC, P вых макс = 100Вт (8,33А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-12V100WBBA Uвх = 1х 85~264 В AC, U вых ном = 12В DC, P вых макс = 100Вт (6,67/8,33А), бескорпусное исполнение, компактный
PJT-12V40WBAA Uвх = 1х 85~264 В AC, U вых ном = 12В DC, P вых макс = 40Вт (3,33А), бескорпусное исполнение, компактный
PJT-12V65WBAA Uвх = 1х 85~264 В AC, U вых ном = 12В DC, P вых макс = 65Вт (5,0А), бескорпусное исполнение, компактный
PJT-15V100WBAA Uвх = 1х 90~264 В AC, U вых ном = 15В DC, P вых макс = 100Вт (6,7А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-15V100WBBA Uвх = 1х 90~264 В AC, U вых ном = 15В DC, P вых макс = 100Вт (6,7А/5,3А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-15V40WBAA Uвх = 1х 90~264 В AC, U вых ном = 15В DC, P вых макс = 40Вт (2,7А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-15V65WBAA Uвх = 1х 90~264 В AC, U вых ном = 15В DC, P вых макс = 65Вт (4,2А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-18V100WBAA Uвх = 1х 90~264 В AC, U вых ном = 18В DC, P вых макс = 100Вт (5,5A), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-18V100WBBA Uвх = 1х 90~264 В AC, U вых ном = 18В DC, P вых макс = 100Вт (5,5A/4,4А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-18V65WBAA Uвх = 1х 90~264 В AC, U вых ном = 18В DC, P вых макс = 65Вт (3,6А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-24V100WBAA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 100Вт (4,17А), бескорпусное исполнение, компактный, с коррекцией коэффициента мощности
PJT-24V100WBBA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 100Вт (3,33/4,17А), бескорпусное исполнение, компактный
PJT-24V40WBAA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 40Вт (1,66А), бескорпусное исполнение, компактный
PJT-24V65WBAA Uвх = 1х 85~264 В AC, U вых ном = 24В DC, P вых макс = 65Вт (2,71А), бескорпусное исполнение, компактный
PJU-13V60WCBA Uвх = 1х 90~264 В AC, U вых ном = 13,8В DC, P вых макс = 60Вт (3,5А), с встроенным DС-UPS (источником бесперебойного питания постоянного тока), закрытое исполнение
PJU-27V60WCBA Uвх = 1х 90~264 В AC, U вых ном =27В DC, P вых макс = 60Вт (1,4А), с встроенным DС-UPS (источником бесперебойного питания постоянного тока), закрытое исполнение

Основные области применения:

Системы скрытого видеонаблюдения
Системы парковки
Моечное оборудование
Измерительное оборудование
Автоматические турникеты / ворота
Литьевые машины
Обдувочные шлюзы / воздушный душ
Регистраторы времени
Терминалы автоматической продажи билетов
