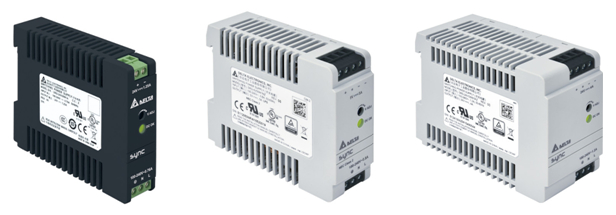

Серия SYNC Ультракомпактные источники питания

Раздел:

Источники (блоки) питания

• Информация
• Документация
• Смотрите также

•

  Временно недоступны для заказа. Предлагаемая замена — серия DRL.

  Основные характеристики:

  • Простой монтаж и подключение
  • Ультракомпактный, удобный в обращении пластиковый корпус с креплением на DIN-рейку
  • Универсальное входное напряжение (AC) без снижения номинальной мощности
  • Защита от перегрузки
  • Защита от перенапряжения
  • Тепловая защита

  Спецификации:

  • Входное напряжение: 1-фазовое, 85-264Vac
  • Входной ток: < 0.80A @ 115Vac, < 0.40A @ 230Vac
  • Ток утечки: < 0. 5mA @ 240Vac
  • Диапазон настройки выходного напряжения: 21.6-26.4 В DC
  • Номинальное выходное напряжение: 24В DC
  • Номинальная мощность: 96Вт
  • Выходной ток: 4.0A
  • Предназначены для эксплуатации при температуре воздуха от -20 ºС до +70 ºС и влажности < 95%
  • КПД >88%
  • Среднее время безотказной работы более 700,000 часов
  • Срок службы 10 лет
  • Соответствие стандартам: NEC Class 2 / Limited Power Source (LPS) / IEC / EN / UL 60950-1 и UL 508 (промышленный стандарт)

  Размеры (Д x Ш x Г): 75 x 21 x 89.5 мм
  Вес: 100гр

  Режим резервирования и параллельная работа с модулем DRR

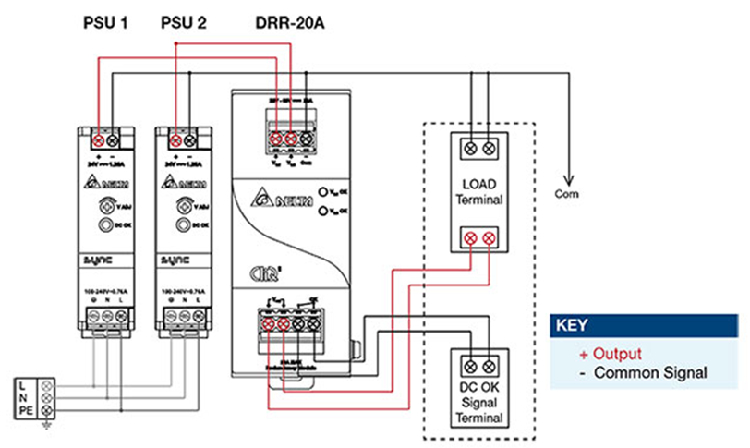

  Режим резервирования осуществляется через модуль DRR. Реализуется путем подключения двух источников питания, как показано на схеме, и источник большей мощности возьмет на себя всю нагрузку. Другой источник будет находиться в резерве.



  DRR модули могут также использоваться для реализации функции параллельной работы в целях повышения выходной мощности (например 2.5А + 2.5А = 5A или 2.5А + 2.5А + 2.5А = 7.5 A) или распределения токов и, следовательно, усиление электропитания и надежности системы. Модуль DRR позволяет получить хорошее распределение токов между несколькими источниками питания.

  Модельный ряд:

  • DRS-5V50W1AR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 5В, I нагрузки макс = 6,00 А, 30Вт, в пластиковом корпусе, с выходом DC OK
  • DRS-12V50W1NR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 12В, I нагрузки макс = 4,00 А, 48Вт, в пластиковом корпусе, NEC 2-ого класса, с выходом DC OK
  • DRS-12V50W1NZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 12В, I нагрузки макс = 4,00 А, 48Вт, в пластиковом корпусе, NEC 2-ого класса, без выхода DC OK
  • DRS-24V100W1AR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 4,00 А, 96Вт, в пластиковом корпусе, с выходом DC OK
  • DRS-24V100W1AZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 4,00 А, 96Вт, в пластиковом корпусе, без выхода DC OK
  • DRS-24V100W1NR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 3,80 А, 91Вт, в пластиковом корпусе, NEC 2-ого класса, с выходом DC OK
  • DRS-24V100W1NZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 4,0 А, 96Вт, в пластиковом корпусе, NEC 2-ого класса
  • DRS-24V30W1AZ Блок питания 1х220В, 24В, 30Вт (1,25А) пластиковый корпус
  • DRS-24V30W1NZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 1,25А, 30Вт, в пластиковом корпусе, NEC 2-ого класса, без выхода DC OK
  • DRS-24V50W1NR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 2,1 А, 50Вт, в пластиковом корпусе, NEC 2-ого класса, с выходом DC OK
  • DRS-24V50W1NZ Блок питания 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 2,1 А, 50Вт, в пластиковом корпусе, NEC 2-ого класса
  • DRS-24V50W1NZ Блок питания 1х220В AC или 120-375В DC, Uвых = 24В, I нагрузки макс = 2,1 А, 50Вт, в пластиковом корпусе, NEC 2-ого класса
  • DRS-5V30W1NZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 5В, I нагрузки макс = 3,00 А, 30Вт, в пластиковом корпусе, NEC 2-ого класса, без выхода DC OK
  • DRS-5V50W1AZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 5В, I нагрузки макс = 6,00 А, 30Вт, в пластиковом корпусе, без выхода DC OK
  • DRS-5V50W1NR Uвх ном = 1х220В AC или 120-375В DC, Uвых = 5В, I нагрузки макс = 5,00 А, 25Вт, в пластиковом корпусе, NEC 2-ого класса, с выходом DC OK
  • DRS-5V50W1NZ Uвх ном = 1х220В AC или 120-375В DC, Uвых = 5В, I нагрузки макс = 5,00 А, 25Вт, в пластиковом корпусе, NEC 2-ого класса, без выхода DC OK

  Основные области применения:

  • Общепромышленное применение
  • Автоматизация процессов
  • IT-системы
  • Автоматические двери
  • Торговые автоматы/фотокабины
  • Банкоматы
