БП240К Блок питания для ПЛК и ответственных применений с интерфейсом Ethernet

Раздел:

Источники (блоки) питания

• Информация
• Документация
• Смотрите также

• Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

  Особенности и преимущества:

  • Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
  • Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
  • Защита от импульсного тока, перенапряжения, коротких замыканий.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).

  Технические характеристики:

  Наименование	Значение
  Выходные параметры
  Номинальное напряжение (Uном)	24 В
  Номинальный ток (Iном)	10 А
  Номинальная мощность (Pном)	240 Вт
  Диапазон подстройки выходного напряжения	22,5…29,0 В
  Допустимое отклонение напряжения, в том числе:
  — нестабильность выходного напряжения от входного напряжения	± 0,7 %
  — нестабильность выходного напряжения от выходного тока	± 2,0 %
  — коэффициент температурной нестабильности	± 0,02 %/°С
  Размах напряжения шума и пульсаций (межпиковое), не более	120 мВ
  Время установления выходного напряжения, не более	2,5 с
  Входные параметры
  Напряжение питания переменного тока	90…264 В
  Частота переменного тока	47…63 Гц
  Напряжение питания постоянного тока	110…370 В
  Номинальный ток потребления, не более	3,25 А
  Пусковой ток, не более	35 А
  КПД при номинальной нагрузке, не менее	90 %
  Защиты
  Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	120…125% от Iном
  Безопасность и ЭМС
  Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2	N2
  Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3	Критерий качества А
  Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013*	Класс А
  Степень защиты по ГОСТ 14254	IP20
  Категория перенапряжения по ГОСТ IEC 61204-7	I
  Степень загрязнения по ГОСТ Р 50030.1	2
  Электрическая прочность изоляции:
  — вход-выход, вход-порт Ethernet	3000 В
  — вход-корпус	1500 В
  — выход-порт Ethernet	1000 В
  Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее	20 МОм
  Ethernet (заводская установка)
  IP-адрес	192.168.1.99
  Маска подсети	255.255.255.0
  IP-адрес шлюза	192.168.1.1
  USB
  Адрес устройства	1
  Протокол для подключения к OwenConfigurator	Owen Auto Detection Protocol
  Окружающая среда
  Рабочий диапазон температур окружающей среды (Tокруж)	-40…+70 °С
  Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более	80 %
  Атмосферное давление	84...106,7 кПа
  Температура хранения и транспортирования	-40…+70 °С
  Прочее
  Срок эксплуатации	10 лет
  Срок гарантийного обслуживания	2 года
  Средняя наработка на отказ	70 000 ч
  Масса, не более	1,25 кг
  Тип автоматического выключателя	10...16 A (характеристика B, C, D или аналогичная)
  * При условии подключения защитного заземления.

  Функциональные возможности:

  • Защита от перегрева (диапазон рабочих температур)
  • Защита по перегрузке типа «ограничение выходного тока»
  • КПД

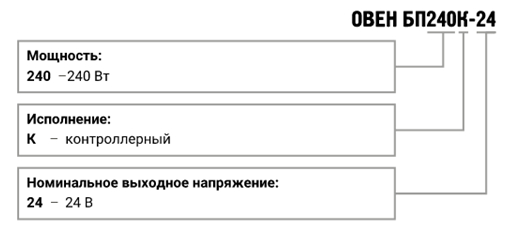

  Модификации:



• Технические характеристики


  Руководство по эксплуатации
