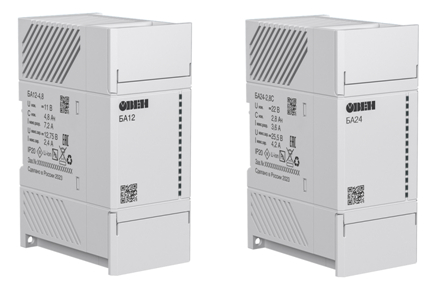

БА12, БА24 Блоки аккумуляторные Li-ion для ИБП

Раздел:

Источники (блоки) питания

• Информация
• Документация
• Смотрите также

•

  БА24-2,8С и БА12-4,8 являются частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с ИБП.

  Особенности и преимущества:

  • Li-Ion технология – высокий уровень удельной ёмкости.
  • Обеспечение резервного питания приборов и устройств автоматизированных систем стабилизированным напряжением 11 В и 22 В при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
  • Контроль и регулирование процесса заряда и разряда встроенных аккумуляторов.
  • Защита прибора от короткого замыкания (КЗ), от глубокого разряда в случае отсутствия напряжения питающей сети, от перезаряда и перегрева. Ограничение по выходному току.
  • Конфигурирование и регулировка напряжения и выходного тока по интерфейсу RS-485 или micro-USB.
  • При использовании шлюза — удаленная диспетчеризация с помощью OwenCloud.

  Технические характеристики:

  Наименование	БА24-2.8С	БА24-2.4		БА12-4.8
  Общие сведения
  Номинальное напряжение постоянного тока(Uном)	22 В			11 В
  Номинальная емкость (Сном)	2,8 А·ч	2,4 А·ч		4,8 А·ч
  Тип аккумуляторных батарей	Li-ion
  Заряд
  Максимальное напряжение, подаваемое от внешнего источника, не более	26 В			13 В
  Мощность внешнего источника питания при рекомендуемом значении тока заряда, не менее	39 Вт	21 Вт		20 Вт
  Напряжение	16,8…25,5 В			8,4…12,75 В
  Максимальный ток заряда*	4,2 А	1,2 А		2,4 А
  Разряд
  Максимальный ток разряда	3,6 А			7,2 А
  Жизненный цикл заряд / разряд
  Циклов, не более	1000
  Защиты
  Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более	60 °С
  Тип защиты по выходному току – отключение выхода: порог отключения	8,4 А	7,2 А		13,0 А
  Тип защиты от глубокого разряда – отключение выхода: порог отключения	16,8…17,0 В			8,4…9,0 В
  Тип защиты от перезаряда – отключение цепи заряда: порог отключения	24,6…25,5 В			12,3…12,75 В
  Тип защиты от КЗ – отключение выхода	Есть
  Безопасность и ЭМС
  Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931	N1
  Степень защиты по ГОСТ 14254	IP20
  Электрическая прочность изоляции (вход/выход – корпус)	500 В
  USB
  Адрес устройства	1
  Протокол для подключения к OwenConfigurator	Owen Auto Detection Protocol
  Дискретный выход
  Напряжение «логического нуля»	0 В
  Напряжение «логической единицы»	3,3 В
  Интерфейс RS-485
  Адрес устройства	1
  Скорость обмена	1200, 2400, 4800, 9600, 19200 бит/с
  Поддерживаемые протоколы	Modbus ASCII, Modbus RTU
  Рабочие условия эксплуатации
  Диапазон температур окружающего воздуха (Токруж):
  - заряд	0...+50 °С		0...+50 °С
  - разряд	-40...+50 °С		-20...+50 °С
  Относительная влажность воздуха	от 30 до 80 % без конденсации влаги
  Атмосферное давление	84…106,7 кПа
  Прочее
  Срок эксплуатации	7 лет
  Срок гарантийного обслуживания	2 года
  Средняя наработка на отказ	50 000 ч
  Габаритные размеры	84×124×52,5 мм
  Масса, не более:
  - без упаковки	0,45 кг
  - в упаковке	0,55 кг

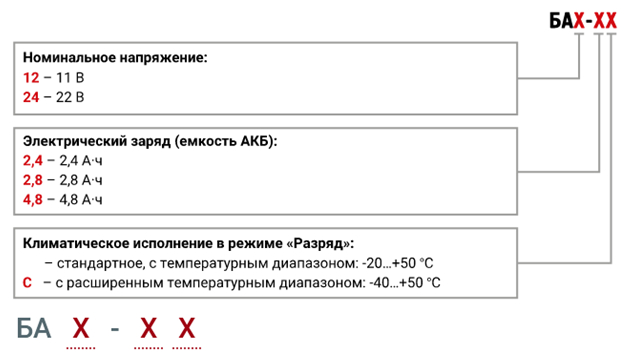

  Модификации:



• Технические характеристики


  Руководство по эксплуатации на БА12
  Руководство по эксплуатации на БА24
