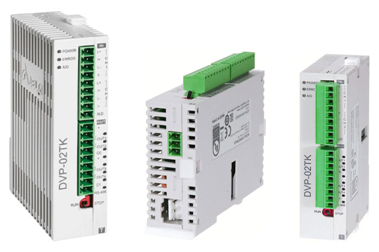

Серия DVP-TK Температурные контроллеры

Серия DVP-TK Температурные контроллеры
Раздел: Delta

Модульные термоконтроллеры DVP.



  • Информация
  • Документация
  • Смотрите также
  • Температурные контроллеры серии DVP02TK-S имеют 2 измерительных канала с возможностью расширения до 18 каналов модулями DVP02TU-S и являются превосходным решением для многоканального измерения и поддержания заданной температуры.

    Модельный ряд:

    • DVP02TKL-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 2 аналог. выхода (0~10 В, 0~20 мA, 4~20 мA)
    • DVP02TKN-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (NPN, транзистор)
    • DVP02TKR-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (реле)

    Среди преимуществ термоконтроллеров DVP02TKx-S:

    • компактность,
    • крепление на стандартную DIN-рейку,
    • модульность конструкции (до 8 модулей расширения),
    • удобство сборки (подключение модулей расширения DVP02TU-S не требует проводов),
    • встроенный многорежимный ПИД-регулятор,
    • удобство настройки с помощью бесплатного ПО,
    • встроенный интерфейс RS-485.
    Основные характеристики:
    Напряжение питания 24 В постоянного тока
    Потребляемая мощность Максимально 2.4 Вт
    Входной сигнал Термопары: J, K, R, S, T, E, N, B, U, L, TXK (L), C, PL II
    Термосопротивления: тип Pt100, JPt100, Pt1000, Ni100, Ni1000, Cu50, Cu100, GNi1000
    Аналоговый: 0~+50мВ, 0~+5 В, 0~+10 В, 0~+20 мA, 4~+20 мA
    Время реакции Аналоговый вход: от 5 мс
    Термопара: 130 мс
    Термосопротивление: 260 мс
    Метод управления ПИД-регулятор
    ПИД-регулятор с программным управлением
    Режим двухконтурного управления
    Двухпозиционный регулятор (ВКЛ/ВЫКЛ) (кроме DVP02TKL-S)
    Ручной режим
    Управляющие выходы R : 4 релейных выхода, - 250 В AC/24 В DC, 2 А (резистивная нагрузка)
    N : 4 транзисторных импульсных выхода (NPN), 0.3 А (резистивная нагрузка)
    L : 2 аналоговых выхода (0 ~ 10 В, 0 ~ 20 мA, 4 ~ 20 мA)
    Функции выходов Управляющий выход,
    сигнальный выход (кроме DVP02TKL-S)
    ретрансляционный режим выхода (только для DVP02TKL-S)
    Функции аварийной сигнализации 13 режимов аварийной сигнализации (кроме DVP02TKL-S)
    Коммуникация по RS-485 MODBUS ASCII/RTU, 9600~115200 бит \ с
    Рабочая температура окружающей среды 0° - +55° С
    Температура хранения -25° - +70° С
    Максимальная высота установки 2000 м. над уровнем моря
    Влажность окружающей среды 5% - 95% относительной влажности (без образования конденсата)

    Основные области применения:

    DVP-TK + модули DVP-TU

    Применение базового модуля DVP-TK совместно с модулями DVP-TU позволяет собрать самостоятельную систему регулирования до 18 каналами температуры.

    • Благодаря наличию RS485 на DVP-TK, к нему можно подключить панель оператора и, используя возможности панели (отображение + макросы), построить полноценную многоканальную систему управления температурой, не используя при этом логический контроллер.
    • Питание и интерфейс физически подводятся только к базовому модулю DVP-TK, что существенно сокращает затраты на монтаж.
  • Руководство по эксплуатации
    Презентация температурных контроллеров
    Презентация модулей регулирования температуры для контроллеров DVP
