Серия DTM Температурные контроллеры

Раздел:

Delta

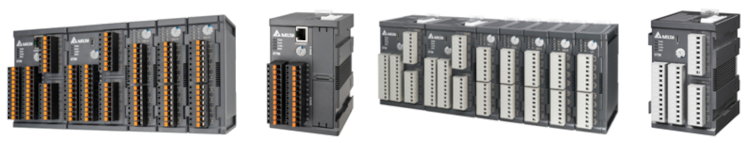

Новая серия модульных многоканальных температурных контроллеров DTM с монтажом на DIN-рейку.

Информация
Документация
Смотрите также

Особенности:

Модульная конструкция - простота подключения
Широкий выбор модулей для различных применений
Сбор данных модулем ЦПУ для большей эффективности обмена данными
Поддержка связи по RS-485 и Ethernet
Многоканальное управление температурой (64 канала в одной сборке / до 1000 каналов по интерфейсам RS-485 или Ethernet)
Полная изоляция между каналами
Гибкая адресация внутренних параметров
Частота дискретизации: 0.1 сек / все 8 каналов
Аварии: 13 режимов аварий (требует установки аппаратных компонентов)

Модельный ряд:

DTM-BDC Кассета на 4 токовых выхода (4 - 20 мА) для термоконтроллеров DTM
DTME04 Термоконтроллер ЦПУ, 4 измерительных универсальных входа, RS485, Ethernet, Modbus, Ethernet/IP, 2 слота под выходы
DTME08 Термоконтроллер ЦПУ, 8 измерительных универсальных входов, RS485, Ethernet, Modbus, Ethernet/IP, 2 слота под выходы
DTMR04 Термоконтроллер ЦПУ, 4 измерительных универсальных входа, RS485, Modbus, 2 слота под выходы
DTMR08 Термоконтроллер ЦПУ, 8 измерительных универсальных входов, RS485, Modbus, 2 слота под выходы
DTMN02-C Термоконтроллер модуль, 2 измерительных универсальных входа, 4 токовых выхода (4 - 20 мА)
DTMN02-L Термоконтроллер модуль, 2 измерительных универсальных входа, 4 потенциальных выхода (0 - 10 В)
DTMN02-R Термоконтроллер модуль, 2 измерительных универсальных входа, 4 релейных выхода (2 А на контакт)
DTMN02-V Термоконтроллер модуль, 2 измерительных универсальных входа, 4 импульсных выхода (транзистор 12 В)
DTMN04 Термоконтроллер модуль, 4 измерительных универсальных входа, 2 слота под выходы
DTMN08 Термоконтроллер модуль, 8 измерительных универсальных входов, 2 слота под выходы
DTM-CT030 Модуль для подключения 8 измерительных трансформаторов тока DT3-CT30A/DT3-CT100A
DTM-DOC Модуль расширения на 8 токовых выходов (4 - 20 мА) для термоконтроллеров DTM
DTM-DOL Модуль расширения на 8 потенциальных выходов (0 - 10 В) для термоконтроллеров DTM
DTM-DOR Модуль расширения на 8 релейных выходов (2 А на контакт) для термоконтроллеров DTM
DTM-DOV Модуль расширения на 8 импульсных выходов (транзистор 12 В) для термоконтроллеров DTM
DTM-BDL Кассета на 4 потенциальных выхода (0 - 10 В) для термоконтроллеров DTM
DTM-BDR Кассета на 4 релейных выхода (2 А на контакт) для термоконтроллеров DTM
DTM-BDV Кассета на 4 импульсных выхода (транзистор 12 В) для термоконтроллеров DTM

Характеристики:

Входной сигнал

Термопара: K, J, T, E, N, R, S, B, L, U, TXK
Термосопротивление: Pt100, JPt100, Ni120, Cu50
Аналоговый: 0 ~ 5 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 50 мВ

Типы выходов

Реле: SPST, макс. номинальная нагрузка: 250 B AC, резистивная нагрузка: 2 A
Импульсное напряжение: DC 12 В ±10%, макс. номинальный выходной ток: 20 мA
Аналоговый ток: 4~20 мA (импеданс нагрузки ≤ 500 Ω)
Аналоговое напряжение: 0~10 В (импеданс нагрузки ≥ 1,000 Ω)

Модули ЦПУ

Модели с RS-485 (DTMR08 / DTMR04)
Модели с Ethernet (DTME08 / DTME04)

Модули расширения:

Модули расширения температурных измерений	Модули расширения выходов	Кассеты
DTMN02/ DTMN04 / DTMN08	DTM-DOх	DTM-BDх
2/4/8 измерительных универсальных входов В зависимости от модели: 4 токовых выхода (4 - 20 мА) 4 потенциальных выхода (0 - 10 В) 4 релейных выхода (2 А на контакт) 4 импульсных выхода (транзистор 12 В) 2 слота под выходы	В зависимости от модели: 8 токовых выходов (4 - 20 мА) 8 потенциальных выходов (0 - 10 В) 8 релейных выходов (2 А на контакт) 8 импульсных выходов (транзистор 12 В) Модуль для подключения 8 измерительных трансформаторов тока DT3-CT30A/DT3-CT100A	В зависимости от модели: 4 токовых выхода (4 - 20 мА) 4 потенциальных выхода (0 - 10 В) 4 релейных выхода (2 А на контакт) 4 импульсных выхода (транзистор 12 В)

Современный конфигуратор DTM Soft

Позволяет сгруппировать нужные параметры термоконтроллера в блок последовательных коммуникационных адресов, что существенно ускоряет обмен, так как параметры могут читаться одним коммуникационным запросом.

Основные области применения:

Высокоскоростная машина для бумажных стаканчиков (Эффективно подавляет превышение загрузки, функция запрета нагрева при пуске, гарантирует точность контроля температуры)
Вакуумная формовочная машина (Снижение сложности обслуживания оборудования)
Экструзионная машина для пластика с водяным охлаждением (независимая работа с двумя ПИД-регуляторами, отличный отклик на водяное охлаждение)

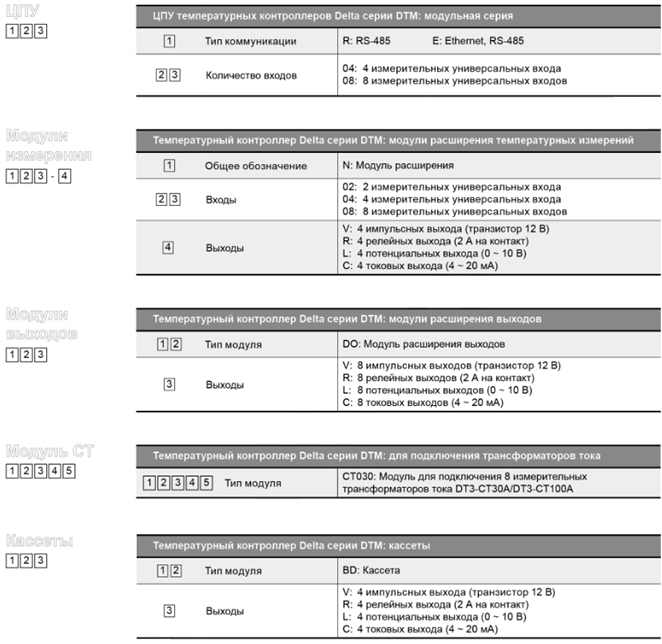

Информация для заказа:
