Серия DT3 Температурные контроллеры

Раздел:

DT3 — Новое поколение температурных контроллеров.

Информация
Документация
Смотрите также

Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.

Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100), опционально медное термосопротивление (Cu50), аналоговый: 0 ... 5 В, 0 ... 10 В, 0 ... 20 мА, 4 ... 20 мА, 0 ... 50 мВ
Управляющий выход: реле, импульсное напряжение, ток 4...20мА
Режимы управления: ПИД-управление, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
Функция автонастройки
Управление нагревом или охлаждением
3 alarm-выхода с 19 режимами сигнализации
Порт RS485 (опция)

Модельный ряд:

T320VA-V200 48x48мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT320CA 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC
DT320CA-0200 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DT320CA-R200 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT320CA-R211 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT320CA-R220 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320CA-V200 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT320CD-0200 48x48мм, аналоговый выход (4…20мА), питание 24В DC; RS-485
DT320LA 48x48мм, аналоговый выход (0...10В), питание 80-260В AC
DT320LA-0200 48x48мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485
DT320LA-R200 48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT320LA-R211 48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT320LA-R220 48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320LA-V200 48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT320LD-0200 48x48мм, аналоговый выход (0...10В), питание 24В DC; RS-485
DT320RA 48x48мм, релейный выход, питание 80-260В AC
DT320RA-0200 48x48мм, релейный выход, питание 80-260В AC; RS-485
DT320RA-R200 48x48мм, два релейных выхода, питание 80-260В AC; RS-485
DT320RA-R211 48x48мм, два релейных выхода, питание 80-260В AC; RS-485; два сигнальных выхода
DT320RA-R220 48x48мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT320RD-0200 48x48мм, релейный выход, питание 24В DC; RS-485
DT320RD-R200 48x48мм, релейный выход, питание 24В DC; RS-485
DT320VA 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DT320VA-0200 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DT320VA-R200 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT320VA-R211 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT320VA-R220 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320VD-0200 48x48мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485
DT320VD-R200 48x48мм, импульсное напряжение (12В) на выходе, питание 24В DC, второй выход - реле 5A 250 VAC; RS-485
DT330CA 72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; нерасширяемый
DT330CA-0200 72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485; нерасширяемый
DT330LA 72x72мм, аналоговый выход (0...10В), питание 80-260В AC
DT340LA-R211 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT330LA-0200 72x72мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485; нерасширяемый
DT330RA 72x72мм, релейный выход, питание 80-260В AC; нерасширяемый
DT330RA-0200 72x72мм, релейный выход, питание 80-260В AC; RS-485; нерасширяемый
DT330VA 72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DT330VA 72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; нерасширяемый
DT330VA-0200 72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485; нерасширяемый
DT340CA 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC
DT340CA-0200 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DT340CA-R200 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT340CA-R211 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT340CA-R220 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340CA-V200 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT340CA-V211 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; два сигнальных выхода
DT340CA-V220 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT340CD-0200 48x96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485
DT340LA 48x96мм, аналоговый выход (0...10В), питание 80-260В AC
DT340LA-0200 48x96мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485
DT340LA-R200 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT340LA-R220 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340LA-V200 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT340LA-V211 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; два сигнальных выхода
DT340RA 48x96мм, релейный выход, питание 80-260В AC
DT340LA-V220 48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT340LD-0200 48x96мм, аналоговый выход (0...10В), питание 24В DC; RS-485
DT340RA-0200 48x96мм, релейный выход, питание 80-260В AC; RS-485
DT340RA-R200 48x96мм, два релейных выхода, питание 80-260В AC; RS-485
DT340RA-R211 48x96мм, два релейных выхода, питание 80-260В AC; RS-485; два сигнальных выхода
DT340RA-R220 48x96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT340RD-0200 48x96мм, релейный выход, питание 24В DC; RS-485
DT340VA 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DT340VA-0200 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DT340VA-R200 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT340VA-R211 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT340VA-R220 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340VA-V200 48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT340VA-V211 48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; два сигнальных выхода
DT340VA-V220 48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока
DT340VD-0200 48x96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485
DT360CA 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC
DT360CA-0200 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DT360CA-R200 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT360CA-R211 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT360CA-R220 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360CA-V200 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT360CA-V211 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; два сигнальных выхода
DT360CA-V220 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT360CD-0200 96x96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485
DT360LA 96x96мм, аналоговый выход (0...10В), питание 80-260В AC
DT360LA-0200 96x96мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485
DT360LA-R200 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT360LA-R211 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT360LA-R220 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360LA-V200 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT360LA-V211 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; два сигнальных выхода
DT360LA-V220 96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT360LD-0200 96x96мм, аналоговый выход (0...10В), питание 24В DC; RS-485
DT360RA 96x96мм, релейный выход, питание 80-260В AC
DT360RA-0200 96x96мм, релейный выход, питание 80-260В AC; RS-485
DT360RA-R200 96x96мм, два релейных выхода, питание 80-260В AC; RS-485
DT360RA-R211 96x96мм, два релейных выхода, питание 80-260В AC; RS-485; два сигнальных выхода
DT360RA-R220 96x96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT360RD-0200 96x96мм, релейный выход, питание 24В DC; RS-485
DT360VA 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DT360VA-0200 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DT360VA-R200 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485
DT360VA-R211 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; два сигнальных выхода
DT360VA-R220 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360VA-V200 96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT360VA-V211 96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; два сигнальных выхода
DT360VA-V220 96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока
DT360VD-0200 96x96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485

Основные характеристики:

Удаленное управление
Установка уставки для DT3 при помощи аналогового сигнала от основного контроллера
Различные режимы управления
- Автонастройка
- Нечеткая логика
- ПИД с автонастройкой
- Вкл/Выкл
- Ручное
Возможности расширения
Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления
(Кроме моделей DT330. Модели DT330 являются нерасширяемыми.)
Большой трехцветный ЖК-дисплей
Обнаружение обрыва цепи нагревателя
Измерение токов до 100 A
Ретранслирующий выход
Определяемые пользователем функциональные клавиши
- Выбор режима управления
- Удаленный/локальный режим
- Режим запуска/останова
- Автонастройка
Управление «точка-точка»
Установка целевой величины на несколько приборов
Встроенные твердотельные реле с долгим сроком службы
- Сокращение издержек
- Подходит для применений с часто изменяющимся состоянием выхода
Два канала управления
- Два выхода позволяют управлять одновременно нагревом и охлаждением
- Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения

Спецификации:
Напряжение питания	AC 100 ~ 240В, 50/60Гц, DC 24В ±10%
Дисплей	LCD. PV: красный; SV: зеленый
Входной сигнал	Термопара: K, J, T, E, N, R, S, B, L, U, TXK
	Платиновое термосопротивление: Pt100, JPt100
	Сопротивление: Cu50, Ni120
	Аналоговый: 0 ~ 5 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 50 мВ
Методы управления	ПИД, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
Индикация	целые или с 1 знаком после запятой
Частота регистрации	0.1 сек.
Рабочая температура	0 ~ +50℃
Влажность воздуха	35 ~ 80% RH (без выпадения конденсата)

Доступные на данный момент аналоги серии DTA/DTB и новой серии DT3:

DTA/DTB	DT3	Описание
DTA4848R0	DT320RA	48x48мм, релейный выход, питание 80-260В AC
DTA4848V0	DT320VA	48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4848C0	DT320CA	48x48мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4848R1	DT320RA-0200	48x48мм, релейный выход, питание 80-260В AC; RS-485
DTA4848V1	DT320VA-0200	48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4848C1	DT320CA-0200	48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA7272R0	DT330RA	72x72мм, релейный выход, питание 80-260В AC
DTA7272V0	DT330VA	72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA7272C0	DT330CA	72x72мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA7272R1	DT330RA-0200	72x72мм, релейный выход, питание 80-260В AC; RS-485
DTA7272V1	DT330VA-0200	72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA7272C1	DT330CA-0200	72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA4896R0	DT340RA	48x96мм, релейный выход, питание 80-260В AC
DTA4896V0	DT340VA	48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4896C0	DT340CA	48x96мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4896R1	DT340RA-0200	48x96мм, релейный выход, питание 80-260В AC; RS-485
DTA4896V1	DT340VA-0200	48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4896C1	DT340CA-0200	48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA9696R0	DT360RA	96x96мм, релейный выход, питание 80-260В AC
DTA9696V0	DT360VA	96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA9696C0	DT360CA	96x96мм, аналоговый выход (4…20мА), питание 80-260В AC

Основные области применения

Системы отопления и кондиционирования зданий
Точное поддержание температуры в печах
Управление зонами нагрева в экструдерах, термопластавтоматах

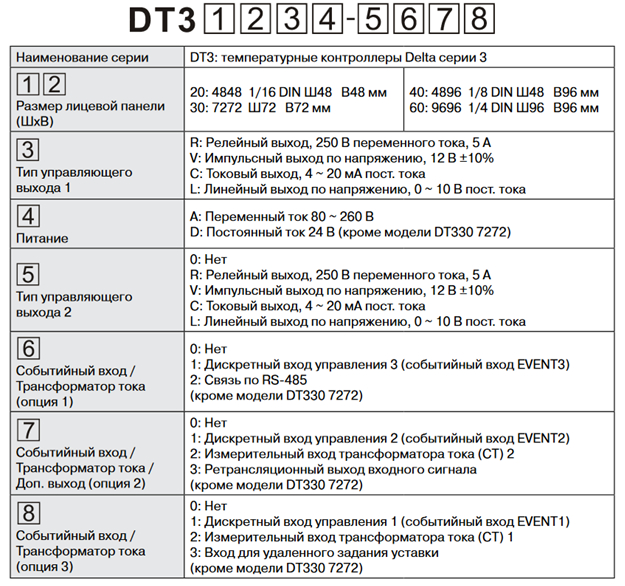

Обозначение при заказе:

Аксессуары для DT3:

Дополнительные входы/выходы, платы расширения

DT3-C Дополнительный аналоговый выход (4…20мА)
DT3-CT100A Дополнительный вход CT (трансформатор тока) 100А
DT3-CT30A Дополнительный вход CT (трансформатор тока) 30А
DT3-CTI Дополнительный вход CT (трансформатор тока)
DT3-EVENT Дополнительный вход EVENT
DT3-L Дополнительный аналоговый выход (0...10В)
DT3-R Дополнительный релейный выход
DT3-REMOTE Дополнительный вход для удаленного задания уставки
DT3-RETRANS Дополнительный выход измерителя текущей температуры
DT3-V Дополнительный выход с импульсным напряжением (12В)

Технические характеристики

Руководство по эксплуатации
Каталог
