Серия DVP-MC. Программируемые контроллеры

Раздел:

Delta

• Информация
• Документация
• Смотрите также

•

  • Управление приводами посредством шины CANopen
  • Функция электронного кулачка E-Cam (макс. 2048 точек) для применений типа летающих ножниц или барабанного ножа
  • Встроенные 12 каналов ввода/вывода, возможность расширения до 480 каналов
  • Память программы: ПЛК – 16К шагов, управление движением: 1 Мбайт
  • Встроенные порты Ethernet, RS-232 и RS-485. Поддержка стандартных протоколов Modbus ASCII/RTU
  • Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
  • Поддержка G-code
  • Линейная и угловая интерполяция (2.5D)

  Модельный ряд:

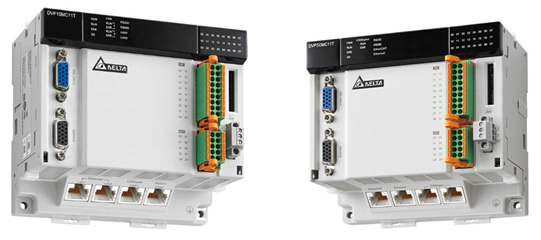

  • DVP15MC11T Контроллер управления движением по шине CAN, 24 оси, 16DI/8DO, 2 x Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. Энкодера
  • DVP15MC11T-06 Контроллер управления движением по шине CAN, 6 осей, 16DI/8DO, 2 x Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. Энкодера
  • DVP50MC11T Контроллер управления движением по шине EtherCAT, 24 оси, 16DI/8DO, Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. Энкодера
  • DVP50MC11T-06 Контроллер управления движением по шине EtherCAT, 6 осей, 16DI/8DO, Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. Энкодера
  • DVP50MC11T-04S Контроллер управления движением по шине EtherCAT, 4 оси, 16DI/8DO, Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. Энкодера

  DVP-15MC

  Управление приводами по шине CANopen (базовый протокол связи CANopen DS301 и протокол управления движением DSP402).

  DVP-50MC

  Управление приводами по шине EtherCat (+ порт CANopen с базовым протоколом связи DS301).

  Основные характеристики:

  • Управление до 24 реальных осей
  • Поддержка виртуальных приводов
  • 2 встроенных интерфейса энкодера + 1 интерфейс абсолютного энкодера SSI
  • Простота использования благодаря встроенным инструкциям управления движения, вкл. Jerk, BufferMode, координатного перемещения и т.п.
  • Инструкции позиционирования по отдельным осям
  • Поддерживает стандартные библиотеки инструкций управления движением
  • Готовые инструкции E-CAM (“электронный кулачок”) и электронный редуктор
  • Идеально подходят для барабанного ножа и устройств типа «летающие ножницы»
  • Поддержка G-кодов: до 8 осей, линейная / дуговая / спиральная интерполяция
  • Операции с плавающей запятой: 1 ГГц, поддержка LREAL
  • Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
  • Встроенные быстродействующие входы/выходы: 16DI/8DO
  • Память: программа 20 Мб, память позиций перемещения 20Мб
  • Встроенные Ethernet, CANopen, RS-485:
    DVP-15MC: 1 порт CANopen в качестве хоста или ведомой станции, 1 порт CANopen (Motion) для управления движением, 2 порта Ethernet, 1 порт RS-232 и 1 порт RS-485
    DVP-50MC: 2 порта CANopen в качестве хоста или ведомой станции, 1 порт EtherCAT для управления движением, 1 порт Ethernet, 1 порт RS-232 и 1 порт RS-485
  • Поддержка SD-карты
  • Поддержка право- и левосторонних модулей расширения

  DVP-10MC

  Контроллер движения + ПЛК в одном корпусе. Управляет приводами Delta ASD-A2 по шине CAN.

  Основные характеристики:

  • Встроенные быстродействующие входы/выходы: 12 (8DI/4DO)
  • Память: лестничная диаграмма - 16К шагов, память позиций перемещений - 1Мб
  • Функция E-CAM (“электронный кулачок”, до 16 кривых, макс. 2048 точек) и электронный редуктор
    Идеально подходит для вращающихся устройств или устройств типа «летающие ножницы»
  • Функции контроллера движения:
    • Поддержка интерполированного движения по 3-м осям + одна вспомогательная ось (позиционирование)
    • Инструкции позиционирования по отдельным осям (до 4-х)
    • Функция "электронной передачи" между осями
    • Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
    • Готовые инструкции для барабанной резки и летучих ножниц
  • Поддержка функций G-код при вводе данных
    • Поддержка G-кодов (6000 строк) и их динамическая загрузка (Modbus 0x7A)
    • Адаптирован для многокоординатного движения
    • Работа с абсолютными и относительными перемещениями
  • Поддержка виртуальных приводов
  • Управление скоростью
  • Логические и математические инструкции
  • Встроенные Ethernet, CANopen, RS-485
    Гибкость применения в промышленных сетях (поддерживает DeviceNet Master/Slave, CANopen Master/Slave, PROFIBUS-DP Slave и многие другие модули)
  • Встроенный интерфейс энкодера типа LD, с питанием 5 или 24 VDC, до 250кГц
  • Поддержка высокоскоростного обмена и синхронизации (30 мкс)
  • Скорость передачи данных 1Mб/с
    Повышает точность управления движением
  • Поддержка право- и левосторонних модулей расширения
    Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS

  Основные области применения:

  • Пищевое оборудование, упаковочные машины
  • "Летающие ножницы" и барабанные ножи
  • Складские комплексы
  • Намоточные машины
  • Различные манипуляторы
