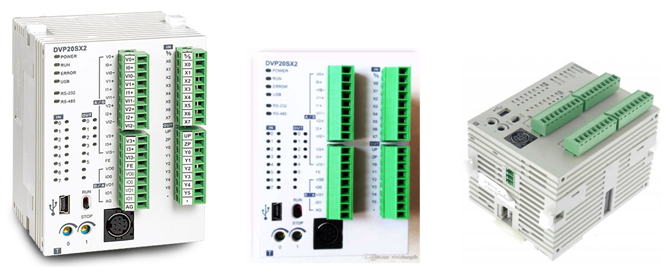

Серия DVP-SX2. Программируемые контроллеры

Раздел:

2-ое поколение компактных ПЛК со встроенными аналоговыми входами/выходами.

Информация
Документация
Смотрите также

Базовый модуль со встроенными аналоговыми входами и выходами (12 бит)
Встроенные порты USB, RS-232 и RS-485 (ModBus ASCII/RTU, Master/Slave)
Правосторонняя и высокоскоростная левосторонняя шины расширения
Поддержка сетевого протокола PLC-Link (макс. скорость: 912 кб/с)
Не требует аккумулятора и техобслуживания (часы реального времени работают до 15 дней после отключения питания)

Основные характеристики:

Входы/выходы ЦПУ: 20 (8DI/6DO, 4AI/2AO);
Расширение до 494 входов/выходов (14 + 2 шины расширения);
Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.
Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине;
Высокоскоростные импульсные выходы:
2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
Память: программа - 16К шагов, регистры данных - 10К Слов;
Высокая скорость обработки инструкций: базовая (LD) - 0,35...1мкс; прикладная (MOV) - 3,4мкс;

8 каналов высокоскоростного счета и внешних прерываний:
2 канала по 100кГц, 6 каналов по 10кГц;

1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
Кол-во	Частота	Кол-во	Частота	Кол-во	Частота
2/6	100кГц/10кГц	2	100кГц	1/3	15кГц/5кГц

Поддерживает 2-ух осевую линейную и дуговую интерполяцию
Совместимость с программами для контроллеров DVP-SX
ПИД-управление температурой и влажностью
Аналоговое управление 2-мя преобразователями частоты
Встроенная процедура опроса ведомых устройств (PLC EASY LINK) облегчает управление производственной линией

Модельный ряд:

DVP20SX211R Контроллер: 20 Point，8DI，6DO, 4AI, 2AO (Relay), 2 шины расширения, 24 VDC, 16К шагов, мини USB, RS-232 и RS-485
DVP20SX211S Контроллер: 20 Point，8DI，6DO, 4AI, 2AO (Transistor, PNP)，2 шины расширения, 24 VDC, 16К шагов, мини USB, RS-232 и RS-485
DVP20SX211T Контроллер: 20 Point，8DI，6DO, 4AI, 2AO (Transistor)，2 шины расширения, 24 VDC, 16К шагов, мини USB, RS-232 и RS-485

Основные области применения

ПИД-управление температурой и влажностью
2-х осевое управление постоянной скоростью двигателя переменного тока
Рабочая станция управления производственной линией (PLC EASY LINK)
