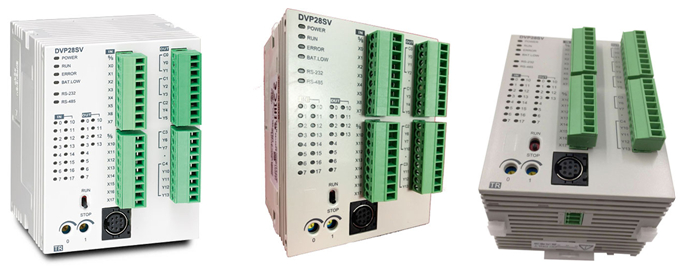

Серия DVP-SV2. Программируемые контроллеры

Раздел:

Высокопроизводительный компактный ПЛК с двумя шинами расширения.

Информация
Документация
Смотрите также

Новая модель в серии DVP-S, которая располагает большим объемом памяти программы, регистровой памяти и скоростью исполнения программ для решения более сложных задач и ответственных применений.

Основные характеристики:

Входы/выходы ЦПУ: 28 (16DI/12DO) или 24 (10DI/12DO, 2 AI)
Макс. кол-во входов/выходов: 512
Память программы: 30K шагов
Регистры данных: 12K слов
Скорость выполнения базовой инструкции: 0.24мкс
Напряжение питания: 24V DC
Два встроенных коммуникационных порта: RS-232 и RS-485, совместимые с протоколом Modbus ASCII / RTU
Импульсные выходы:
4 группы (Y0, Y2, Y4, Y6) с частотой до 200кГц

Высокоскоростные счетчики
4 группы аппаратных высокоскоростных счетчиков с частотой до 200кГц

Стандартные		Аппаратные
1-ф. 1 вход		1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
Кол-во	Частота	Кол-во	Частота	Кол-во	Частота	Кол-во	Частота
6	10кГц	2/2	200кГц/20кГц	2/2	200кГц/20кГц	2/2	200кГц/20кГц

Управление позиционированием с линейной, круговой интерполяцией
Поддержка правосторонних и высокоскоростных левосторонних шин расширения серии DVP-S
Коммуникационные модули: Ethernet, CANopen master, DeviceNet master, DeviceNet slave, Profibus slave
Наличие большого количества специализированных инструкций позиционирования позволяет применять этот контроллер в приложениях, требующих высокой скорости и точного позиционирования
Полная защита программы
Автоматическое резервное копирование программы: программа не пропадает при выходе из строя батареи подпитки
Функция резервного копирования позволяет хранить резервную копию программы и инициализационных данных
4-уровневая парольная защита

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине.

Модельный ряд:

DVP28SV11R2 Контроллер: 28 Point, 16DI/12DO, (Relay), 2 шины расширения, 24 VDC, 30К шагов, RS-232 и RS-485
DVP28SV11S2 Контроллер: 28 Point, 16DI/12DO, (Transistor PNP), 2 шины расширения, 24 VDC, 30К шагов, RS-232 и RS-485
DVP28SV11T2 Контроллер: 28 Point, 16DI/12DO, (Transistor NPN), 2 шины расширения, 24 VDC, 30К шагов, RS-232 и RS-485
DVP24SV11T2 Контроллер: 24 Point, 10DI/12DO, 2 AI, (Transistor NPN), 2 шины расширения, 24 VDC, 30К шагов, RS-232 и RS-485

Основные области применения

2-х осевые позиционеры
Высокоскоростные отрезные машины
Текстильное оборудование
Подъемные краны
Управление сервоприводами
ЖКХ
Оборудование оптоэлектроники
В производстве полупроводников
