Заслонки серии ЗР-Х-Х регулирующие «ТермоБрест»

Раздел:

Заслонки регулирующие

• Информация
• Документация
• Смотрите также

• Важно! Применяется для плавного регулирования расхода газа и не является запорным органом.

  РАБОЧЕЕ ДАВЛЕНИЕ

  Заслонки серии ЗР изготавливаются с диапазоном рабочего давления от 0 до 6 бар (до 0,6 Мпа).

  ИСПОЛНЕНИЕ КОРПУСА (два типа):

  Тип. 1 Заслонка серии ЗР-Х-Х регулирующая — в качестве рабочего (регулирующего) органа служит поворотный цилиндр, который обеспечивает плавное изменение объёмного расхода газа от 0,05% (в закрытом состоянии) до 100% (в полностью открытом состоянии).
  УСЛОВНЫЙ ПРОХОД: DN40÷200.
  МАТЕРИАЛ КОРПУСА:
  — алюминий: DN40÷100;
  — сталь: DN40÷200.
  ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ: -60...+70 °C

  ИСПОЛНЕНИЕ ПО ТИПУ УПРАВЛЕНИЯ:


  с электроприводом


  с ручным управлением

  В моделях с электромоторным управлением регулирование расхода количества проходящего газа через заслонку осуществляется следующими типами электроприводов:

  • «Regada», Словакия;
  • «Belimo», Швейцария;
  • «Siemens», Германия;
  • а также другие по индивидуальному заказу.

  В моделях с ручным управлением регулирование расхода количества проходящего газа осуществляется путем поворота ручки управления закрепленной на выходном конце вала. На шкале нанесены: угол открытия в градусах, стрелки и знаки «+» и «-». При повороте ручки управления в сторону знака «+» количество газа, проходящего увеличивается; при повороте в сторону знака «-» – расход газа уменьшается.

  Крайние положения ручки управления, соответствующие минимальному и максимальному расходам газа, ограничены упорами.

  В процессе эксплуатации при необходимости ручка управления может быть демонтирована и установлена заново.

  ТИП РЕГУЛИРОВАНИЯ (для моделей с электромоторным управлением):

  Пропорциональное регулирование. Применяемые электроприводы:

  • «Regada» (SP0, SP1, SP2). Тип управления – по напряжению питания 220 В, 50 Гц. Электроприводы оснащены четырьмя концевыми выключателями положения и датчиком обратной связи. Тип датчика обратной связи: реостатный 2000 Ом, реостатный 100 Ом, токовый 4...20 мА).
  • «Belimo», (CM24-SR-L, CM24-SR-R, LM24A-SR, SM24A-SR); «Siemens», (GDB 161.1E, GEB 161.1E). Напряжение питания привода – 24 В постоянного тока. Управление работой привода осуществляется стандартным сигналом =0...10 В. Действительное положение заслонки контролируется выходным напряжением в интервале 2...10 В.

  Позиционное регулирование. Применяемые электроприводы:

  • «Belimo» TF230-S, LF230-S, SF230A-S2; «Siemens» GMA321.1E, GCA321.1E. Тип управления – по напряжению питания 220 В, 50 Гц. Электропривод оснащен возвратной пружиной. При отключении напряжения - энергия, запасенная в пружине, возвращает заслонку в исходное состояние.

  По желанию заказчика заслонки могут быть укомплектованы электроприводами других производителей (например: AUMA, Rotork, Schischek и др.).

  КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30…+50 °С) —эксплуатация в нерегулярно отапливаемых помещениях;
  • У2 (-45…+50 °С) — эксплуатация под навесом;
  • УХЛ1 (-60…+60 °С) — эксплуатация на открытом воздухе (для моделей с ручным управлением);

  МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных и на вертикальных трубопроводах.

  ИСПОЛНЕНИЕ:


  Общепромышленное


  Взрывозащищенное

  Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования.

  Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. В этих зонах для обеспечения безопасности должно применяться электрооборудование во взрывозащищенном исполнении. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.

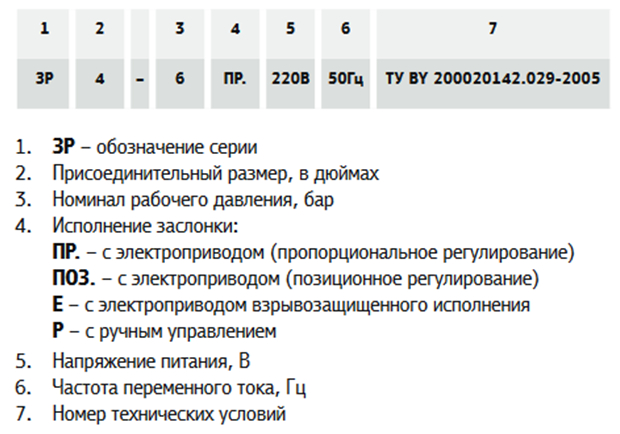

  Структура обозначения:



  Технические данные:

  Напряжение питания переменного тока: 220 В, 50 Гц
  Степень защиты: IP54
  Температура рабочей среды, °C:

  • для заслонок регулирующих: -60…+70
  • для заслонок регулирующих дроссельного типа: -60…+120

  Температура окружающей среды, °C:

  • для исполнения У3.1: -30…+50
  • для исполнения У2: -45…+50
  • для исполнения УХЛ1: -60…+60 (только для заслонок с ручным управлением).

  Особенности конструкции:

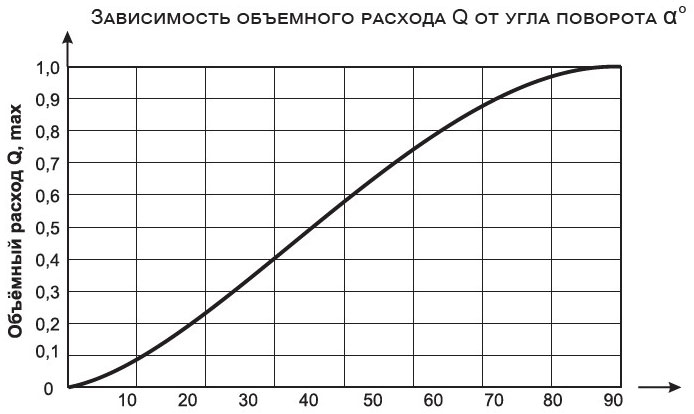

  При полном ходе заслонки (90°) объемный расход газа плавно изменяется от Qmin (0,05 %) до Q (100 %).

  С помощью концевых выключателей на приводе заслонки, потребитель имеет возможность самостоятельно устанавливать минимальный и максимальный расход газа через заслонку.

  Для заслонок с пропорциональным регулированием могут использоваться следующие типы электроприводов:

  • SР0, SP1, SР2 производства фирмы «Regada» (Словакия). Тип управления — по напряжению питания 220 В, 50 Гц. Электроприводы SР0, SP1 и SР2 оснащены четырьмя концевыми выключателями положения и датчиком обратной связи. Тип датчика обратной связи (реостатный 2000 Ом, реостатный 100 Ом или токовый 4...20 мА) должен быть дополнительно оговорен при заказе заслонки.
  • CM24-SR-R / CM24-SR-L, LM24A-SR, SM24A-SR производства фирмы «Belimo» (Швейцария);
  • GDB 161.1E, GEB 161.1E производства фирмы «Siemens» (Германия). Напряжение питания привода — 24 В постоянного тока. Управление работой привода осуществляется стандартным сигналом =0...10 В. Действительное положение заслонки контролируется выходным напряжением в интервале 2...10 В.

  Для заслонок с позиционным регулированием в базовой комплектации используются электроприводы TF230-S, LF230-S, SF230A-S2 производства фирмы «Belimo» (Швейцария) и GMA 321.1E, GCA 321.1E производства фирмы «Siemens» (Германия) . Данный электропривод оснащен возвратной пружиной. Тип управления — по напряжению питания 220 В, 50 Гц. При отключении напряжения энергия, запасенная в пружине, возвращает заслонку в исходное состояние.
