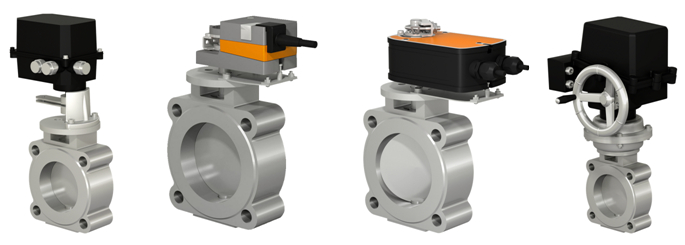

Заслонки серии ЗР-Х-ХВ дроссельного типа «ТермоБрест»

Раздел:

Заслонки регулирующие

• Информация
• Документация
• Смотрите также

• Заслонки ЗР-Х-ХВ дроссельного типа соответствуют ТУ BY200020142.029-2005.



  Заслонки регулирующие предназначены для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.

  ИСПОЛНЕНИЕ КОРПУСА:

  Заслонка ЗР-Х-ХВ дроссельного типа — в качестве рабочего (регулирующего) органа служит поворотный дроссель, который обеспечивает плавное изменение объёмного расхода газа от 0,5% (в закрытом состоянии) до 100% (в полностью открытом состоянии).

  УСЛОВНЫЙ ПРОХОД: DN15÷300.
  МАТЕРИАЛ КОРПУСА:
  — алюминий: DN15÷200;
  — сталь: DN150÷300.
  ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ: -60...+120 °C

  ИСПОЛНЕНИЕ ПО ТИПУ УПРАВЛЕНИЯ:


  с электроприводом


  с ручным управлением

  В моделях с электромоторным управлением регулирование расхода количества проходящего газа через заслонку осуществляется следующими типами электроприводов:

  • «Regada», Словакия;
  • «Belimo», Швейцария;
  • «Siemens», Германия;
  • а также другие по индивидуальному заказу.

  В моделях с ручным управлением регулирование расхода количества проходящего газа осуществляется путем поворота ручки управления закрепленной на выходном конце вала. На шкале нанесены: угол открытия в градусах, стрелки и знаки «+» и «-». При повороте ручки управления в сторону знака «+» количество газа, проходящего увеличивается; при повороте в сторону знака «-» – расход газа уменьшается.

  Крайние положения ручки управления, соответствующие минимальному и максимальному расходам газа, ограничены упорами.

  В процессе эксплуатации при необходимости ручка управления может быть демонтирована и установлена заново.

  ТИП РЕГУЛИРОВАНИЯ (для моделей с электромоторным управлением):

  Пропорциональное регулирование. Применяемые электроприводы:

  • «Regada» (SP0, SP1, SP2). Тип управления – по напряжению питания 220 В, 50 Гц. Электроприводы оснащены четырьмя концевыми выключателями положения и датчиком обратной связи. Тип датчика обратной связи: реостатный 2000 Ом, реостатный 100 Ом, токовый 4...20 мА).
  • «Belimo», (CM24-SR-L, CM24-SR-R, LM24A-SR, SM24A-SR); «Siemens», (GDB 161.1E, GEB 161.1E). Напряжение питания привода – 24 В постоянного тока. Управление работой привода осуществляется стандартным сигналом =0...10 В. Действительное положение заслонки контролируется выходным напряжением в интервале 2...10 В.

  Позиционное регулирование. Применяемые электроприводы:

  • «Belimo» TF230-S, LF230-S, SF230A-S2; «Siemens» GMA321.1E, GCA321.1E. Тип управления – по напряжению питания 220 В, 50 Гц. Электропривод оснащен возвратной пружиной. При отключении напряжения - энергия, запасенная в пружине, возвращает заслонку в исходное состояние.

  По желанию заказчика заслонки могут быть укомплектованы электроприводами других производителей (например: AUMA, Rotork, Schischek и др.).

  КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30…+50 °С) — эксплуатация в нерегулярно отапливаемых помещениях;
  • У2 (-45…+50 °С) — эксплуатация под навесом;
  • УХЛ1 (-60…+60 °С) — эксплуатация на открытом воздухе (для моделей с ручным управлением);

  МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных и на вертикальных трубопроводах.

  ИСПОЛНЕНИЕ:


  Общепромышленное


  Взрывозащищенное

  Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования.

  Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. В этих зонах для обеспечения безопасности должно применяться электрооборудование во взрывозащищенном исполнении. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.

  Структура обозначения:



  1. ЗР — обозначение серии
  2. Присоединительный размер, дюймы
  3. Дефис
  4. Максимальное рабочее давление: 6 - 6 бар
  5. Исполнение заслонки:
     В ПР. — дроссельного типа с электроприводом, работающая в режиме пропорционального регулирования;
     В ПОЗ. — дроссельного типа с электроприводом, работающая в режиме позиционного регулирования;
     В Е — дроссельного типа с электроприводом взрывозащищенного исполнения, работающая в режиме пропорционального регулирования;
     В Р — дроссельного типа с ручным управлением.
  6. Материал корпуса заслонки: сталь или алюминий
  7. Напряжение питания (только для заслонок дроссельного типа с электроприводом):
     — 220 В, 50 Гц;
     — 24 В пост. тока;
     — 24 В, 50 Гц.
  8. Климатическое исполнение:
     — У3.1 (-30…+50 °С) — эксплуатация в нерегулярно отапливаемых помещениях;
     — У2 (-45…+50 °С) — эксплуатация под навесом;
     — УХЛ1 (-60…+50 °С) — эксплуатация на открытом воздухе (для моделей с ручным управлением);
  9. Номер технических условий: ТУ BY 200020142.029-2005.

  По типу присоединения к трубопроводу заслонки дроссельного типа изготавливаются фланцевыми от DN 15 до DN 200 (в алюминиевом корпусе) и на DN 150, 200, 250, 300 (в стальном корпусе).

  Фланцы заслонок соответствуют:

  • ГОСТ 12815, исп. 1, до 0,6 МПа – для от DN 15 до DN 200 (в алюминиевом корпусе);
  • ГОСТ 12815, исп. 1, до 0,6 МПа - для DN 150, 200 (в стальном корпусе);
  • ГОСТ 12815, исп. 1, до 1,0 МПа - для DN 250, 300 (в стальном корпусе).

  Опросный лист на заслонки регулирующие дроссельного типа

  В разделе «Документация» смотрите Технические характеристики на:

  • Заслонки регулирующие дроссельного типа в алюминиевом корпусе
  • Заслонки регулирующие дроссельного типа в стальном корпусе

• Каталог
  Технические характеристики на Заслонки регулирующие дроссельного типа в алюминиевом корпусе
  Технические характеристики на Заслонки регулирующие дроссельного типа в стальном корпусе
