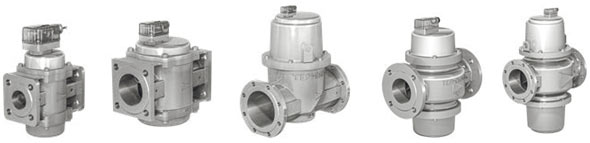

ФН Фильтры газовые с индикатором загрязненности фильтроэлемента электрического типа «ТермоБрест»

Фильтр газовый предназначен для очистки газа от механических частиц (пыль, ржавчина, песок, окалина и другие твердые частицы) и устанавливается перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установок, измерительными приборами (расходомеры, счетчики, манометры и тд), газовыми бытовыми приборами (газовые плиты, котлы, проточные водонагреватели и тд.), в газорегуляторных пунктах и установках, а также в других технологических газо-воздушных линиях, где требуется очистка рабочей среды от механических примесей.



  • Информация
  • Документация
  • Смотрите также
  • ФН Фильтры газовые с индикатором загрязненности фильтроэлемента электрического типа «ТермоБрест»

    Степень фильтрации:
    Фильтры производства «ТЕРМОБРЕСТ» по умолчанию изготавливаются со степенью фильтрации 50 мкм (50 микрон). Возможно изготовление с иной степенью фильтрации – 2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм, 200 мкм.

    Фильтрующие элементы (картриджи), применяемые серийно в изделиях серии ФН могут быть двух типов:
    Фильтропласт – волокнисто-пористый полимерный материал, который обеспечивает тонкую фильтрацию (от 2 до 50 мкм) и обладает улучшенными эксплуатационными показателями по прочности, проницаемости и жесткости по сравнению с другими типами фильтрующих элементов тонкой очистки. Обслуживание (чистку) такого фильтрующего элемента можно проводить продувкой сжатым воздухом или промывкой в воде с использованием моющих средств.
    Сетчатый фильтр – сетка из нержавеющей стали с ячейкой различного размера, например 50 мкм, 80 мкм, 200 мкм. Обладает низким коэффициентом сопротивления, длительным сроком службы, не нуждается в замене и может быть подвергнута многократной очистке.

    Контроль степени загрязненности фильтроэлементов.
    Для контроля степени загрязнения (перепада давления) фильтрующего элемента применяются индикаторы загрязненности различных типов.

    Рассмотрим индикаторы загрязненности

    • Электронного тип с питанием от сети 24В постоянного или переменного тока
    • Электронного типа с питанием от автономного элемента питания (батареи)

    Индикатор загрязненности фильтроэлемента электрического типа предназначен для:

    • контроля степени загрязнения фильтрующего элемента и информирования обслуживающего персонала о необходимости своевременного проведения обслуживания фильтра;
    • подачи управляющего сигнала в систему автоматически для контроля степени загрязненности и оптимизации процесса горения.

    Индикатор загрязненности электронного типа с питанием от сети 24 В постоянного или переменного тока – контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику;

    Индикатор загрязненности электронного типа с питанием от автономного элемента питания (батареи) – контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, при нажатии кнопки на корпусе индикатора перепада давления;

    Индикатор загрязненности смонтирован на верхней крышке фильтра газового. Степень засорения фильтра определяется:

    1. Визуально по светодиодной шкале, установленной в индикаторе:
      • 20% засорения – 1 зеленый светодиод;
      • 40% засорения – 2 светодиода (1 зеленый и 1 желтый);
      • 60% засорения – 3 светодиода (1 зеленый и 2 желтый);
      • 80% засорения – 4 светодиода (1 зеленый и 3 желтых);
      • 100% засорения – все 5 светодиодов (1 зеленый, 3 желтых и 1 красный).
    2. Индикатор загрязненности имеет обратную связь 4…20 мА (для работающих от сети):
      • 4 мА – соответствует нулевому перепаду давлений;
      • 20 мА – соответствует перепаду 10 кПа.

    Обозначение:

    • ФН….Ес – питание от сети;
    • ФН….Ет – питание от батареи.

    Индикатор загрязненности фильтроэлемента может быть установлен на все типоразмеры фильтров газовых номинальными диаметрами DN 32-300 и DN 25 фланцевого исполнения.

    Пример записи фильтра газового с индикатором загрязненности фильтроэлемента электрического типа, номинальным диаметром DN 100, материал корпуса фильтра – алюминий, давление до 3 бар, вид климатического исполнения У3.1; питание индикатора от внешнего источника на 24 В пост. тока:
    Фильтр ФН4-Ес, У3.1; Uпит.-24 В пост. тока.
