Манометры «РОСМА»

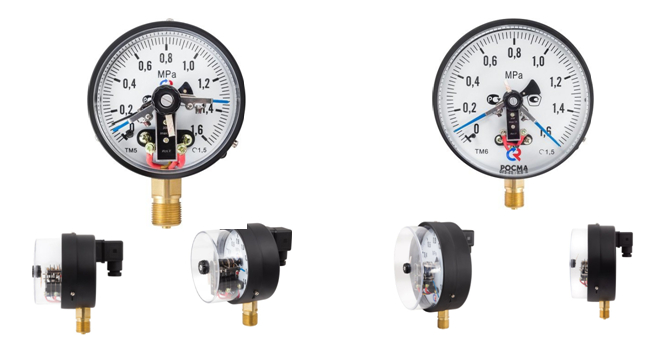

Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью Тип ТМ (ТВ, ТМВ), серия 10, IP54

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.



  • Информация
  • Документация
  • Смотрите также
  • Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

    Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

    Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).

    Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

    Манометры ТМ серии 10

    Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
    ТМ-510.05
    IP54
    100 1,5 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½ / М20×1,5 радиальное
    0…16 / 25 / 40 / 60
    0…100
    ТМ-610.05
    IP54
    150 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10
    0…16 / 25 / 40 / 60
    0…100

    Исполнение — I-VI

    Вакуумметры ТВ серии 10

    Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
    ТВ-510.05
    IP54
    100 1,5 −0,1…0 G½ / М20×1,5 радиальное
    ТВ-610.05
    IP54
    150

    Только исполнение I, II, V

    Мановакуумметры ТМВ серии 10

    Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
    ТВ-510.05
    IP54
    100 1,5 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 G½ / М20×1,5 радиальное
    ТВ-610.05
    IP54
    150

    Только исполнение I, II, V, VI

    Карта заказа

    Тип манометр ТМ
    вакуумметр ТВ
    мановакуумметр ТМВ
    Диаметр корпуса, мм 100 5
    150 6
    Материал корпуса сталь 1
    Материал штуцера и чувствительного элемента медный сплав 0
    Присоединение (расположение штуцера) радиальное Р
    радиальное с передним фланцем РКП
    радиальное с задним фланцем РКТ
    Гидрозаполнение нет 0
    Электроконтактная приставка Исполнение I 1
    Исполнение II 2
    Исполнение III 3
    Исполнение IV 4
    Исполнение V 5
    Исполнение VI 6
    Диапазон показаний давлений, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
    ТВ −0,1…0
    ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
    Резьба присоединения G½; М20×1,5
    Класс точности 1,5
    Степень защиты IP54

    Пример обозначения:
    ТМ − 5 1 0 Р. 05 (0−1,6 МПа) G½. 1,5. IP54

  • Технические характеристики
