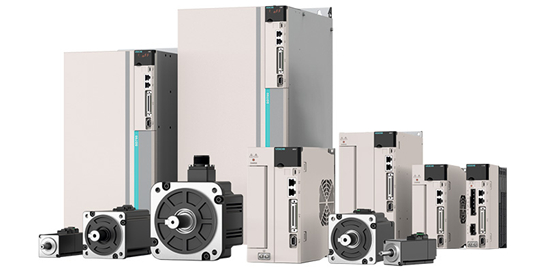

Серия SD700 Сервоусилители VEICHI

Раздел:

VEICHI Electric Co. – это высокотехнологичное предприятие, профессионально занимающееся разработкой, производством и продажей средств промышленной автоматизации.

Информация
Документация
Смотрите также

VEICHI является инновационной компанией в области промышленной автоматизации, имеет сильную команду разработчиков и поддерживает крепкие связи с известными университетами и исследовательскими институтами. В настоящее время VEICHI принадлежит более 110 патентов в области интеллектуальной собственности и промышленных технологий, многие из которых являются ключевыми в отрасли.

Продукция включает в себя преобразователи частоты, сервоприводы и системы управления движением, инверторы для солнечных батарей, ПЛК, панели оператора и специализированные продукты под требования заказчика. И все это широко используется в таких отраслях, как металлообрабатывающая, горнодобывающая и обогатительная, нефтегазовая и химическая, пищевая и упаковочная, в станко-и машиностроении, подъемно-транспортном оборудовании, производстве электрических кабелей, проводов, пластика, в печатном деле, текстильной промышленности, для управления насосами, компрессорами и вентиляторами.

Сервоприводы серии SD700 применяют для обеспечения высокоскоростного, высокочастотного и высокоточного позиционирования. Использование сервоприводов серии SD700 улучшает производительность промышленного оборудования, что, в свою очередь, повышает общую эффективность производства. Сервоприводы серии SD700 поддерживают коммуникационные интерфейсы RS-485, EtherCAT, CANopen, Profinet. Сервоприводы также имеют ряд специальных прикладных функций: полный замкнутый контур управления, электронный кулачок, летающие ножницы.

Через встроенный порт USB сервопривод может подключаться к ПК для быстрой и удобной настройки.

Полоса пропускания контура скорости 3 кГц

Уникальный алгоритм управления током позволяет улучшить полосу пропускания контура скорости, что значительно сокращает время реакции и повышает эффективность производства.

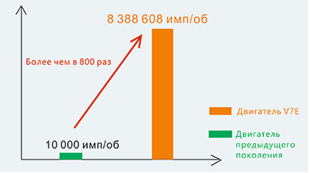

23-битный абсолютный энкодер

Используется надежный промышленный 23-битный абсолютный энкодер с 8 388 608 имп/об и скоростью связи до 2.5 Mpps.
Это позволяет обеспечить более точное позиционирование, большую стабильность вращения на низкой скорости и определять позицию при пропадании питания.

Поддержка режима полностью замкнутого контура

Режим полностью замкнутого контура с поддержкой второго внешнего энкодера или линейки позволяет компенсацировать люфты в механических передачах, и увеличить фактическую точность позиционирования

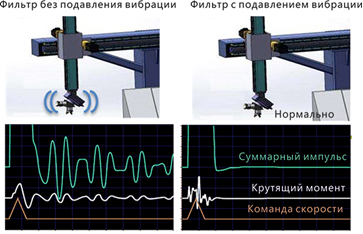

Функция подавления низкочастотных вибраций

Фильтр подавления вибраций может настраиваться вручную или автоматически с помощью программного обеспечения.
Он используется для пропуска частоты собственных колебаний, снижения колебаний при остановке и эффективно подавляет вибрации на частотах 0 ~ 100 Гц

Автонастраиваемый режекторный фильтр

Нет необходимости измерять и анализировать весь спектр частот колебаний. Для быстрого поиска и автоматической установки режекторного фильтра используется только один параметр. Фильтр отличается простотой использования и коротким временем настройки не более 70 мс. Это позволяет значительно уменьшить шум и вибрацию из-за резонанса механических частей оборудования и добиться более высокого быстродействия.

Надежный контроль

Применяется новейший алгоритм теории управления для работы с увеличенным до 30 раз моментом инерции (даже если нагрузка изменяется во время работы). Это обеспечивает стабильную работу без настройки параметров, поэтому привод уже готов к работе сразу после монтажа.

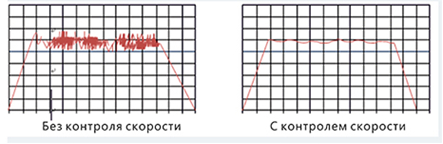

Контроль скорости

Позволяет эффективно устранить шумы в обратной связи от энкодера с низким разрешением и улучшить полосу пропускания контура скорости.

Низкая пульсация крутящего момента двигателя и стабильность работы на низких скоростях

Используются 10 полюсов ротора и 12 пазов статора. Уникальная конструкция магнитной цепи эффективно подавляет щелевой эффект и значительно уменьшает пульсацию крутящего момента, что обеспечивает постоянную скорость двигателя и стабильную работу на низкой скорости.

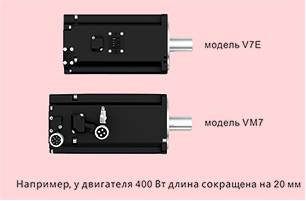

Компактность двигателя и высокие динамические характеристики

Применяется новейший алгоритм теории управления для работы с увеличенным до 30 раз моментом инерции (даже если нагрузка изменяется во время работы). Это обеспечивает стабильную работу без настройки параметров, поэтому привод уже готов к работе сразу после монтажа.

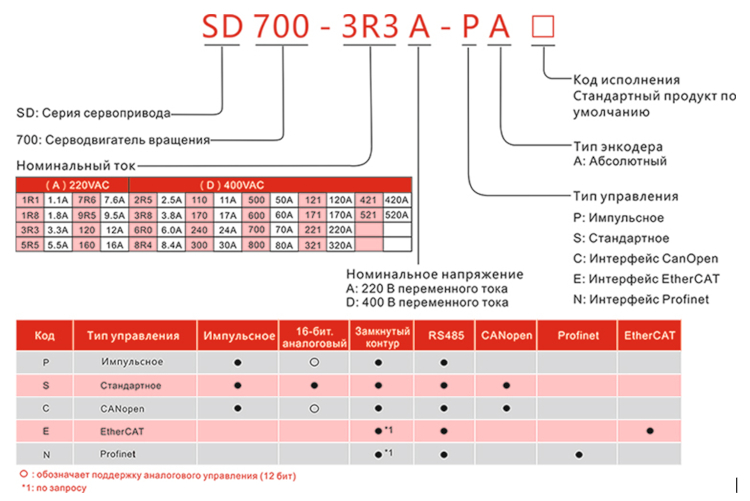

РАСШИФРОВКА ОБОЗНАЧЕНИЯ МОДЕЛЕЙ СЕРВОПРИВОДОВ

Список моделей:

Модель	Напряжение питания	Мощность двигателя	Ток	Энкодер
SD700-1R8A-PA	220	0,2	1,8	17/23-бит
SD700-3R3A-PA	220	0,75	3,3	17/23-бит
SD700-5R5A-PA	220	1	5,5	17/23-бит
SD700-7R6A-PA	220	1,5	7,6	17/23-бит
SD700-3R8D-PA	380	1	3,8	17/23-бит
SD700-6R0D-PA	380	2,6	6	17/23-бит
SD700-8R4D-PA	380	3,8	8,4	17/23-бит
SD700-110D-PA	380	4,4	11	17/23-бит
SD700-170D-PA	380	5,5	17	17/23-бит
SD700-240D-PA	380	7,5	24	17/23-бит
