EA180 Серводвигатели SINEE

Раздел:

Информация
Документация
Смотрите также

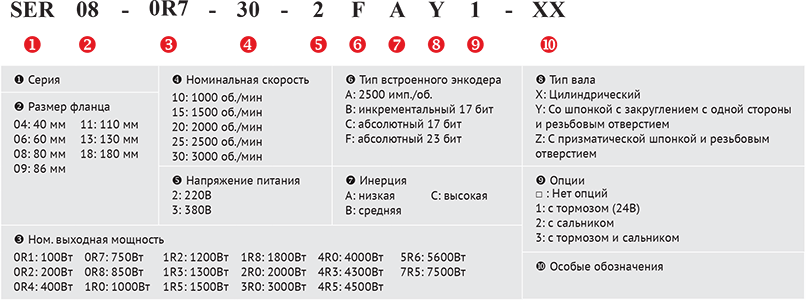

Расшифровка обозначения моделей серводвигателей:

Общие характеристики серводвигателей:

Класс изоляции	Класс F
Устойчивость изоляции	1500 В 60 сек
Сопротивление изоляции	DC500 В, выше 10 МΩ
Степень температурного сопротивления	В
Класс защиты	IP65 (кроме вала)
Условия окружающей среды	Температура 0~40° Влажность 20~80% (без конденсата
Монтаж	Фланцевый монтаж
Направление вращения	По часовой стрелке (CCW) при подаче команды вращения вперед

Характеристики стояночных тормозов:

Фланец двигателя	40	60	80	86	110	130	180	180
Питание	DC 24-26.4 В
Статический момент трения, Н.м	0.35	2	3	3	10	20	40	80
Номинальная мощность, Вт	3.5	6.3	10.4	10.4	11.6	19.5	25	49*
Напряжение закрытия тормоза	18 В DC макс.
Напряжение срабатывания	1.5 В DC мин.
Время калибровки	150 мс

* только для серводвигателя 7,5 кВт

1: Тормоз используется для предотвращения смещения двигателя после останова и не может использоваться для динамического торможения.

2: Тормозу требуется внешнее питание 24В, питание 24 В от сервопреобразователя использоваться не может.

3: Время действия стояночного тормоза зависит от двигателя.

4: Момент статического трения обеспечивается тормозом при статичном двигателе, при наличии серьезного внешнего воздействия статичность двигателя не гарантируется.

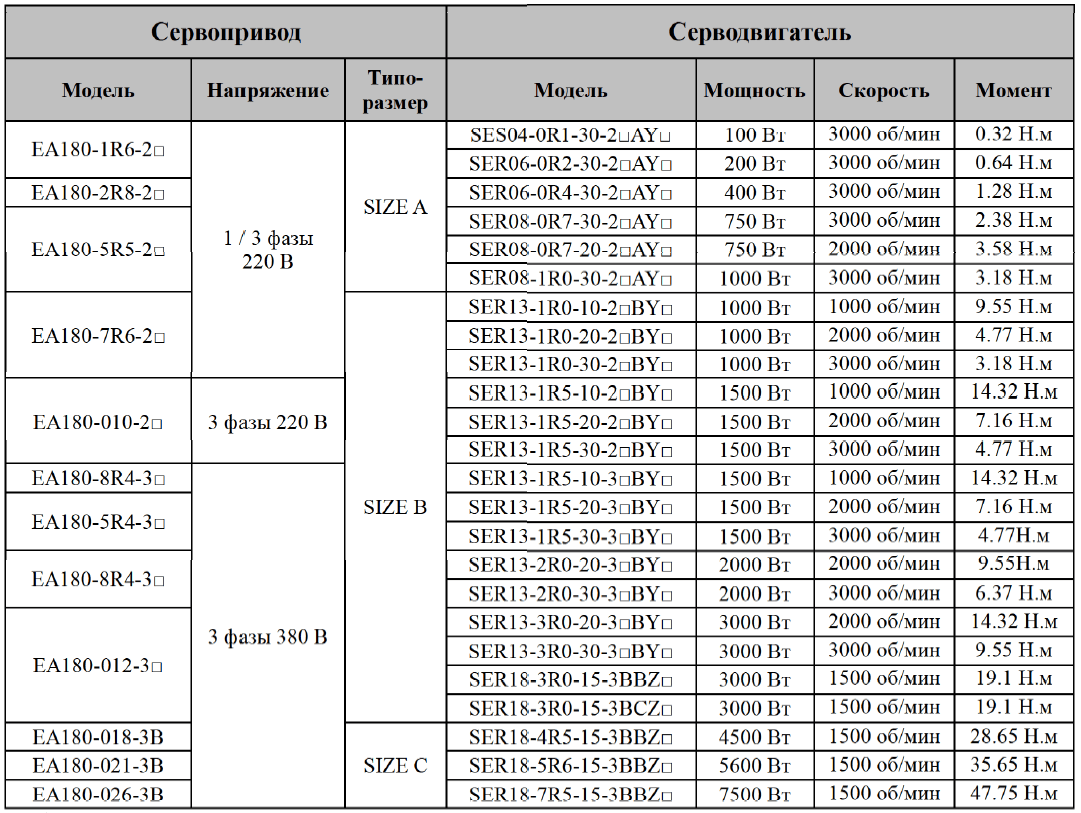

Таблица соответствия сервоприводов и серводвигателей:

Обращаем Ваше внимание, что тип энкодера, используемый сервомоторами, должен соответствовать типу энкодера, поддерживаемого сервоприводом.
