RG/2MB (RG6) – Регуляторы давления газа комбинированные с большой пропускной способностью

Раздел:

Регулятор RG6 отличается большой пропускной способностью, до 7600 нм3/ч. Используется такой регулятор в газораспределительных станциях, в системах редуцирования газа, работающих на среднем давлении с большим потреблением газа.

Информация
Документация
Смотрите также

Регулятор оснащен предохранительно-запорным клапаном, который перекрывает подачу газа при превышении или при понижении давления относительно заданной настройки. Возможно оснащение регулятора индикатором положения предохранительно-запорного клапана, сигнал которого можно вывести на пульт диспетчера.

Регулятор можно использовать на установках, работающих на метане, сжиженном газе, азоте, и других некоррозийных газах, возможна версия для работы на биогазе или попутном нефтяном газе.

Установка регулятора допустима только на горизонтальном участке трубы, рабочей пружиной вверх.

Технические данные:

Виды используемых газов: метан, азот, воздух (сухие газы)
Фланцевые соединения PN16: DN65-DN100 согласно ГОСТ 33259-2015 (12820-80)
Температура окружающей среды: от -40 до +60°С
Максимальное рабочее давление: 0,6 МПа
Время закрытия ПЗК: < 1 сек.
Точность регулирования исходящего давления: ±10%
Средний срок службы: 40 лет
Материал: сплав алюминия

Модификации:

Модификация	DN	Соединение	P. max, МПа	Диапазон настройки, кПа
RB610 X10	100	Фланец	0,6	15,0…25,0
RB610 X20	100	Фланец	0-0,1	23,0…35,0
RB610 X30	100	Фланец	0-0,1	30,0…45,0

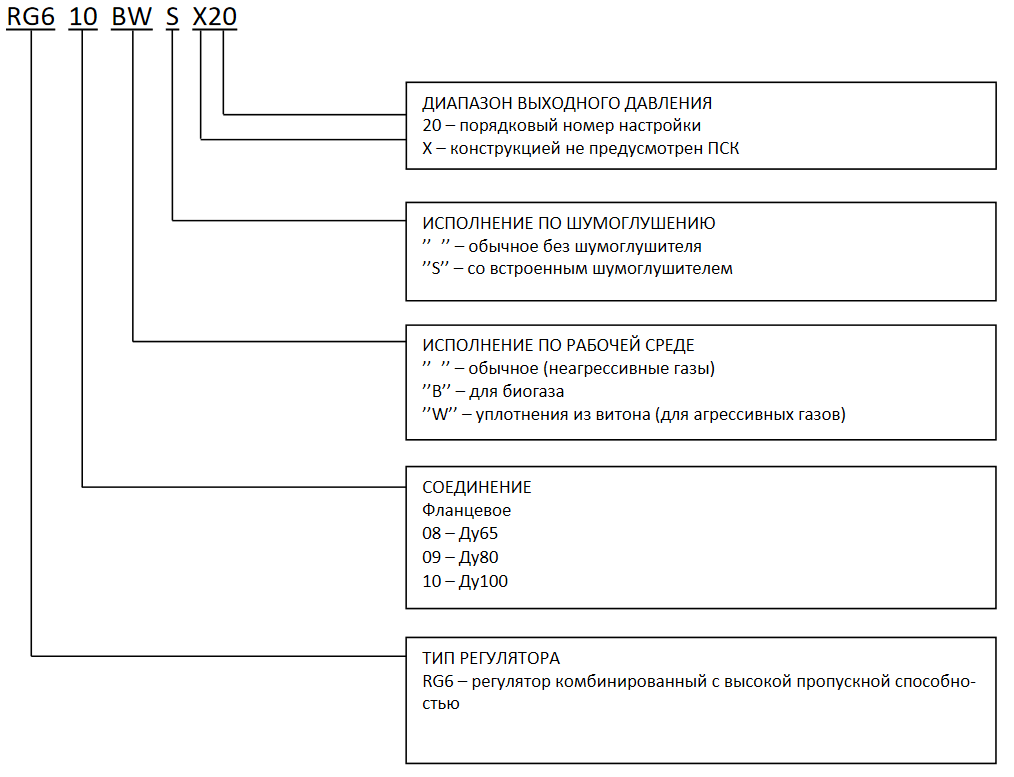

Обозначение:
