ТСМr(ТСПr)-Кл1-1, 1-2, 1-3 Термопреобразователи сопротивления

Раздел:

Контроль температуры жидких и сыпучих сред.
Диапазон измерения температуры от -50 до +180°С.
Диаметр зонда от 5 до 10 мм.

Информация
Документация
Смотрите также

Термопреобразователи сопротивления Кл1 c чувствительным из платины ТСП и меди ТСМ с клеммной головкой предназначены для непрерывного измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC).

В термопреобразователях используется клеммная головка диаметра 45 или 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали термометров изготовлены из пищевой нержавеющей стали 12х18хH10T. Допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

Перечень стандартных размеров:

Номер исполнения	Тип клеммной головки*	Диаметр монтажной части, D, мм	Диаметр резьбы, М	Длина монтажной части, I, мм
Кл1-1	М	5,0	—	80; 100; 120; 200
	М	6,0	—	80; 100; 120; 200
	Б	8,0; 10,0	—	100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
Кл1-2	М I2 = 30	5,0	М10х1,0 М12х1,5	80; 100; 120; 160; 200
	М I2 = 30	6,0	М16х1,5	80; 100; 120; 160; 200
	Б I2 = 120	8,0; 10,0	М20х1,5; G½	100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
Кл1-3	М	5,0	М12х1,5	80; 100; 120; 160; 200
	М	6,0	М16х1,5	80; 100; 120; 160; 200
	Б	8,0; 10,0	М20х1,5; G½	100; 120; 160; 200; 300; 400; 500; 630; 800; 1000

* М – малая клеммная головка Ø 45 мм; Б – большая клеммная головка Ø 58 мм.

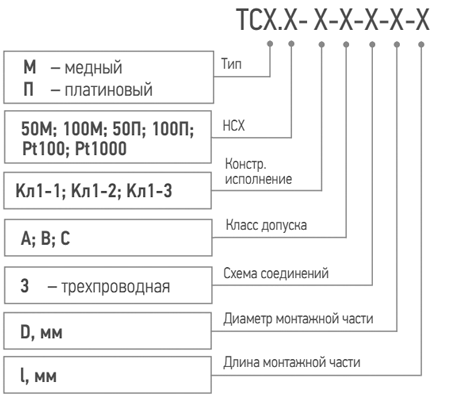

Обозначение при заказе:

Технические характеристики

Паспорт
