Овен ДТСхх5М.RS Термопреобразователи сопротивления с выходным сигналом RS-485 с коммутационной головкой

Раздел:

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

Информация
Документация
Смотрите также

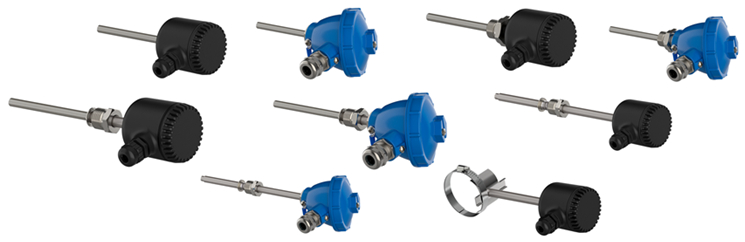

Конструктивные исполнения:

ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Среда измерения:
Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

• первичный преобразователь (сенсор) — термопреобразователь сопротивления (ДТС);

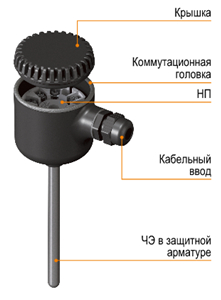

• измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Преимущества датчиков температуры с RS-485:

Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи.
Увеличивают длину линии связи до 1200 метров.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,1600, 2000
	025	D = 10 мм
	515	D = 6 мм
Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120, 160, 200, 250, 320, 400, 500,630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	505	D = 6 мм, M = 20×1,5 мм**, S = 27 мм
	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120
	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.

Технические характеристики:

Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS

Датчик	Максимальный диапазон измерений, °С	Пределы допускаемой основной приведенной погрешности, %
ДТС-50М, ДТС-100М	-50...+180	±0,5; ± 1,0
ДТС-PT100, ДТС-100П	-50…+300	± 0,25
ДТС-PT100, ДТС-100П	-50…+500	± 0,5
ДТС125М	-40…+85	± 1,0

Технические характеристики

Наименование	Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)	24В
Диапазон допустимых напряжений питания (постоянного тока)	10...42В
Защита от смены полярности напряжения питания	есть
Гальваническое разделение цепи питания от цепи ЧЭ	Нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485	есть, до 500 В
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	10 мин
Интерфейс связи RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
Показатель тепловой инерции, не более	20...40 с
Номинальное давление (не более) защитной арматуры с диаметром погружной части:
- до 6 мм	0,4 МПа
- 6 мм	0,6 МПа
- от 8 до 12 мм	10,0 МПа
- 12 мм и более	16,0 МПа
Степень защиты (по ГОСТ 14254):
— корпус с пластмассовой коммутационной головкой;	IP 54
— корпус с металлической коммутационной головкой и ДТС125М	IP 65
Кабельный ввод (максимальный диаметр подключаемого кабеля):
— для пластмассовой коммутационной головки	М16×1,5 (ø10 мм);
— для пластмассовой коммутационной головки ДТС125М.RS;	М16×1,5 (ø6 мм);
— для металлической коммутационной головки	М20×1,5 (ø10 мм)
Характеристики надежности
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Время непрерывной работы	круглосуточно

Модификации:

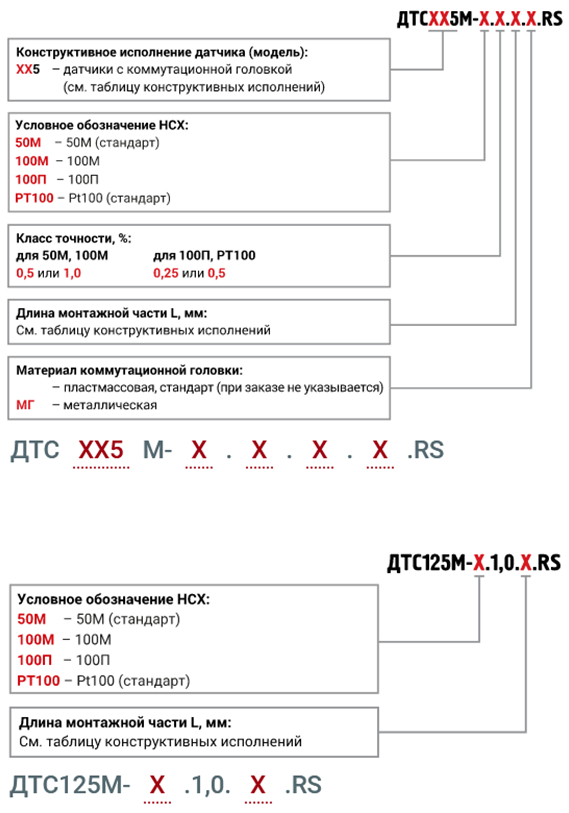

Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.RS

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-РТ100.0,25.120.RS

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 035, класс точности 0,25 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+300 °С.

Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры со следующими отличиями:

после обозначения конструктивного исполнения (модели) датчика указывается заглавная буква «М», указывающая на то, что датчик выполнен с увеличенной коммутационной головкой под нормирующий преобразователь;
в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «RS», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом RS-485.
