ДТПХхх5М.RS Преобразователи термоэлектрические с выходным сигналом RS-485 с коммутационной головкой

ДТПХхх5М.RS Преобразователи термоэлектрические с выходным сигналом RS-485 с коммутационной головкой
Раздел: По каталогу ОВЕН

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).



  • Информация
  • Документация
  • Смотрите также

  • Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

    Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

    Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

    Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

    Преимущества датчиков температуры ОВЕН с RS-485:

    • Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
    • Не занимают аналоговые входы.
    • Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
    • Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
    • Передают данные напрямую в «облако».
    • Увеличивают помехоустойчивость линии связи.
    • Увеличивают длину линии связи до 1200 метров.
    • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

    Конструктивные исполнения:

    Конструктивное исполнение Модель (см. обозначение при заказе) Параметры Материал защитной арматуры (диапазон измерения температур) Длина монтажной части L*, мм
    015 D=8 мм ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)    		 60, 80,
    100,120,
    160, 180,200,
    250, 320,
    400,500,
    630, 800,
    1000, 1250,
    1600, 2000
    025 D=10 мм ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)

    Подвижный штуцер    		 035 D=8 мм,
    M=20×1,5 мм,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    045 D=10 мм,
    M=20×1,5 мм,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)    		 80,
    100,120,
    160, 180,200,
    250, 320,
    400,500,
    630, 800,
    1000, 1250,
    1600, 2000
    065 D=8 мм,
    M=20×1,5 мм,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)    		 >60, 80,
    100,120,
    160, 180,200,
    250, 320,
    400,500,
    630, 800,
    1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)
    085 D=10 мм,
    M=27×2 мм,
    S=32 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    105 D=8мм,
    M=20×1,5 мм,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)

    Подвижный штуцер    		 185 D=10 мм,
    M=22×1,5 мм,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)    		 60, 80,
    100,120,
    160, 180,200,
    250, 320,
    400,500,
    630, 800,
    1000, 1250,
    1600, 2000
    195 D=10 мм,
    M=27×2 мм,
    S=32 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)

    Подвижный штуцер    		 205 D=10 мм,
    M=22×1,5 мм,
    S=27 мм,
    R=9,5 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)
    215 D=10 мм,
    M=27×2 мм,
    S=32 мм,
    R=12 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)
    сталь 10Х23Н18 (-40…+900 °С)

    Подвижный штуцер    		 265 D=6 мм,
    M=22×1,5 мм,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С)
    ДТПК
    сталь 12Х18Н10Т (-40…+800 °С)    		 60, 80,
    100,120,
    160, 180,200,
    250, 320,
    400,500,
    630, 800,
    1000
    275 D=3 мм
    D=4,5 мм    		 ДТПL
    сталь 12Х18Н10Т (-40…+600 °С),
    диаметр КТМС 3,0 мм

    ДТПK
    сталь AISI 321 (-40…+800 °С),
    диаметр КТМС 3,0 мм
    диаметр КТМС 4,5 мм

    сталь AISI 310 (-40…+900 °С),
    диаметр КТМС 4,5 мм

    сталь AISI 316 (-40…+900 °С),
    диаметр КТМС 4,5 мм
    диаметр КТМС 3,0 мм

    ДТПN
    сплав Nicrobell D (-40…+1250 °С),
    диаметр КТМС 4,5 мм    		 60...30000
    кратно 10

    Подвижный штуцер    		 285 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм

    Подвижный штуцер    		 295 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм
    365 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм

    * Длина монтажной части L выбирается при заказе.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.

    Технические характеристики:

    Метрологические характеристики термопар с RS-485 ДТП-RS

    Датчик Максимальный диапазон измерений, °С* Приделы допускаемой основной приведенной погрешности, %
    ДТПL -40...+600 ± 1,0
    ДТПK -40...+900
    ДТПN -40...+1250
    * В зависимости от исполнения.
    Наименование Значение
    Характеристики питания
    Номинальное значение напряжения питания (постоянного тока) 24В
    Диапазон допустимых напряжений питания (постоянного тока) 10...42В
    Защита от смены полярности напряжения питания есть
    Гальваническое разделение цепи питания от цепи ЧЭ Нет
    Гальваническое разделение цепи питания от цепи интерфейса RS-485 есть, до 500 В
    Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более 10 мин
    Интерфейс связи RS-485
    Скорости обмена 9600, 14400, 19200, 38400, 57600, 115200 бит/с
    Протокол связи Modbus RTU
    Режим работы в сети Slave
    Входное сопротивление 96 кОм (1/8 от стандартной нагрузки)
    Характеристики конструкции
    ДТС-RS 40 с
    ДТС-RS с КТМС 10 с
    ДТС-RS с термоэлектродом в металлической защитной арматуре диаметром до 10 мм 40 с
    Номинальное давление (не более) защитной арматуры с диаметром погружной части:
    — до 6 мм 0,4 МПа
    — 6 мм 0,6 МПа
    — от 8 до 12 мм 10,0 МПа
    — 12 мм и более 16,0 МПа
    Степень защиты (по ГОСТ 14254):
    — корпус с пластмассовой коммутационной головкой; IP 54
    — корпус с металлической коммутационной головкой и ДТС125М IP 65
    Кабельный ввод (максимальный диаметр подключаемого кабеля):
    — для пластмассовой коммутационной головки М16×1,5 (ø10 мм)
    — для металлической коммутационной головки М20×1,5 (ø10 мм)
    Характеристики надежности
    Средняя наработка на отказ, не менее 50 000 ч
    Средний срок службы, не менее 12 лет
    Время непрерывной работы круглосуточно

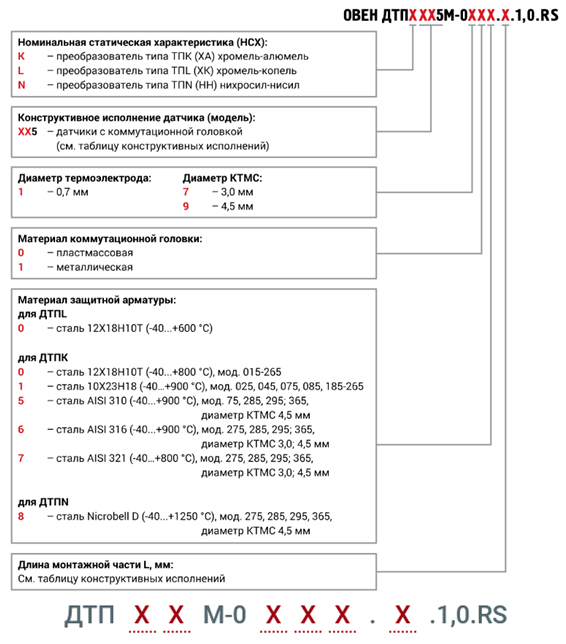

    Модификации:

    Пример обозначения при заказе: ОВЕН ДТПК045М-0110.120.1,0.RS

    Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, с цифровым интерфейсом RS-485.
