Ратар-02-1 Терморегулятор с аварийным реле для отопительных котлов

Раздел:

Терморегулятор Ратар-02-1 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического назначения и применяется в качестве блока управления для отопительных котлов, водонагревателей, тепловентиляторов, электрических термокамер и других систем.

Информация
Документация
Смотрите также

Терморегулятор предназначен для работы с термопреобразователем с полупроводниковым чувствительным элементом TС1047 фирмы «Microchip».

Прибор выпускается в щитовом корпусе Щ1.

Терморегулятор Ратар-02-1 может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис.

Терморегулятор работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки.

Прибор имеет аварийное реле, работу которого можно включать или отключать при настройке.

Аварийное реле срабатывает при:

температуре выше 95⁰С,
давлении ниже нормы (для Ратар-02-1-Щ1-М), уровне теплоносителя ниже нормы (для Ратар-02-1-Щ1-У).

Для работы Ратар-02-1-Щ1-М необходимо применять электроконтактный манометр с замкнутыми контактами при пониженном давлении, для Ратар-02-1-Щ1-У — датчик уровня кондуктометрический.

Дополнительные возможности:

терморегулятор для отопительных котлов обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц;
время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с.;
диапазон регулирования температуры (задания уставки) – от 0 до плюс 95°С;
диапазон регулирования гистерезиса температурного – от 0 до 20°С.;
точность задания уставки – 1°С.

Особенности:

Очень простое управление при помощи 2-х потенциометров
Дополнительный вход для подключения э/к манометра или датчика уровня
Дополнительное аварийное реле

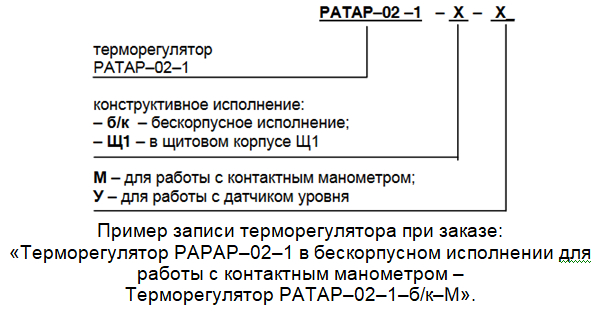

Обозначение при заказе:

Технические характеристики:

Диапазон задания температуры отключения	0…+95⁰С
Диапазон задания гистерезиса (разности между температурами вкл. и выкл.)	0…20⁰С
Точность задания уставки	1,0⁰С
Разрешающая способность измерения	0,1⁰С
Напряжение питания	198…242 В
Номинальный коммутируемый ток	10,0 А
Температура срабатывания аварийного реле	95,0⁰С
Габаритные размеры	96х48х112 мм
Масса	не более 0,50 кг

Применение:

Терморегулятор для отопительных котлов Ратар-02.1 применяется в качестве блока управления для водонагревателей, тепловых котлов, тепловентиляторов, электрических термокамер и других систем.
