Ратар-01Терморегуляторы универсальные

Раздел:

Терморегулятор Ратар-01 предназначен для контроля и поддержания температуры и применяется в качестве встроенного блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами и другими системами.

Информация
Документация
Смотрите также

Измерение температуры при помощи датчиков:

преобразователей термоэлектрических типа ХК(L)
термопреобразователей полупроводниковых (п/п) с аналоговым выходом (датчик температуры ТС1047 фирмы «Microchip»)

Возможно использование терморегулятора в «режиме охладителя» при подключении электрохолодильной техники к нормально-замкнутым контактам реле терморегулятора.

Регулятор Ратар-01.п/п имеет дополнительный вход, который можно использовать для дополнительной защиты объекта регулирования при подключении к регулятору термовыключателя, датчика уровня и т.д. Например, при подключении кондуктометрического датчика уровня и понижении уровня жидкости ниже заданного, происходит размыкание контактов реле терморегулятора. При повышении уровня – контакты вновь замыкаются.

Особенности:

Дополнительный вход для подключения датчика уровня (в исполнении с п/п датчиком)
Возможность подключения дополнительных устройств температурной защиты: термореле, термовыключателей и т.д.
Простота и удобство в работе
Крепление на DIN-рейку

Терморегуляторы выпускаются в двух исполнениях:

в корпусе на DIN–рейку;
в щитовом корпусе.

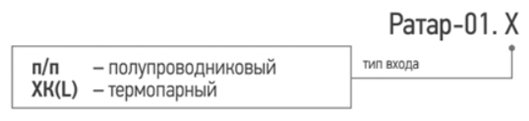

Обозначение при заказе:

Технические характеристики:

	Ратар-01.п/п	Ратар-01.ХК(L)
Диапазон измерения и регулирования температуры	-40…+120⁰С	0…+500⁰С
Точность задания уставки	±5⁰С	±10⁰С
Гистерезис	не более 3ºС
Время срабатывания режима «снижение уровня теплоносителя»	в течение не более (1,5±1,0) с	-
Время включения и выключения реле	2 с
Тип выходного устройства	э/м реле
Напряжение питания	(220±22)В
Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке	не более 12 А при cosφ≥0,6
Наличие дополнительного входа для подключения датчика уровня или контактного устройства	+	-
Температура эксплуатации	+5…+55⁰С
Габаритные размеры	72х88х54 мм
Масса	не более 0,4 кг

Принцип действия терморегулятора

Терморегулятор в рабочем режиме управляет нагревательным устройством объекта эксплуатации.

При превышении температуры рабочей среды выше заданной температуры отключения, установленной с помощью ручки–потенциометра, терморегулятор прерывает электрическую цепь питания электронагревательного устройства.

При понижении температуры на величину гистерезиса ниже установленной на терморегуляторе, происходит замыкание электрической цепи питания нагревателя.

Примечание: Возможно использование терморегулятора в «режиме охладителя» при подключении электрохолодильной техники к нормально–замкнутым контактам реле терморегулятора.
