МПР51 Регулятор температуры и влажности, программируемый по времени

МПР51 Регулятор температуры и влажности, программируемый по времени
Раздел: Овен

Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.



  • Информация
  • Документация
  • Смотрите также
  • Прибор выпускается в щитовом корпусе типа Щ4.

    Функциональные возможности прибора ОВЕН МПР51:

    • Измерение трех параметров:
      • температуры камеры («сухого» термометра) Тсух
      • температуры «влажного» термометра Твлаж
      • температуры продукта Тпрод
    • Вычисление двух дополнительных параметров
      • разности температур ΔТ = Тсух – Тпрод
      • влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
    • Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
    • Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
    • Регулирование по заданной пользователем программе
    • Дополнительное реле и 8 транзисторных ключей:
      • для сигнализации об аварии и об окончании выполнения программы;
      • для управления дополнительным оборудованием
    • Автонастройка ПИД-регуляторов
    • Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
    • Встроенный интерфейс RS-485 по заказу
    • Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

    Стандартные варианты применения МПР51:

    • Измеритель-регулятор температуры и влажности (Тсух,Ψ);
    • Измеритель-регулятор температуры и разности температур (Тсух,ΔТ);
    • Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).

    Технические характеристики:

    Напряжение питания 150…242 В переменного тока частотой 47...63 Гц
    или 210...300 В постоянного тока
    Диапазон измерения при использовании (в скобках указана разрешающая способность):
    – датчика ТСМ –50...+200 °С (0,1 °С)
    – датчика ТСП, Pt100 –80...+750 °С (0,1 °С)
    – датчика положения задвижки 0...100 % (1 %)
    Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) ±0,5 %
    Количество входных каналов, из них: 5
    – температуры 3
    – положения задвижки 2
    Количество каналов регулирования 2
    Количество выходных реле 5
    Количество выходных транзисторных ключей 8
    Период следования управляющих импульсов на выходе регулятора 1...120 с
    Максимально допустимый ток нагрузки устройств управления:
    – э/м реле (при ~220 В или =30 В) 4 А
    – транзисторного ключа (при постоянном напряжении =50 В) 200 мА
    Интерфейс связи с ПК по заказу RS-485
    Тип корпуса щитовой Щ4
    Габаритные размеры 96×96×145 мм
    Степень защиты корпуса со стороны передней панели IP54

    Условия эксплуатации

    Температура окружающего воздуха +1...+50 °С
    Атмосферное давление 86...106,7 кПа
    Относительная влажность воздуха (при 35 °С) 30...80 %

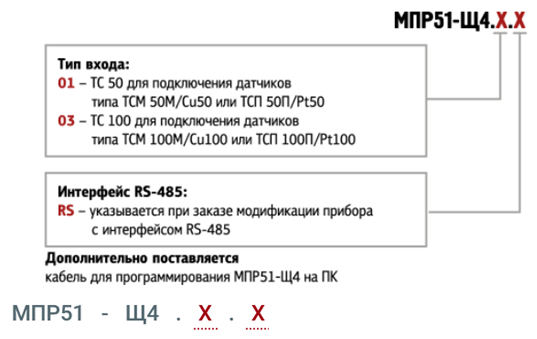

    Модификации:

  • Технические характеристики

    Руководство по эксплуатации
