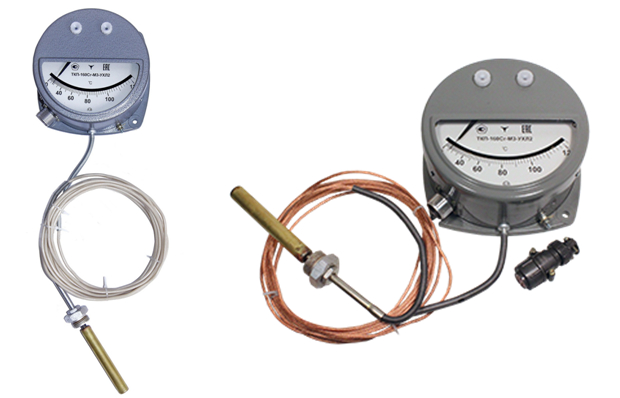

ТКП-160Сг-М3 / ТКП-160Сг-М3-1 Термометры манометрические, конденсационные, показывающие сигнализирующие

Раздел:

Новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2.

Информация
Документация
Смотрите также

Благодаря применению новых технологий изготовления деталей, удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.

Термометры манометрические конденсационные показывающие сигнализирующие предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств промышленных приборов.

ТИПЫ:

ТКП-160Сг-М3
ТКП-160Сг-М3-1

Термометры — для поставок отечественным потребителям, а также для экспорта.

Термометры предназначены для эксплуатации в условиях, пронормированных для исполнения УХЛ категории 2 по ГОСТ 15150 - модель ТКП-160Сг-М3 (по ГОСТ 15150-69 - модель ТКП-160Сг-М3-1), но для работы при температурах окружающего воздуха от минус 50°С до плюс 60°С и относительной влажности 95 % при температуре 35°C, для исполнения Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10°С до плюс 55°С и относительной влажности 95 % при температуре 35°С.

Термометры по классификации ГОСТ Р 52931 относятся

по наличию информационной связи с другими изделиями - к изделиям, предназначенным для информационной связи с другими изделиями;
по виду энергии носителя сигналов - к электрическим;
в зависимости от эксплуатационной законченности - к изделиям третьего порядка;
по устойчивости к климатическим воздействиям - к группе исполнения Д3 и С3;
по устойчивости к механическим воздействиям при эксплуатации - к группе исполнения L 3;
по защищенности от воздействия окружающей среды - к исполнению, защищенному от попадания внутрь пыли и воды (степень защиты IP43 для модели ТКП-160Сг-М3; степень защиты IP54 для модели ТКП-160Сг-М3-1 ).

Рабочее положение корпуса:

для дистанционных термометров — вертикальное.
для местных: осевые — горизонтальное; радиальные — вертикальное.

Технические характеристики:

Модель	ТКП-160Сг-М3
Пределы измерений, °С	-25…+75		0…120			100…200		200…300
Заполнитель термосистемы	хладон 22		метил хлористый			ацетон		толуол
Класс точности	1,5; 2,5
Длина соединительного капилляра, м	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25
Глубина погружения термобаллона, мм	125*; 160; 200; 250; 315; 400; 500
Диаметр термобаллона, мм	12; 14; 16							16
Материал термобаллона	латунь ЛС-59, нерж.сталь*							нерж.сталь
Вид защитной оболочки капилляра	А - медная, Б - полиэтиленовая							А - медная
Разрывная мощность контактов сигнализирующего устройства, ВА	50
Климатическое исполнение по ГОСТ 15150	УХЛ2, Т2, ТВ3
Напряжение внешних коммутируемых цепей переменного тока, В	220В/50Гц для исполнений УХЛ2, Т2
	250В/60Гц для исполнения ТВ3
Степень пылевлагозащиты	IP43
Группа виброустойчивости	L3 по ГОСТ 12997-84
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	60 месяцев
Срок службы, не менее	10 лет
Модель	ТКП-160Сг-М3-1
Пределы измерений, °С	-25…+75	0…100		0…120	50…150		100…200			200…300
Заполнитель термосистемы	хладон 22	метил хлористый		метил хлористый	этил хлористый		ацетон			толуол
Класс точности	1,5; 2,5
Длина соединительного капилляра, м	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25
Глубина погружения термобаллона, мм	125*; 160; 200; 250; 315; 400; 500; 630; 800; 1000
Диаметр термобаллона, мм	12; 14; 16								16
Материал термобаллона	латунь ЛС-59, нерж.сталь*								нерж.сталь
Вид защитной оболочки капилляра	А - медная, Б - полиэтиленовая								А - медная
Разрывная мощность контактов сигнализирующего устройства, ВА	50
Климатическое исполнение по ГОСТ 15150	УХЛ2, Т2, ТВ3
Напряжение внешних коммутируемых цепей переменного тока, В	220В/50Гц для исполнений УХЛ2, Т2
	250В/60Гц для исполнения ТВ3
Степень пылевлагозащиты	IP54
Группа виброустойчивости	L3 по ГОСТ 12997-84
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	60 месяцев
Срок службы, не менее	10 лет

* Специсполнение, термобаллоны приборов глубиной погружения 125 мм (исполнение только диаметром 16 мм), а также термобаллоны диаметрами 12 мм и 14 мм изготавливаются только из нерж. стали.

Межповерочный интервал – 1 год.
Выпускаются по СНИЦ.405 153.008 ТУ.

Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Имеется Декларация соответствия техническому регламенту таможенного союза.

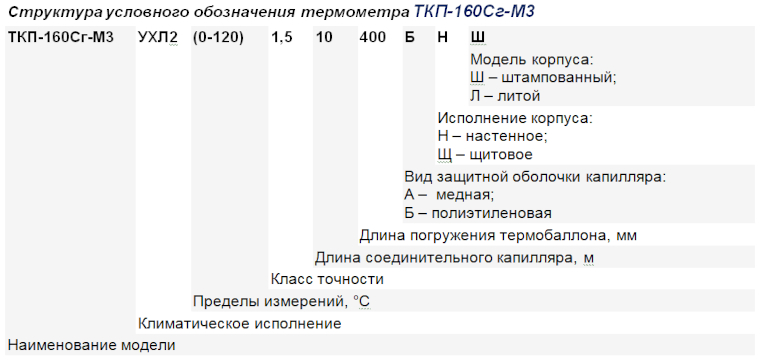

Обозначение при заказе:

Пример условного обозначения термометра при заказе:
Манометрический сигнализирующий термометр для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-120°С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной погружения термобаллона 400 мм, полиэтиленовой оболочкой, настенного исполнения, со штампованным корпусом:
ТКП-160Сг-М3-УХЛ2 (0-120)-1,5 10-400-Б-Н-Ш

Пример условного обозначения термометра ТКП-160Сг-М3-1 при заказе:
Манометрический сигнализирующий термометр для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-100°С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной погружения термобаллона 400 мм, полиэтиленовой оболочкой, настенного исполнения, со штампованным корпусом:
ТКП-160Сг-М3-1-УХЛ2 (0-120)-1,5 10-400-Б-Н-Ш
