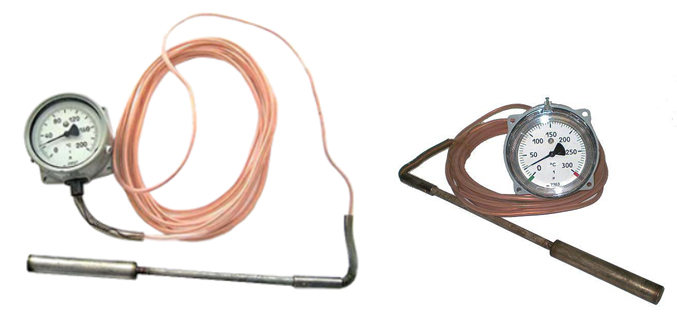

ТГП-100-М1 / ТКП-100-М1 / ТГП-100Эк-М1 / ТКП-100Эк-М1 Термометры показывающие, показывающие электроконтактные

Раздел:

Термометры показывающие предназначены для измерения температуры жидких и газообразных сред.

Информация
Документация
Смотрите также

Термометры показывающие электроконтактные — для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей.

ТИПЫ

ТГП-100-М1 — термометр показывающий газовый
ТКП-100-М1 — термометр показывающий конденсационный
ТГП-100Эк-М1 — термометр показывающий электроконтактный газовый
ТКП-100Эк-М1 — термометр показывающий электроконтактный конденсационный

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Пределы измерений, °С: ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400 –25…+35; –25…+75; 0…+50; 0…+100; 0…+120; +100…+200; +200…+300
2. Длина соединительного капилляра L, м:	1,6; 2,5; 4; 6; 10; 16; 25
3. Длина погружения термобаллона L1, мм: ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	160; 200; 250; 315; 400; 500 125; 160; 200; 250; 315; 400
4. Классы точности	1; 1,5
5. Температура окружающего воздуха, °С: для исполнения УХЛ4 ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1 для исполнения Т3	–10…+60; –50…+60; –10…+55;
6. Климатические исполнения	УХЛ4; Т3
7. Относительная влажность воздуха при температуре 35°С для исполнения УХЛ4, % для исполнения Т3, %	80 100
8. Степень защиты от воздействия пыли и воды	IP40
9. Виброустойчивость, группа	L3
10. Напряжение внешних коммутируемых цепей: переменный ток, В постоянный ток, В	24; 40; 60; 110; 220; 240 24; 60; 110; 220
11. Разрывная мощность контактов сигнализирующего устройства, В·А, не более	30
12. Сигнализирующее устройство прямого действия, исполнение по ГОСТ 16920	V
13. Давление измеряемой среды, кгс/см²	64 без защитной гильзы 250 с защитной гильзой
14. Присоединительная резьба, D, мм: ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	М33х2 М27х2
15. Габаритные размеры, мм: ТГП-100Эк-М1, ТКП-100Эк-М1 ТГП-100-М1, ТКП-100-М1	106х106х150 106х106х75
16. Масса термометра без термосистемы, кг, не более	0,9
17. Изготавливаются по	ТУ 311-0225626.117-91
18. Свидетельство об утверждении типа средств измерений	OC.C.32.004.A № 42085/1 Приложение. Лист 1 из 4 Приложение. Лист 2 из 4 Приложение. Лист 3 из 4 Приложение. Лист 4 из 4
19. Сертификат об утверждении типа средств измерений Республики Беларусь	№ 10908
Зарегистрирован в Государственном реестре средств измерений под №	РБ 03 10 4831 17
20. Декларация о соответствии	ЕАЭС № RU Д-RU.НХ37.В.01219/20
21. Код ОКП	42 1110

ОФОРМЛЕНИЕ ЗАКАЗА

При заказе необходимо указать:	Пример заказа:
= Тип термометра Пределы измерения Класс точности Длину соединительного капилляра Длину погружения термобаллона Наличие защитной гильзы Обозначение ТУ	Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм: Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250 ТУ 311-0225626.117-91.

При заказе необходимо указать:

Пример заказа:

Тип термометра
Пределы измерения
Класс точности
Длину соединительного капилляра
Длину погружения термобаллона
Наличие защитной гильзы
Обозначение ТУ

Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250
ТУ 311-0225626.117-91.

* Термометры ТГП при длине капилляра L от 10 м и при температуре измерения 400°С и более изготавливаются с длиной погружения не менее 315 мм.
