ДВТ-04 Датчики влажности и температуры

Раздел:

Экономичные датчики температуры и относительной влажности ДВТ-04 — это современные высококачественные приборы, в которых используются цифровые сенсоры температуры и влажности Швейцарской компании Sensirion.

Информация
Документация
Смотрите также

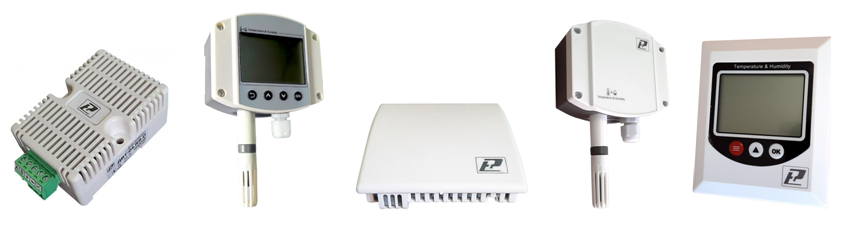

Датчики имеют один из двух типов выходного сигнала: токовый 4…20 мА или цифровой RS485 ModBus. Серия ДВТ-04 включает в себя приборы различного конструктивного исполнения, типа монтажа и назначения, в том числе датчики для чистых помещений для установки на стену-К, датчик для шкафов автоматики и серверных с установкой на ДИН рейку-Д, датчики в герметичном промышленном исполнении Н1. Часть приборов снабжена Ж/К дисплеем. Все приборы с RS485 объединены общим сервисом настроек. Приборы отличает простой дружественный пользовательский интерфейс.

Модификации:

ДВТ-04.RS.D на DIN-рейку, для шкафов автоматики, RS485 Modbus
ДВТ-04.RS.Н1.И на стену, герметичное исполнение, RS485, с дисплеем
ДВТ-04.Т.Н1.И на стену, герметичное исполнение, 4…20 мА, с дисплеем
ДВТ-04.T.K на стену, для чистых помещений, 4-20 мА
ДВТ-04.T.Н1 на стену, герметичное исполнение, 4-20 мА
ДВТ-04.RS.К.И на стену, для чистых помещений, RS485, с дисплеем
ДВТ-04.RS.K на стену, для чистых помещений, RS485 Modbus
ДВТ-04.RS.Н1 на стену, герметичное исполнение, RS485

Подробнее о каждой модели:

ДВТ-04.RS.D Датчик температуры и относительной влажности на DIN-рейку, для шкафов автоматики, RS485 Modbus

Высокая точность
Крепление на DINрейку
Небольшие размеры
Сенсор Sensirion Швейцария встроен в корпус
Стандартный протокол связи RS485 Modbus
Низкая цена
Быстрое и простое подключение

Датчик температуры и относительной влажности ДВТ-04.RS.D предназначен для контроля температуры и отн. влажности воздуха, и неагрессивных газов в различных областях промышленности, сельском и коммунальном хозяйстве.
Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях RS-485 с протоколом Modbus-RTU.
Способ крепления: на DIN рейку или на стену при помощи двух винтов.
Для настройки прибора используется программа-конфигуратор ДВТ-04.

Технические характеристики:

Диапазон измерения относительной влажности,%	от 0 до 95
Диапазон измерения температуры,°С	от -20 до +60
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения относительной влажности	± 10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Протокол передачи данных	Modbus RTU
Параметры интерфейса: Скорость обмена данными, бит/с (задаётся при настройке)	2400, 4800, 9600
Напряжение питания прибора постоянным током, В	от 10 до 30
Габаритные размеры датчика, мм	65х46х28,5
Степень защиты от пыли и влаги	IP30
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	5

ДВТ-04.RS.Н1.И Датчик температуры и относительной влажности на стену, герметичное исполнение, RS485, с дисплеем

Высокая точность
Крепление на стене и на DIN-рейке
Современный внешний вид
Сенсор Sensirion Швейцария
Стандартный протокол связи RS485 Modbus
Широкий диапазон температуры эксплуатации
Низкая цена
Герметичный корпус
Ж/к дисплей

Датчик влажности и температуры ДВТ-04.RS.Н1.И предназначен для контроля температуры и отн. влажности воздуха, и неагрессивных газов в различных областях промышленности, сельском и коммунальном хозяйстве.
Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях RS-485 с протоколом Modbus-RTU.
Для настройки прибора используется программа-конфигуратор ДВТ-04.

Технические характеристики:

Напряжение питания прибора постоянным током, В	10...30
Диапазоны измерения: - температура, °С - относительная влажность, %	от -20 до +60 от 0 до 95
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Постоянная времени измерения при скорости воздуха не менее 1 м/с, с - температура - относительная влажность	25 8
Период измерения, с	100х85х26
Масса прибора, не более, кг	1
Протокол передачи данных	Modbus RTU
Параметры интерфейса: Скорость обмена данными, бит/с (задаётся при настройке) Адрес в сети(задаётся при настройке)	2400, 4800, 9600 1-255
Диапазон ввода поправочного коэффициента	от -100 до +100
Возможность настройки с помощью кнопок на передней панели и по сети	есть
Возможность установки пароля	есть
Габаритные размеры, мм	88х147х41
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	5
Максимальная потребляемая мощность, не более, Вт	0,4
Степень защиты от пыли и влаги	IP54

Дополнительные принадлежности:

Набор для юстировки: набор солей для поддержания постоянной относительной влажности, 6шт.

ДВТ-04.Т.Н1.И Датчик температуры и относительной влажности на стену, герметичное исполнение, 4…20 мА, с дисплеем

Высокая точность
Крепление на стене и на DINрейке
Современный внешний вид
Сенсор Sensirion Швейцария
Токовый выход 4-20 мА
Широкий диапазон температуры эксплуатации
Низкая цена
Герметичный корпус
ЖК дисплей
Пользовательская юстировка

Датчик влажности и температуры ДВТ-04.Т.Н1.И предназначен для измерения температуры и отн. влажности, и передачи измеренных значений в виде унифицированного токового сигнала 4...20 мА. Прибор предназначен для применения в схемах контроля и регулирования температуры и относительной влажности воздуха и неагрессивных газов.

Технические характеристики:

Напряжение питания постоянным током, В	10...30
Выходной сигнал, мА	4...20
Количество выходов	2
Диапазоны измерения (преобразования): - температура, °С - относительная влажность, %	от -40 до +80 от 0 до 100
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Температура эксплуатации электронного блока: зонда с сенсором:	-20…+60°С -40…+80°С
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Постоянная времени измерения при скорости воздуха не менее 1 м/с, с - температура - относительная влажность	25 8
Потребляемая мощность, не более, Вт	1,2
Сопротивление нагрузки, не более, Ом	600
Габаритные размеры датчика, мм	147х88х41
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	3 года
Степень защиты от пыли и влаги	IP54

Дополнительные принадлежности:

Набор для юстировки: набор солей для поддержания постоянной относительной влажности, 6шт.

ДВТ-04.T.K Датчик температуры и относительной влажности на стену, для чистых помещений, 4-20 мА

Высокая точность
Крепление на стене
Современный внешний вид
Сенсор Sensirion Швейцария встроен в корпус
Токовый выход 4-20 мА
Низкая цена
Быстрое и простое подключение

Датчик температуры и относительной влажности ДВТ-04.T.K предназначен для применения в схемах контроля и регулирования температуры и относительной влажности воздуха и неагрессивных газов внутри помещения.
Прибор предназначен для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 °С, отн. влажности воздуха не более 95% и атмосферном давлении от 630 до 800 мм рт.ст. без конденсации влаги.

Технические характеристики:

Напряжение питания постоянным током, В	10...30
Выходной сигнал, мА	4...20
Количество выходов	2
Диапазоны преобразования сигнала: по температуре, настраиваемый, °С по влажности, %	от -40 до +80 от -20 до +60 от -40 до +60 от 0 до +50 от 0 до 100
Диапазоны измерения: - температура, °С - относительная влажность, %	от -40 до +60 от 0 до 95
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Постоянная времени измерения при скорости воздухане менее 1 м/с, с - температура - относительная влажность	25 8
Габаритные размеры датчика, мм	100х85х26
Масса прибора, не более, кг	0,1
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	3 года
Степень защиты от пыли и влаги	IP20

ДВТ-04.T.Н1 Датчик температуры и относительной влажности на стену, герметичное исполнение, 4-20 мА

Высокая точность
Крепление на стене и на DINрейке
Современный внешний вид
Сенсор Sensirion Швейцария
Токовый выход 4-20 мА
Широкий диапазон температуры эксплуатации
Низкая цена
Герметичный корпус

Датчик влажности и температуры ДВТ-04.T.Н1 предназначен для измерения температуры и отн. влажности, и передачи измеренных значений в виде унифицированного токового сигнала 4...20 мА. Прибор предназначен для применения в схемах контроля и регулирования температуры и относительной влажности воздуха и неагрессивных газов.

Технические характеристики:

Напряжение питания постоянным током, В	10...30
Выходной сигнал, мА	4...20
Количество выходов	2
Диапазоны измерения (преобразования): - температура, °С - относительная влажность, %	от -40 до +80 от 0 до 100
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Постоянная времени измерения при скорости воздуха не менее 1 м/с, с - температура - относительная влажность	25 8
Потребляемая мощность, не более, Вт	1,2
Сопротивление нагрузки, не более, Ом	600
Габаритные размеры датчика, мм	147х88х41
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	3 года
Степень защиты от пыли и влаги	IP54

Дополнительные принадлежности:

Набор для юстировки: набор солей для поддержания постоянной относительной влажности, 6шт.

ДВТ-04.RS.К.И Датчик температуры и относительной влажности на стену, для чистых помещений, RS485, с дисплеем

Высокая точность
Крепление на стене
Современный внешний вид
Сенсор Sensirion Швейцария
Стандартный протокол связи RS485 Modbus
Низкая цена
Ж/к дисплей

Датчик влажности и температуры ДВТ-04.RS.К.И предназначен для контроля температуры и отн. влажности воздуха, и неагрессивных газов в различных областях промышленности, сельском и коммунальном хозяйстве.
Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях RS-485 с протоколом Modbus-RTU.
Для настройки прибора используется программа-конфигуратор ДВТ-04.

Технические характеристики:

Диапазоны измерения: - температура, °С - относительная влажность, %	от -20 до +60 от 0 до 95
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Разрешающая способность	0,1
Протокол передачи данных	Modbus RTU
Параметры интерфейса: Скорость обмена данными, бит/с (задаётся при настройке)	2400, 4800, 9600
Напряжение питания прибора постоянным током, В	от 10 до 30
Габаритные размеры, мм	85х100х23
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	5
Степень защиты от пыли и влаги	IP30

Дополнительные принадлежности:

Набор для юстировки: набор солей для поддержания постоянной относительной влажности, 6шт.

ДВТ-04.RS.K Датчик температуры и относительной влажности на стену, для чистых помещений, RS485 Modbus

Высокая точность
Крепление на стене
Современный внешний вид
Сенсор Sensirion Швейцария встроен в корпус
Выход RS485 Modbus
Доступная цена
Быстрое и простое подключение
Задание адреса в сети переключателями или с ПК

Датчик температуры и относительной влажности ДВТ-04.RS.K предназначен для применения в схемах контроля и регулирования температуры и относительной влажности воздуха и неагрессивных газов внутри помещения.
Прибор предназначен для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 °С, отн. влажности воздуха не более 95% и атмосферном давлении от 630 до 800 мм рт.ст. без конденсации влаги.
Настройка прибора осуществляется при помощи стандартной программы: «485 ConfigurationToolv3.16».
Адрес прибора в сети с 1 по 15 можно также задать при помощи дип переключателей на плате прибора. Для настройки прибора с ПК все переключатели должны находиться в положении off.

Технические характеристики:

Диапазоны измерения: - температура, °С - относительная влажность, %	от -40 до +60 от 0 до 95
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Разрешающая способность	0,1
Протокол передачи данных	Modbus RTU
Параметры интерфейса: Скорость обмена данными, бит/с (задаётся при настройке)	2400, 4800, 9600
Напряжение питания прибора постоянным током, В	от 10 до 30
Максимальная потребляемая мощность, не более, Вт	0,4
Габаритные размеры датчика, мм	85х100х23
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	5 года
Степень защиты от пыли и влаги	IP30

Применение:

Оптимально подходит для автоматизации мониторинга микроклимата на складах, в бизнес-центрах, в чистых производственных зданиях и т.д. Адрес прибора можно устанавливать в процессе монтажа, без применения ПК, что очень удобно.

ДВТ-04.RS.Н1 Датчик температуры и относительной влажности на стену, герметичное исполнение, RS485

Высокая точность
Крепление на стене и на DIN-рейке
Современный внешний вид
Сенсор Sensirion Швейцария
Стандартный протокол связи RS485 Modbus
Широкий диапазон температуры эксплуатации
Низкая цена
Герметичный корпус

Датчик влажности и температуры ДВТ-04.RS.Н1 предназначен для контроля температуры и отн. влажности воздуха, и неагрессивных газов в различных областях промышленности, сельском и коммунальном хозяйстве.
Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях RS-485 с протоколом Modbus-RTU.
Для настройки прибора используется программа-конфигуратор ДВТ-04.

Технические характеристики:

Напряжение питания прибора постоянным током, В	10...30
Диапазоны измерения: - температура, °С - относительная влажность, %	от -40 до +60 от 0 до 95
Абсолютная погрешность измерения: - температура, °С - относительная влажность, %	± 0,5 ± 3,0
Дополнительная погрешность измерения, не более	10% от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды
Постоянная времени измерения при скорости воздуха не менее 1 м/с, с - температура - относительная влажность	25 8
Период измерения, с	1
Протокол передачи данных	Modbus RTU
Параметры интерфейса: Скорость обмена данными, бит/с (задаётся при настройке) Адрес в сети(задаётся при настройке)	2400, 4800, 9600 1-255
Диапазон ввода поправочного коэффициента	от -100 до +100
Габаритные размеры, мм	88х147х41
Масса прибора, не более, кг	0,2
Средняя наработка на отказ, не менее, ч	50000
Средний срок службы, лет	5
Максимальная потребляемая мощность, не более, Вт	0,4
Степень защиты от пыли и влаги	IP54

Дополнительные принадлежности:

Набор для юстировки: набор солей для поддержания постоянной относительной влажности, 6шт.
