РН-260Т Реле напряжения

Раздел:

Однофазные реле напряжения

• Информация
• Документация
• Смотрите также

• РН-260Т индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки). РН-260Т имеет защиту от перегрева из-за превышения номинального тока нагрузки.

  РН-260Т измеряет и выводит на дисплей потребляемый нагрузкой ток, активную и реактивную мощность и отключает нагрузку при превышении заданных порогов по току и мощности.

  РН-260Т может использоваться как:

  • реле напряжения;
  • реле ограничения потребляемой мощности;
  • цифровой мультиметр (индикация напряжения сети, полной, активной, реактивной мощности и потребляемого тока).

  Питание РН-260t осуществляется от цепи, которая питает нагрузку.

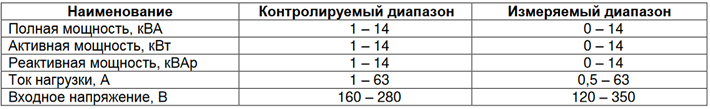

  Диапазоны измеряемых и контролируемых параметров



  Условия эксплуатации

  Изделие предназначено для эксплуатации в следующих условиях:

  • температура окружающей среды от минус 35 до +55ºС;
  • атмосферное давление от 84 до 106,7 кПа;
  • относительная влажность воздуха (при температуре +25 ºС) 30 ... 80%.

  Если температура изделия после транспортирования или хранения отличается от температуры воздуха, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).

  ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:

  • значительной вибрации и ударов;
  • высокой влажности;
  • агрессивной среды с содержанием в воздухе кислот, щелочей и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).

  Характеристики:

  Номинальное напряжение питания: 220/230 В
  Максимальный коммутируемый ток: 63 А
  Мощность: до 14 кВт
  Индикация: Светодиоды, индикатор
  Встроенный ограничитель мощности: Да
  Встроенный ограничитель тока: Да
  Сечение проводов для подключения к клеммам: 0,5 – 16,0 , мм2
  Габаритные размеры, мм: 93х52х64,5
  Масса, не более, кг: 0,2
  Гарантия: 10 лет

• Технические характеристики


  Руководство по эксплуатации
